Kurzanleitung
00825-0105-4829, Rev BA
Juli 2010

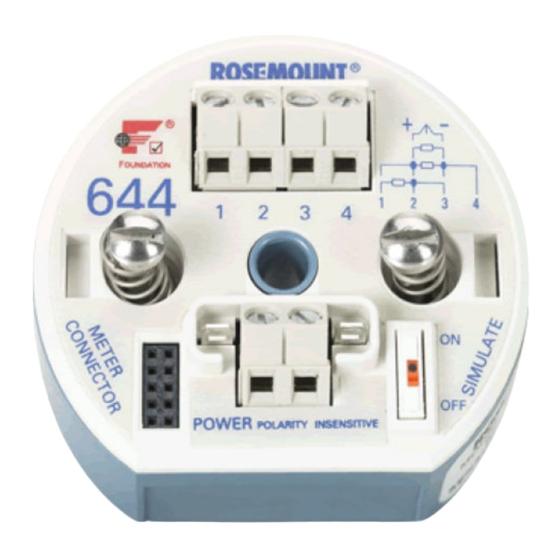

Rosemount 644H Temperaturmessumformer
OUNDATION ™
mit F
Schritt 1: Messumformer montieren
Schritt 2: Elektrischer Anschluss/Spannungsversorgung
Schritt 3: Kennzeichnung prüfen
Schritt 4: Konfiguration des Messumformers prüfen
Produktzulassungen
www.rosemount.com
Feldbus
Start
Ende
Rosemount 644
Inhaltsverzeichnis
Verwandte Anleitungen für Emerson Rosemount 644H
Inhaltszusammenfassung für Emerson Rosemount 644H
- Seite 1 Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 Rosemount 644H Temperaturmessumformer OUNDATION ™ mit F Feldbus Start Schritt 1: Messumformer montieren Schritt 2: Elektrischer Anschluss/Spannungsversorgung Schritt 3: Kennzeichnung prüfen Schritt 4: Konfiguration des Messumformers prüfen Produktzulassungen Ende www.rosemount.com...
-
Seite 2: Wichtiger Hinweis
© 2010 Rosemount, Inc. Alle Rechte vorbehalten. Alle Marken sind Eigentum Ihrer jeweiligen Besitzer. Rosemount und das Rosemount Logo sind eingetragene Marken von Rosemount Inc. Deutschland Schweiz Österreich Emerson Process Management Emerson Process Management AG Emerson Process Management AG GmbH & Co. OHG Blegistrasse 21 Industriezentrum NÖ Süd Argelsrieder Feld 3 6341 Baar-Walterswil Straße 2a, Objekt M29... -
Seite 3: Schritt 1: Messumformer Montieren
Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 1: M CHRITT ESSUMFORMER MONTIEREN Den Messumformer an einer hohen Stelle im Kabelverlauf (Kabelschutzrohr) installieren, damit keine Feuchtigkeit in das Gehäuse eindringen kann. Typische Montage mit Anschlusskopf Messumformer für Kopfmontage mit Sensor und DIN-Platte 1. - Seite 4 Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 1... ORTSETZUNG VON CHRITT Typische Montage mit Universalkopf Messumformer für Kopfmontage mit Sensor und Gewindeanschluss 1. Das Schutzrohr am Rohr oder an der Wand des Prozessbehälters montieren. Schutzrohre vor Beaufschlagung mit Prozessdruck installieren und festziehen. 2.
-
Seite 5: Spannungsversorgung Am Messumformer Anschließen
Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 2: E CHRITT LEKTRISCHER NSCHLUSS PANNUNGSVERSORGUNG • Anschlussschemata sind an der Innenseite des Gehäusedeckels für die Anschlussklemmen zu finden. • Der Betrieb eines Feldbussegments erfordert eine externe Spannungsversorgung. • Die benötigte Spannung an den Messumformer-Spannungsklemmen beträgt 9 bis 32 VDC (die Spannungsklemmen sind für 32 VDC ausgelegt). -
Seite 6: Typische Konfiguration Einer Feldbusverdrahtung
Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 2... ORTSETZUNG VON CHRITT Typische Konfiguration einer Feldbusverdrahtung max. 1.900 m (6.234 ft.) (je nach Kabeleigenschaften) Integrierter Entkoppler und Netzfilter Abschlüsse Span- nungs- (Multiplexleitung) versor- gung (Spannungsversorgung, Filter, OUNDATION erster Abschluss und Feldbus- Konfigurationsgerät befinden Konfigurati-... - Seite 7 Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 2... ORTSETZUNG VON CHRITT Option 2: 1. Die Abschirmung der Signalleitungen mit der Abschirmung der Sensordrahtung verbinden. 2. Sicherstellen, dass die beiden Abschirmungen fest verbunden und vom Messumformergehäuse elektrisch isoliert sind. 3. Die Abschirmung nur auf der Seite der Spannungsversorgung erden. 4.
-
Seite 8: Kennzeichnung Prüfen
Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 3: K CHRITT ENNZEICHNUNG PRÜFEN Kennzeichnungsanhänger (Papier) Der mitgelieferte, abnehmbare Anhänger des COMMISSIONING TAG Messumformers dient der Identifizierung des Device ID: Geräts am jeweiligen Einsatzort. Stellen Sie sicher, 0011513051010001440-121698091725 dass bei jedem Messumformer die Felder für die PD Tag: Messstellenkennzeichnung (PD Tag) in beiden Teilen TT- 101... -
Seite 9: Produkt-Zulassungen
(TARGET) auf OOS (außer Betrieb) setzen. Nach vorgenommenen Änderungen BLOCK_MODE TARGET wieder auf AUTO zurücksetzen. RODUKTZULASSUNGEN Zugelassene Herstellungsstandorte Emerson Process Management Rosemount Division – Chanhassen, Minnesota, USA Emerson Process Management GmbH & Co. OHG – Deutschland Emerson Process Management Asia Pacific – Singapur Informationen zu EU-Richtlinien Die EU-Konformitätserklärung für alle auf dieses Produkt zutreffenden EU-Richtlinien ist auf... - Seite 10 Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 Ex-Zulassungen Nordamerikanische Zulassungen FM-Zulassungen (Factory Mutual) auf Anfrage E5 auf Anfrage K5 auf Anfrage Kanadische Zulassungen (CSA) auf Anfrage K6 auf Anfrage Europäische Zulassungen ATEX-Zulassungen ATEX Eigensicherheit: Zulassungs-Nr.: Wenden Sie sich an den Hersteller. ATEX-Kennzeichnung: II 1 G EEx ia IIC 1180...
-
Seite 11: Iecex-Zulassungen
Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 IECEx-Zulassungen E7 IECEx Druckfeste Kapselung und Staub Zulassungs-Nr.: IECEx KEM 09.0015X Ex d IIC T6 (Druckfeste Kapselung) Ex tD A20 IP 66 T 95 ºC (Staub) Vmax = 32 V Spezielle Voraussetzungen zur sicheren Verwendung (X): Informationen über die Abmessungen der Anschlüsse der druckfesten Kapselung erhalten Sie vom Hersteller. - Seite 12 Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 NG IECEx Typ n Komponente Zulassungs-Nr.: IECEx BAS 07.0054U Ex nA nL IIC T5 (–40 °C < Tamb < 75 °C) Eingangsparameter: Ui = 32 VDC Einschränkungen: Die Komponente muss in einem ausreichend zertifizierten Gehäuse installiert sein, das mindestens der Schutzart IP54 entspricht.
-
Seite 13: Ec Declaration Of Conformity
Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 EC Declaration of Conformity No: RMD 1016 Rev. F Rosemount Inc. 8200 Market Boulevard Chanhassen, MN 55317-6985 declare under our sole responsibility that the product, Models 644 Smart Temperature Transmitter (Hart & Fieldbus) manufactured by, Rosemount Inc. - Seite 14 Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 Schedule EC Declaration of Conformity RMD 1016 Rev. F EMC Directive (2004/108/EC) Models 644HA Smart Temperature Transmitters (Hart) EN 61326: 1997 + A1/A2/A3 -- Industrial Models 644HF Smart Temperature Transmitters (Fieldbus) EN 61326: 1997 + A1/A2/A3 -- Industrial Models 644RA Smart Temperature Transmitters (Hart) EN 61326: 1997 + A1/A2/A3 -- Industrial ATEX Directive (94/9/EC)
- Seite 15 Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 Models 644HF Smart Temperature Transmitters (Fieldbus) - continued EEx d IIC: KEMA 99ATEX8715 -- Flameproof Certificate EN50014: 1997 + A1, A2, prA3, EN50018: 1994 + prA1…prA3 Models 644RA Smart Temperature Transmitters (Hart) Ex ia IIC: BAS00ATEX1033X -- Intrinsically Safe Certificate EN 60079-0: 2006, EN 60079-11: 2007...
-
Seite 16: Eu-Konformitätserklärung
Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 EU-Konformitätserklärung Nr.: RMD 1016 Rev. F Wir, Rosemount Inc. 8200 Market Boulevard Chanhassen, MN 55317-6985 erklären unter unserer alleinigen Verantwortung, dass das Produkt Smart Temperaturmessumformer Modell 644 (HART und Fieldbus) hergestellt von Rosemount Inc. - Seite 17 Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 Anhang EU-Konformitätserklärung RMD 1016 Rev. F EMV Richtlinie (2004/108/EG) Smart Temperaturmessumformer Modell 644HA (HART) EN 61326: 1997 + A1/A2/A3 – Industriell Smart Temperaturmessumformer Modell 644HF (Fieldbus) EN 61326: 1997 + A1/A2/A3 – Industriell Smart Temperaturmessumformer Modell 644RA (HART) EN 61326: 1997 + A1/A2/A3 –...
- Seite 18 Kurzanleitung 00825-0105-4829, Rev BA Rosemount 644 Juli 2010 Smart Temperaturmessumformer Modell 644HF (Fieldbus) – Fortsetzung EEx d IIC: KEMA 99ATEX8715 – Druckfeste Kapselung Zulassung EN50014: 1997 + A1, A2, prA3, EN50018: 1994 + prA1…prA3 Smart Temperaturmessumformer Modell 644RA (HART) Ex ia IIC: BAS00ATEX1033X –...
