Um eine Auswerteelektronik an ein Montagerohr zu montieren siehe
Abb. 1 und 3 und gehen Sie wie folgt vor:
• Verwenden Sie den mitgelieferten L-förmigen Montagebügel.
• Verwenden Sie zwei M8 U-Schraubenbolzen für ein 50 mm Rohr
sowie vier M8 Muttern, die jeweils für die Umgebungsbeding-
ungen geeignet sind (jeweils Kundenbeistellung).

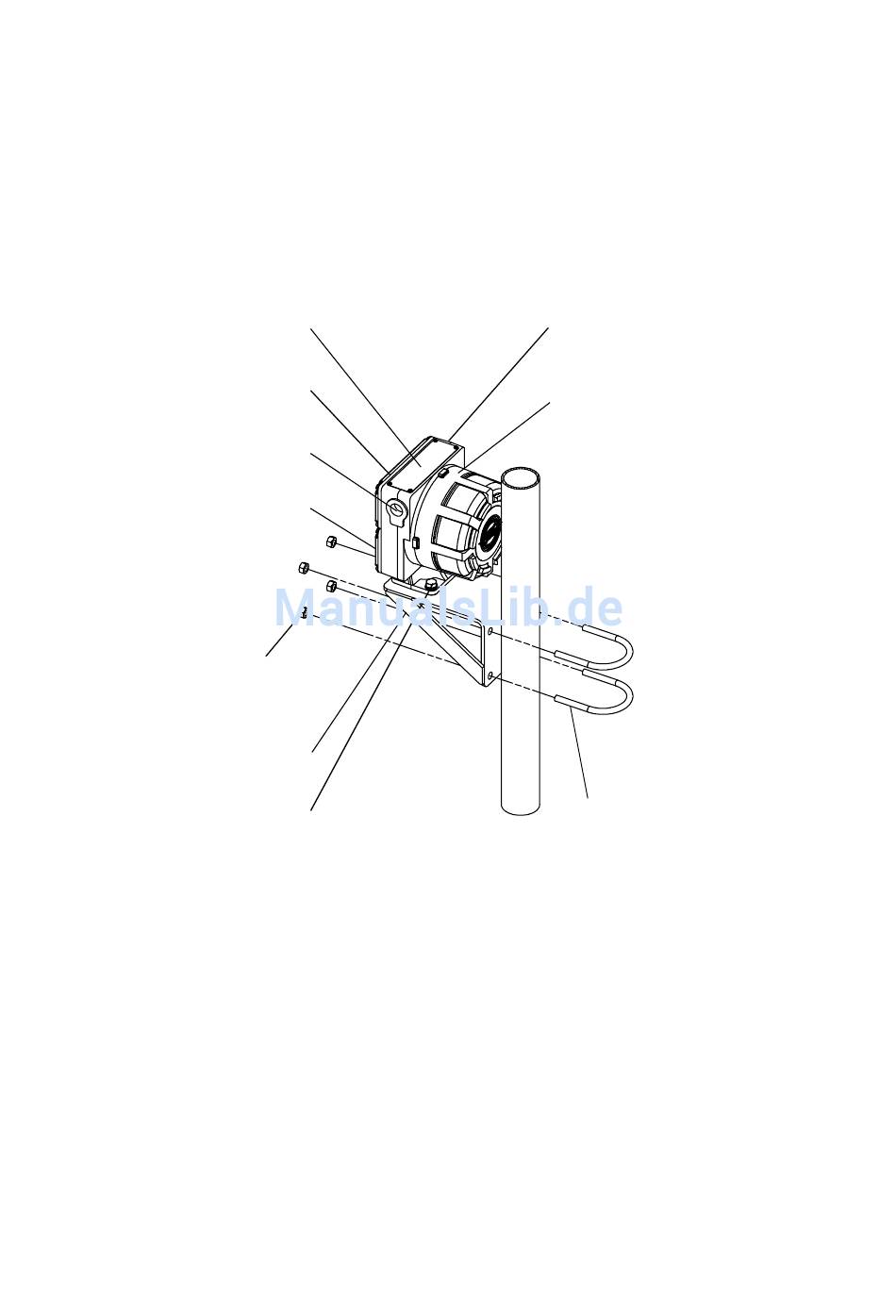

Abb. 3. Externe Montage an Montagerohr
Zulassungsschild
Gehäuseraum
Feldverdrahtung
Kabeleinführung
Ausgangsverdrahtung
Gehäuseraum
Sensorverdrahtung
4 × M8 Muttern
Kundenbeistellung
Kabeleinführung
Sensorverdrahtung
4 × M8 Schrauben
4 × Sicherungsscheiben
4 × Unterlegscheiben
Anzugsmoment 16 Nm
Platz für
Kabeleinführung
Spannungsversorgung
Gehäuseraum Platinen
Normalerweise kein Zugriff
durch den Anwender
erforderlich
2 × M8 U-Schrauenbolzen
für 50 mm Rohr
Kundenbeistellung
