4. Setzen Sie den Deckel des Gehäuseraumes für die Sensor-
verdrahtung wieder auf und befestigen ihn.

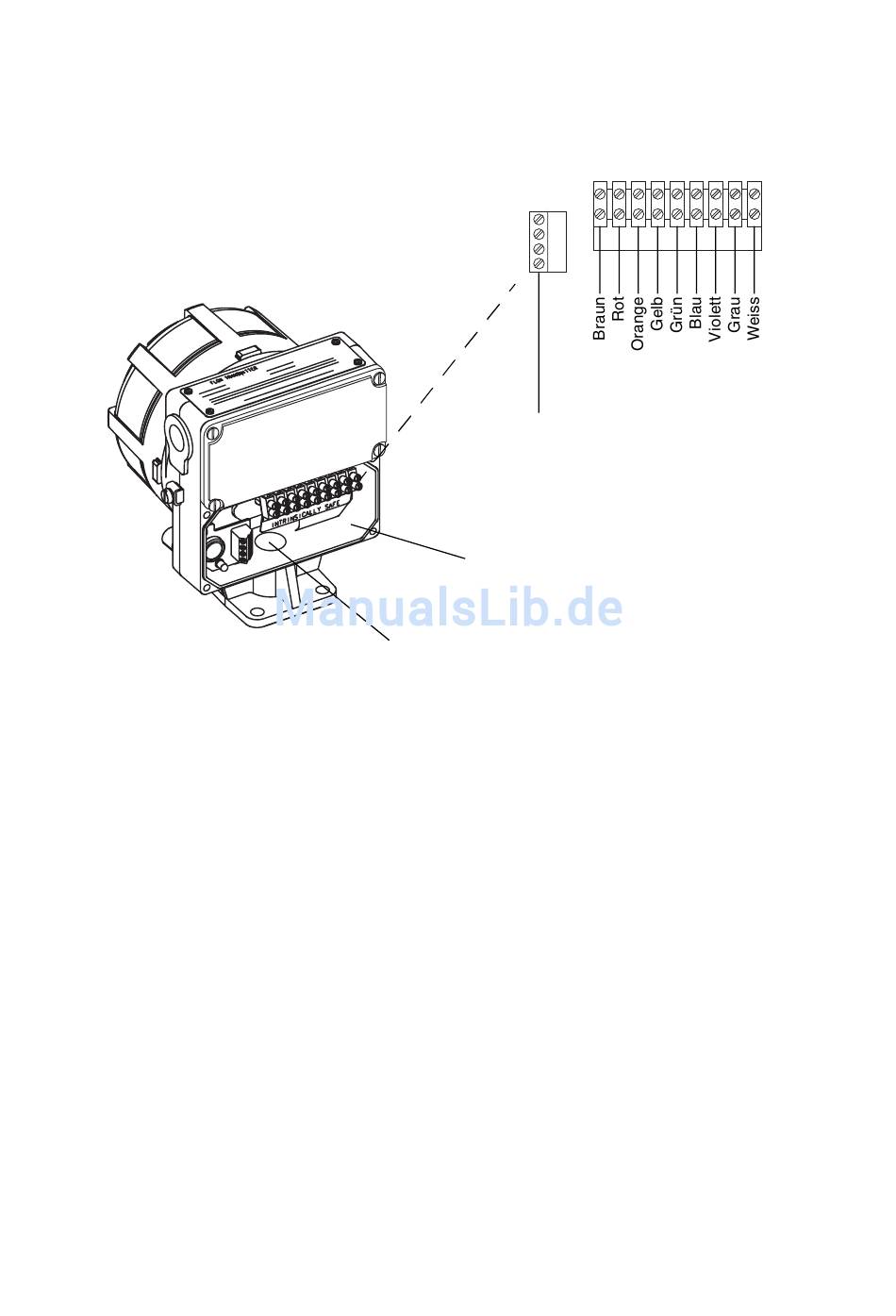

Abb. 4. IFT9701 Sensor Anschlussklemmen
SCHRITT 4. Erdung der Auswerteelektronik
Ist die Auswerteelektronik integral am Sensor montiert, kann das
Durchflussmesssystem über die Rohrleitung geerdet werden, sofern
die Verbindungen der Rohrleitung leitend überbrückt sind. Ist das
Durchflussmesssystem nicht über die Rohrleitung geerdet, oder die
Auswerteelektronik extern vom Sensor montiert, schliessen Sie eine
Erdungsleitung an der innen- oder aussenliegenden Erdungsschraube
an, siehe Abb. 5.
10
11
12
GND
Schwarz
(Abschirmungen des 9-adrigen
Sensorkabels, nicht für
Erdungszwecke verwenden)
Gehäuseraum
Sensorverdrahtung
Kabeleinführung
Sensorverdrahtung
9
1 2 3 4 5 6 7 8 9
