Emerson Micro Motion IFT9701 Kurzanleitung Seite 11

Haben nationale Standards keinen Einfluss, so wenden Sie die
folgenden Richtlinien an.
• Für die Erdung ist Kupferleitung mit 2,5 mm² oder grösser zu
verwenden.
• Halten Sie die Erdungsleitungen so kurz wie möglich, kleiner
1 Ohm Impedanz.
• Schliessen Sie die Erdungsleitungen direkt an Erde an oder gehen
nach den Anlagenrichtlinien vor.

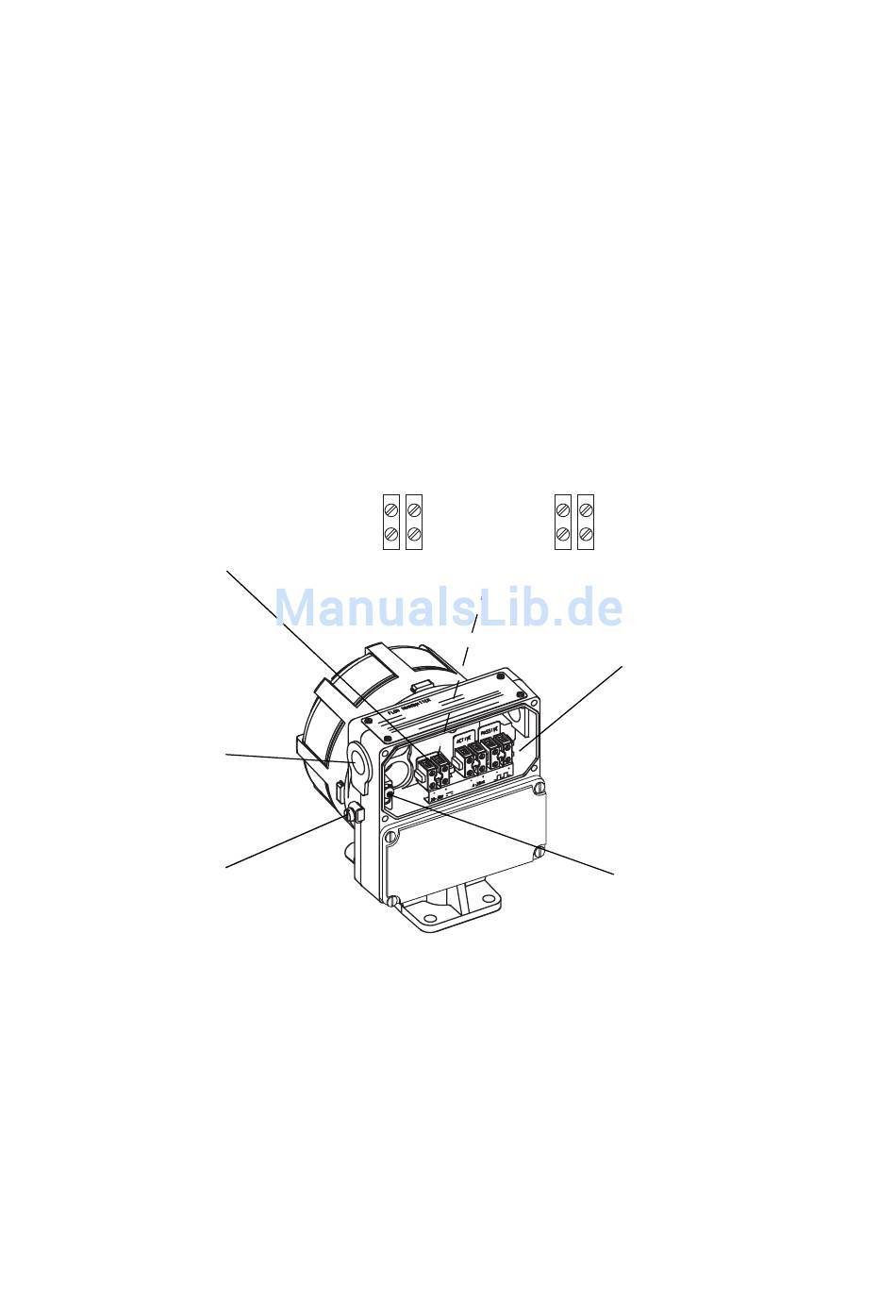

Abb. 5. IFT9701 Anschlussklemmen Spannungsversorgung
und Erdungsschrauben
Anschlussklemmen
Spannungsversorgung
Kabeleinführung
Spannungsversorgung
aussenliegende
Erdungsschraube
ODER
AC
Auswerteelektronik
N L
85-250 VAC
10
DC
Auswerteelektronik
– +
20-30 VDC
Gehäuseraum
Feldverdrahtung
innenliegende
Erdungsschraube
für die
Spannungsversorgung
