Emerson Micro Motion IFT9701 Kurzanleitung Seite 6

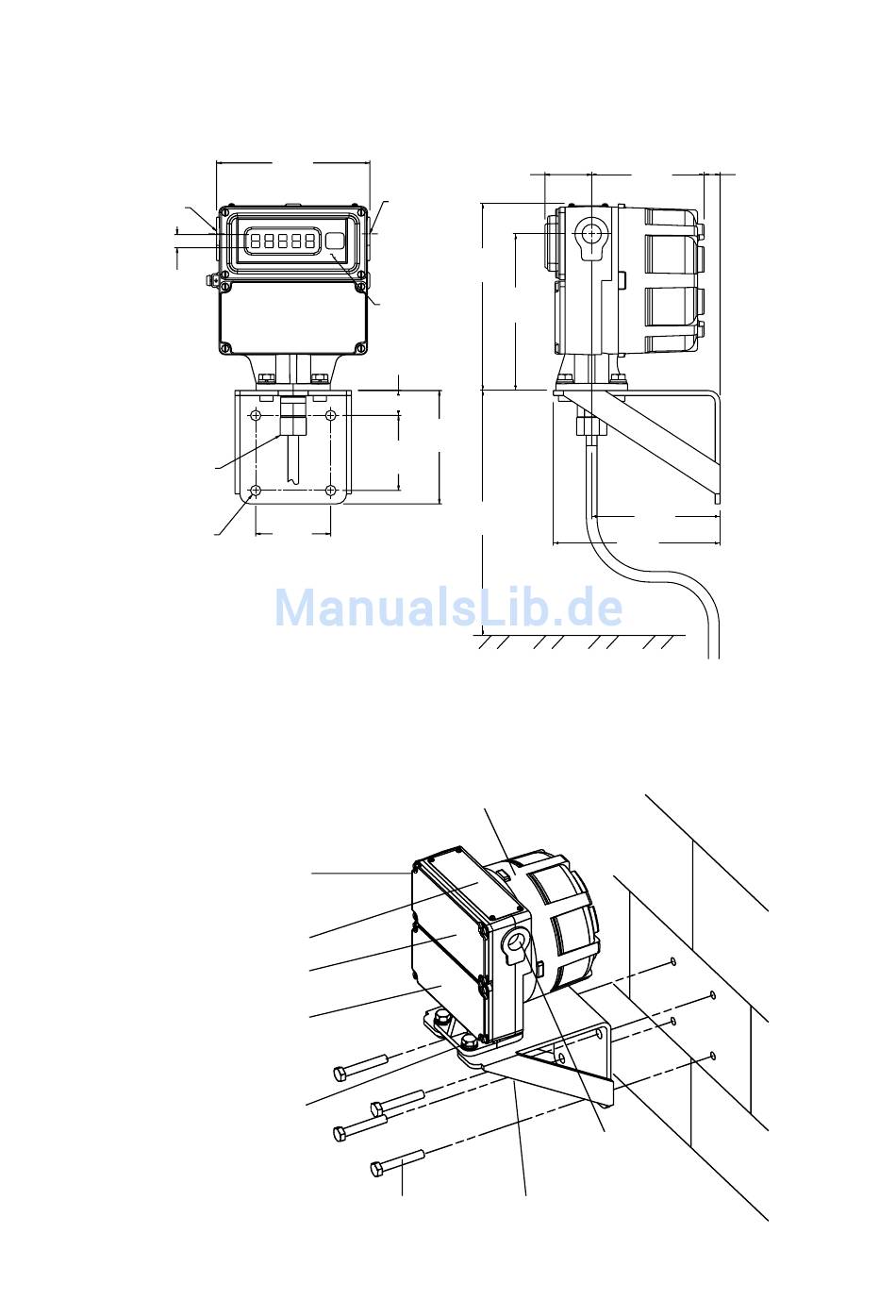

Abb. 1. Abmessungen IFT9701,externe Montage
Abmessungen in mm
3/4"–NPT
oder M20
für Spannungs-
versorgung
13
Zeichenhöhe
3/4"–NPT
Verschraubung für
Sensorverdrahtung
4 × ø10
Abb. 2. Externe Montage an Wand oder ebener Oberfläche
Kabeleinführung
Spannungsversorgung
3/4"–NPT oder M20
Platz für Zulassungsschild
Gehäuseraum
Feldverdrahtung
Gehäuseraum
Sensorverdrahtung
4 × M8 Schrauben
4 × Sicherungsscheiben
4 × Unterlegscheiben
Anzugsmoment 16 Nm
3/4"–NPT
146
oder M20
für
Ausgangs-
verdrahtung
Feldan-
schlussraum
24
71
71
Gehäuseraum Platinen
Normalerweise kein Zugriff durch
den Anwender erforderlich
4 × M8 Schrauben
Kundenbeistellung
44
178
(2×) 150
108
245
Kabel mit
min. 191 mm Biegeradius
Kabeleinführung
Ausgangsverdrahtung
3/4"–NPT oder M20
Kabeleinführung
Sensorverdrahtung
3/4"–NPT
5
15
107
122
159
