11. Betreiberpflichten
Sie haben ein langlebiges und servicefreundliches
Produkt gekauft.
Jedoch benötigt jede technische Anlage regelmäßi-
ge Servicearbeiten, um die einwandfreie Funktion
zu erhalten.
Voraussetzung für Funktion und Gewährleistung ist
die Rückspülung des Filters durch den Betreiber.
Nach DIN EN 13443 muss der Filter regelmäßig,
je nach Betriebsbedingungen, spätestens jedoch
alle 6 Monate rückgespült werden. Überprüfung des
Ausgangsdrucks bei Null-Durchfluss und bei hoher
Wasserentnahme alle 2 Monate.
Eine weitere Voraussetzung für Funktion und Ge-
währleistung ist der Austausch der Verschleissteile in
den vorgeschriebenen Wartungsintervallen.
Austausch der Verschleissteile
Dichtelement alle 3 Jahre
Filterelement alle 6 Jahre
Druckminderereinsatz alle 6 Jahre
Manometer alle 6 Jahre
Rückflussverhinderer alle 6 Jahre
Klarsichtzylinder alle 15 Jahre
12. Störungsbeseitigung
Störung Ursache
Wasserdruck im Netz stark Filterelement verschmutzt
abgefallen; Wasserdruck fällt bei
Entnahme stark ab (um mehr als
35 % des Ruhedruckes)
Spülwasseraustritt lässt sich nicht Rückspülelement; kommt durch
schliessen Grobschmutz nicht in die
Endlage
Wasserdruck steigt über den Setzen bzw, Verschleiss der
eingestellten Wert an Dichtelemente
Wenn die Störung mit Hilfe dieser Hinweise nicht beseitigt werden kann, fordern Sie bitte den BWT-Werks-
kundendienst an.
8
Nach DIN EN 806-5 muss der Austausch der Ver-
schleißteile durch Fachpersonal erfolgen (Instal-
lateur oder Werkskundendienst). Wir empfehlen
einen Wartungsvertrag mit Ihrem Installateur oder
dem BWT-Werkskundendienst abzuschliessen.
Qualifiziertes Personal:
Nur Fachpersonal darf das Produkt installieren, in
Betrieb nehmen und Instand halten. Die Bedienung
und der Gebrauch hat durch unterwiesene Personen
zu erfolgen.
Unterwiesene Person:
Wurde in einer Unterweisung und durch die Infor-
mationen aus dieser Anleitung über die ihr über-
tragenen Aufgaben und mögliche Gefahren bei
unsachgemäßem Verhalten unterrichtet.
Fachpersonal:
Ist aufgrund seiner fachlichen Ausbildung, Kenntnis-
se und Erfahrung sowie Kenntnis der einschlägigen
Bestimmungen in der Lage das Produkt zu installie-
ren, in Betrieb zu nehmen und Instand zu halten.
Beseitigung
Rückspülung durchführen
Drehgriff ganz öffnen und die
Rückspülung mehrmals wieder-
holen
Hinterdruck nachregulieren
(siehe Inbetriebnahme). Falls der
Druck weiter ansteigt, muss der
Ventileinsatz (11) ausgestauscht
werden.

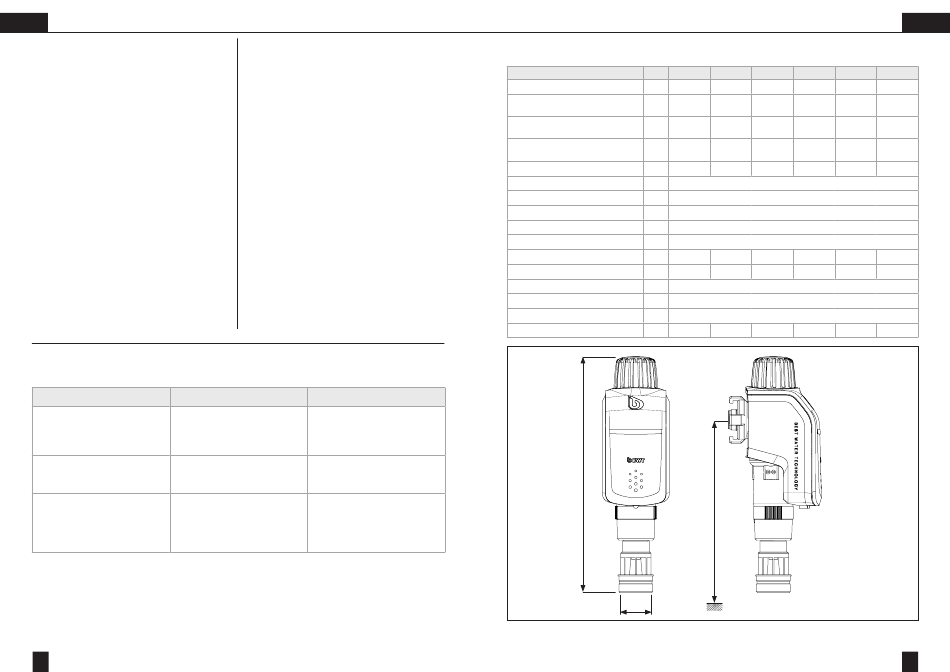

13. Technische Daten
BWT R1 Typ 3/4" RSF
Anschlussnennweite DN 20
Durchflussleistung bei Δp =
m³/h
0,2 bar RF nach EN 13443-1
Durchflussleistung bei Δp =
m³/h 5,0
0,5 bar RF nach EN 13443-1
Durchflussleistung HWS
m³/h
nach EN 1567
Ausgangsdruck nach Druckminderer bar
Durchlassweite, untere/obere µm
Nenndruck (PN) bar
Betriebsdruck, min./max. bar
Wassertemperatur, min./max. °C
Umgebungstemperatur min./max. °C
Baulänge ohne Verschraubung mm 100
Baulänge mit Verschraubung mm 186
Gesamthöhe A mm
Mindestmass Rohrmitte bis Boden B mm
HT-Anschluss, Durchmesser C mm
Gewinde Überwurfmutter G G 1 ¼"
A
C
1" RSF 5/4" RSF 3/4" HWS 1" HWS
25 32 20 25
3 3,5 4 - -
5,5 6,0 - -
- - - 3,05 3,15
- - - 2 - 6 2 - 6
90/110
16
2,5 während der Rückspülung/16
30
40
100 105 100 100
186 205 198 198
352
350
50
G 1 ¼" G 1 ½" G 1 ¼" G 1 ¼"
B
DE
5/4" HWS
32
-
-
4
2 - 6
130
262
G 1 ½"
