1. Schalten Sie den Sender und danach die Empfangsanlage an, indem Sie den Akku an-stecken. Prüfen Sie
nochmals alle Ruderfunktionen, vor allem die der Querruder und der Wölbklappen. Bei einer Betätigung des
Querrudersteuerknüppels nach rechts muss das rechte Querruder nach oben und das linke nach unten aus-
schlagen. Bei einer Be-tätigung des Wölbklappengebers müssen sich beide Klappen nach unten bewegen.
Sollten die Ruder falsch herum ausschlagen, benutzen Sie die Servoreverse Funktion an Ihrem Sender.

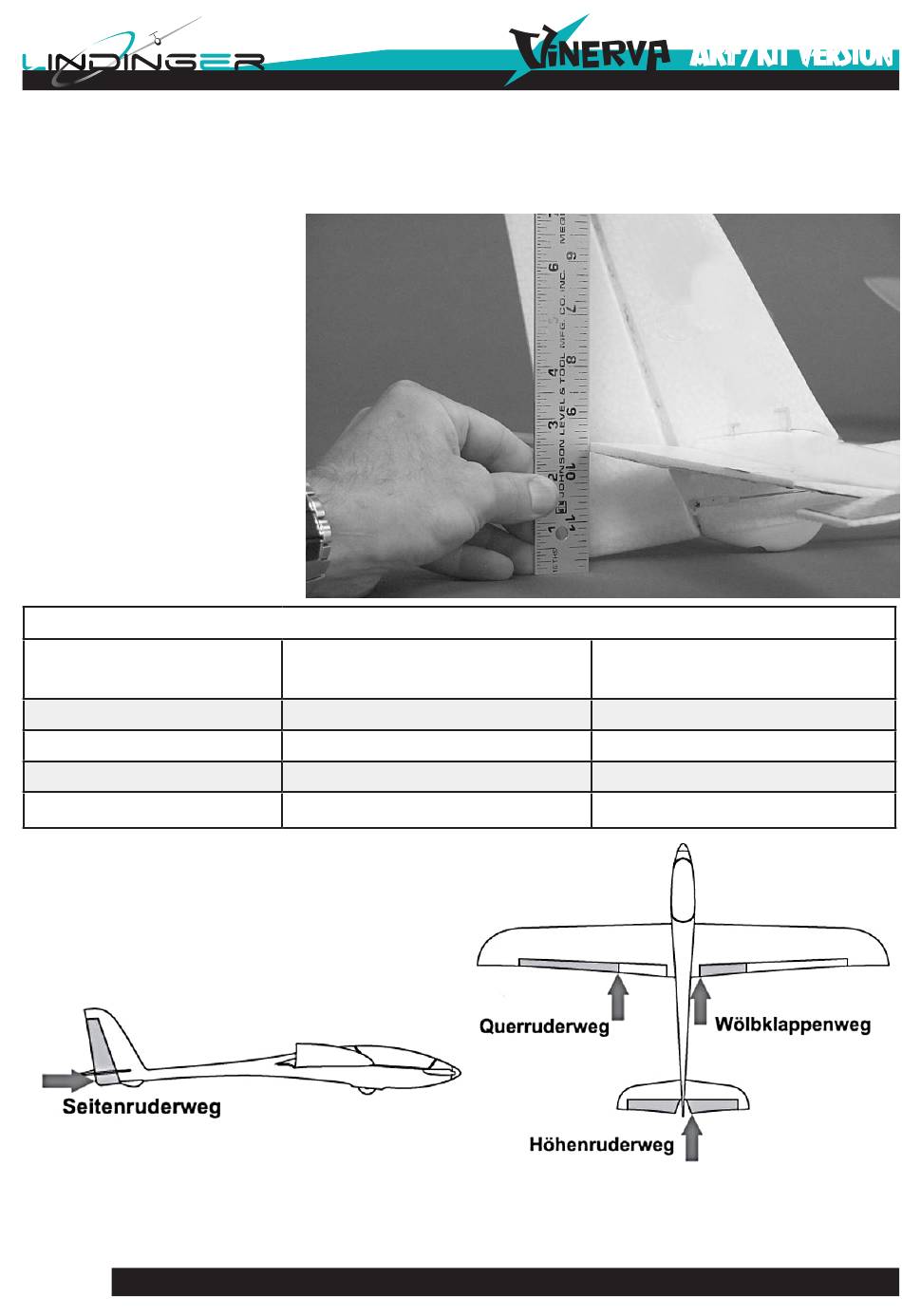

2. Messen Sie die jeweiligen Ru-
derausschläge genau mit einem
Stahllineal aus, so wie es im ne-
benstehenden Bild für das Hö-
henleitwerk durchgeführt wird.
Stellen Sie alle Ruderausschläge
entsprechend der folgenden Ta-
belle ein. Dabei sind für die Steu-
erfunktionen jeweils zwei Werte,
ein kleiner und ein großer Aus-
schlag aufgeführt. Für Anfänger
empfiehlt es sich die kleineren
und für Fortgeschrittene die grö-
ßeren Ausschläge zu wählen.
Ruderfunktion
Höhenruder
Querruder
Seitenruder
Wölbklappen
3. Führen Sie die Messungen bei den einzelnen
Ruderklappen an den Messpunkten, die in den
folgenden Skizzen angegeben sind, durch. Nur
so erzielen Sie die richtigen Ergebnisse.
4. Sollten Sie Ausschläge nicht passen, nutzen Sie die Funktion Servoweg Einstellung Ih-res Senders um die
Wege zu optimieren. Sie können aber auch die Gestänge sowohl am Servoabtriebshebel, als auch am Ruder-
horn umhängen, um die richtigen Ausschlä-ge zu erhalten. Orientieren Sie sich dabei an den folgenden Skiz-
zen.
Seite
18
Modellbau Lindinger GmbH
Bauanleitung Deutsch
Empfohlene Ruderausschläge
großer Ausschlag
oben / rechts
19 mm
16 mm
25 mm
22 mm
Mail: office@lindinger.at
unten / links
oben / rechts
19 mm
13 mm
16 mm
10 mm
25 mm
19 mm
ARF
KIT
/
VERSION
B-Nr.: 94965-94966
kleiner Ausschlag
unten / links
13 mm
10 mm
19 mm
--
