Bauanleitung Deutsch
B-Nr.: 94965-94966

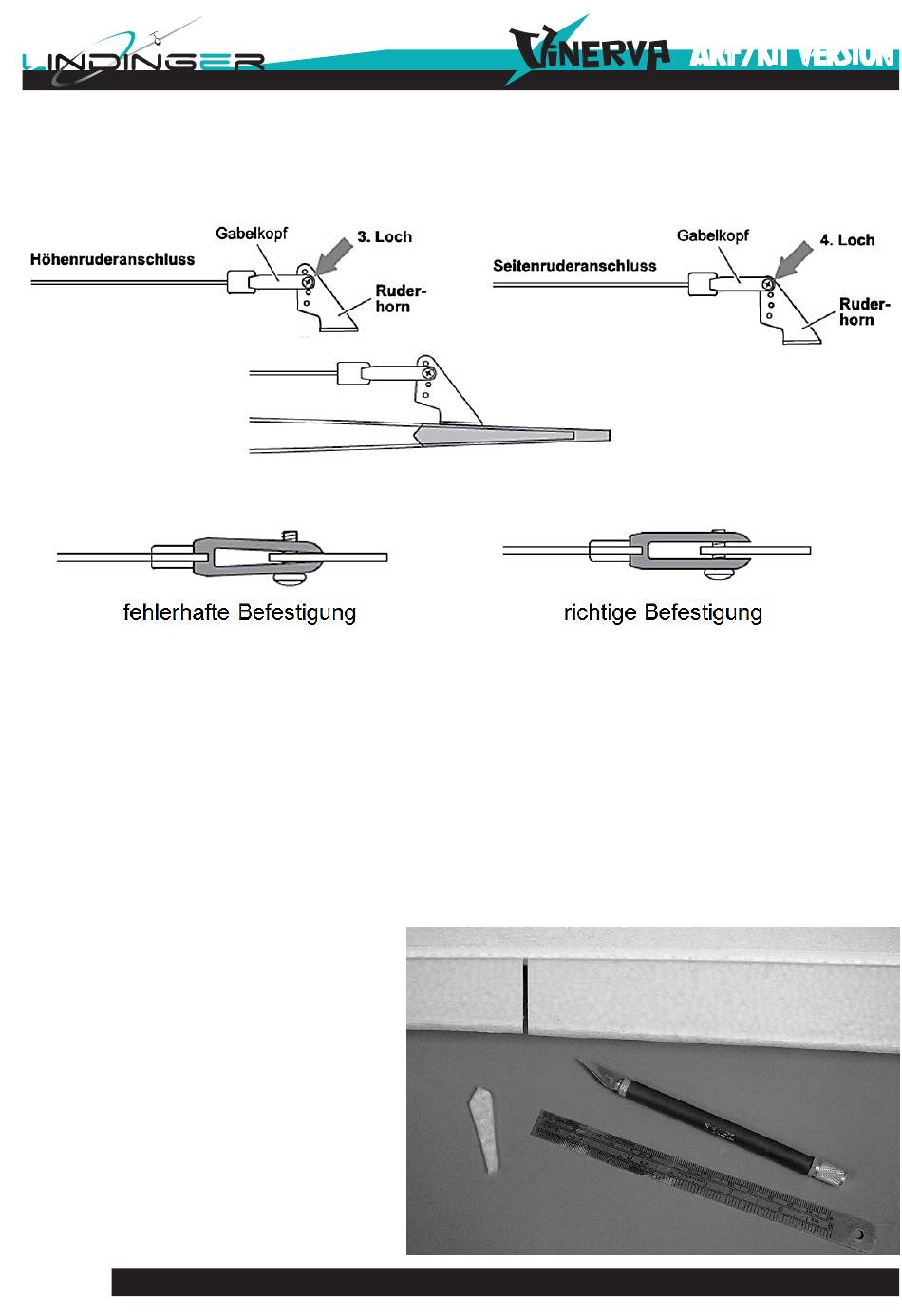

10. Bringen Sie sowohl das Höhen- als auch das Seitenruder exakt in die Neutralposition. Hängen Sie die Ru-
dergestänge entsprechend den Vorgaben der beiden ersten Skizzen, im jeweiligen Ruderhorn, ein. Schalten
Sie den Sender und danach den Empfänger ein und gleichen Sie bitte mit der Trimmung oder der Option 'Ser-
vomittelstellung' eines Computersenders einen evtl. vorhandenen Versatz aus. Jedes Ruder muss sich exakt in
der Neutralposition befinden, wie aus der dritten Skizze ersichtlich.
11. Stellen Sie sicher, dass die Schrauben an den Gabelköpfen nicht zu fest angezogen sind, damit sie nicht
klemmen.
12. Stellen Sie sicher, dass die Ruder richtig ausschlagen. Das Höhenruder muss bei einer Bewegung des
Knüppels nach hinten (ziehen) nach oben ausschlagen. Wird der Knüppel nach vorn gedrückt, muss es nach
unten ausschlagen. Wenn der Seitenruderknüppel nach rechts bewegt wird, muss das Seitenruder nach rechts,
in Flugrichtung gesehen, ausschlagen. Bei einer Bewegung des Knüppels nach links, muss das Seitenruder
ebenfalls nach links ausschlagen.
13. Stecken Sie den Akku ab und schalten Sie den Sender aus.
6. WÖLBKLAPPEN ANBRINGEN
Optional kann das Modell mit Wölbklappen ausgestattet werden. Dann ist es allerdings zwingend notwendig
mind. einen 5-Kanal Sender einzusetzen. Wenn Sie Wölbklappen einbauen möchten, können Sie das für jede
Flächenhälfte hintereinander, aber auch parallel vornehmen.
1. Trennen Sie die Wölbklappen von den
Querrudern ab, so wie in nebenstehenden
Bild zu erkennen. Benutzen Sie ein Stahlline-
al und ein scharfes Klingenmesser.
Seite
10
