Inhaltszusammenfassung für Modellbau Lindinger Marlin

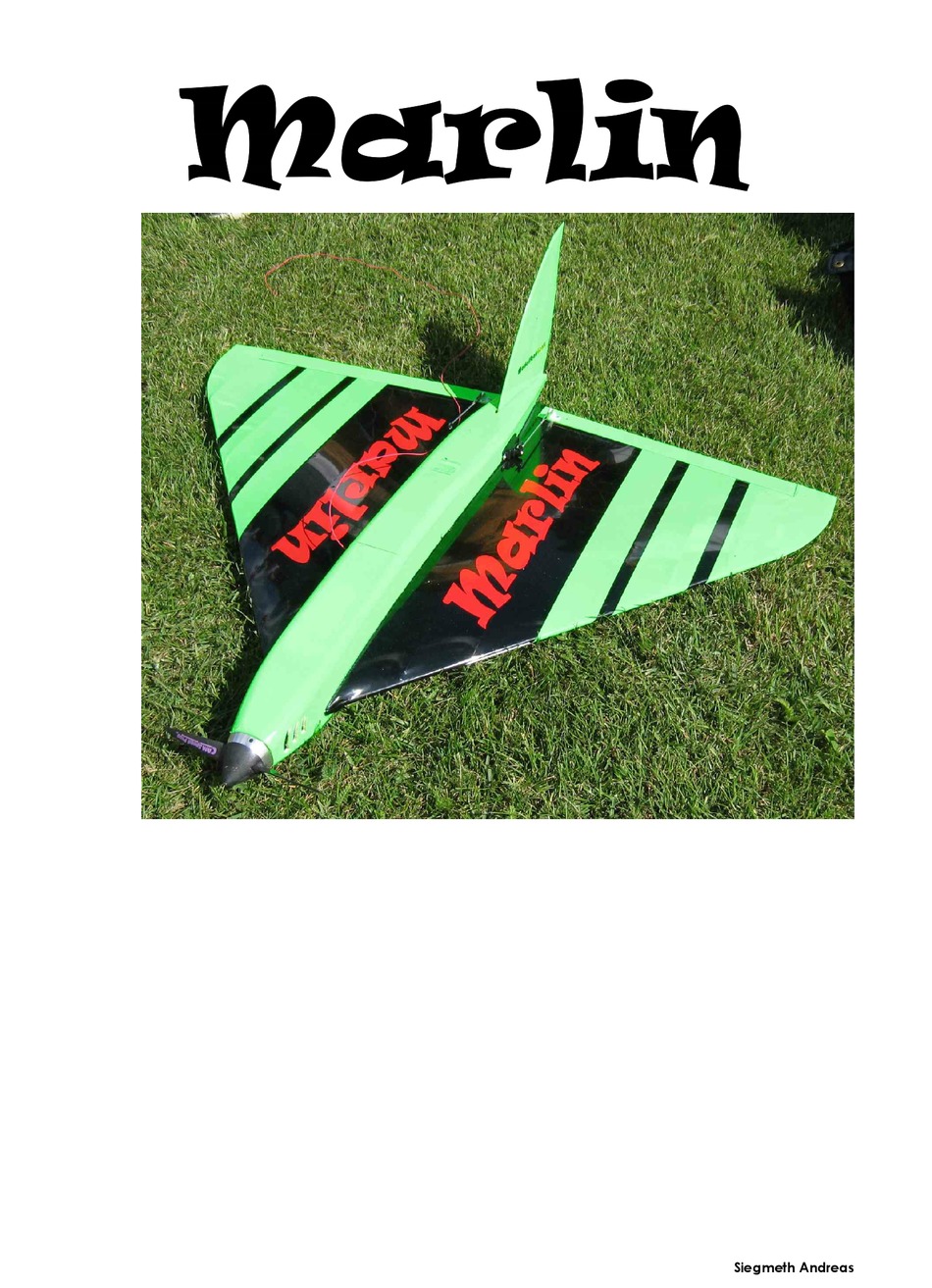

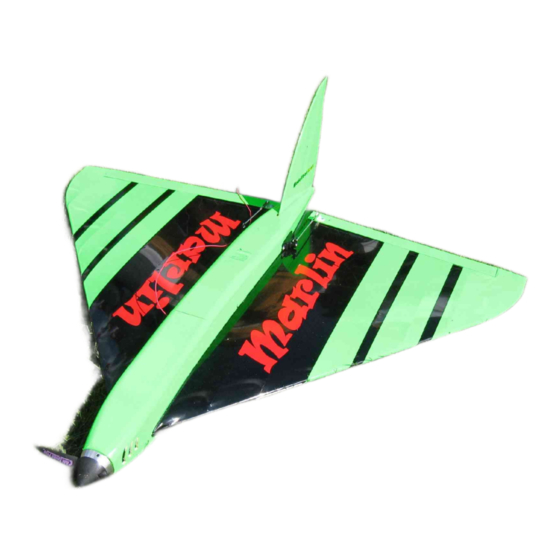

  • Seite 1 Marlin Siegmeth Andreas...
  • Seite 2: Einleitung

    EINLEITUNG Wir danken Ihnen, dass Sie sich für einen Bausatz aus unserer CNC-Fertigung entschieden haben. Wir fertigen Bausätze in höchster Qualität, die nicht nur beim Fliegen, sondern auch beim Bauen Spaß machen! Sie suchen etwas Schnelleres? Dann haben Sie sich hier für den richtigen Bausatz entschieden. Achtung ! Dieses Modell ist kein Spielzeug, sondern ein Sportgerät das durch sein Gewicht und die Geschwindigkeit einen erfahrenen Modellflieger als Erbauer und Piloten verlangt.
  • Seite 3 Vorbereitung Alle benötigten Brettchen und Kleinteile aus dem Karton entnehmen. Die Teile auslegen, ggf. die noch überstehenden Teile vorsichtig abschleifen. Das Baubrett mit PE- Folie abdecken, um ein Verkleben der Bauteile mit dem Tisch zu verhindern. Die Bauteile werden nun den einzelnen Bauabschnitten (Rumpf, Tragfläche und Seitenruder) zugeordnet.
  • Seite 4 Für den Rumpfdeckel liegen dem Baukasten kleine Abstandhalter bei, diese zwischen die 4x4Leisten kleben. Der Rumpf muss nun gerade ausgerichtet werden. Anschließend wird das Ende des Rumpfes an den 4x4 Leisten verklebt und vom Ende bis zu dem großen Spant mit 2mm Balsa Holz beplankt. Im vorderen Bereich die 4x4 Balsaleisten mit einem scharfen Cuttermesser einschneiden, dass sich die Seitenteile leichter biegen lassen.
  • Seite 5 Tragflächen Bei der Tragfläche werden zuerst die CFK-Rohre auf die passende Länge gebracht. Ein Rohr bei genau 620mm teilen (am besten mit einer Säge oder einem Dremel). Der eine Teil dient als Hauptholm (der längere hinten) und der kürzere Teil als Hilfsholm. An beiden CFK-Rohren die Mitte anzeichnen und alle Rippen der Größe nach auf den Stab auffädeln.
  • Seite 6 Von dem 2. ganzen CFK Stab 5 cm abschneiden und mit Schleifpapier umwickeln. Damit dann die vorderen Ausnehmungen vor dem Verkleben nachschliefen. Die inneren 2 Rippen mit 2mm Balsa beplanken, sodass ca. 2mm je Rippe überstehen. Auf der Ober- und Unterseite. Das letzte CFK Rohr auf beiden Seiten als Nasenleiste einkleben und den Randbogen verleimen.
  • Seite 7 Aufbau: Leitwerk Das Seitenleitwerk an der Nasenleiste verrunden. Bei der Endleiste zuschleifen (30mm tiefe und ca 0,5-1mm dicke) Endmontage Alle Teile mit Bügelfolie bespannen, auf verzugsfreies Bügeln aller Teile achten! Bügeleisentemperatur nur so hoch einstellen, dass die Folie gerade anfängt zu schrumpfen! Die Folie 5 mm an der Nasenleiste überstehen lassen.
  • Seite 8 Das Fliegen Zum Fliegen braucht man nicht viel zu schreiben, je nach eingesetztem Triebwerk geht das Modell wie auf Schienen und doch recht schnell und wendig um alle Kurven. Das Landen gelingt dank des gewählten Profils und dem geringen Gewicht ganz ohne Probleme, die Fahrt lässt sich super ausbremsen und die Landungen gelingen auch auf relativ kurzen Plätzen sehr gut.
  • Seite 9 Stückliste Flügel: Rippen Sperrholz 3mm 16x CNC-gefräst Randbogen Sperrholz 3mm 2x CNC-gefräst Endleisten Balsa 5x25mm Abstandhalter Sperrholz 3mm 2x CNC-gefräst Landekuve und Rahmen Sperrholz 3mm 2x CNC-gefräst Endleiste Balsa 5mm 2x CNC-gefräst Holme CFK Durchmesser 6mm 2x 1000mm Ruderhörner Stahldraht 1mm Gabelköpfe Kunststoff Rumpf: Rumpfspanten...
