BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

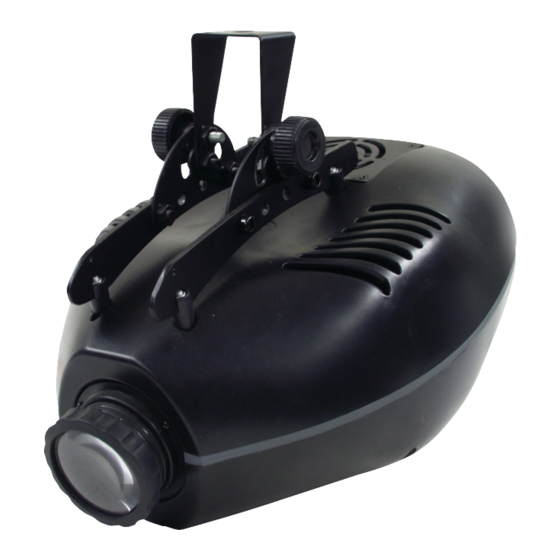

EVO-5
Lighting effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight EVO-5 Lighting effect
Inhaltszusammenfassung für Futurelight EVO-5 Lighting effect

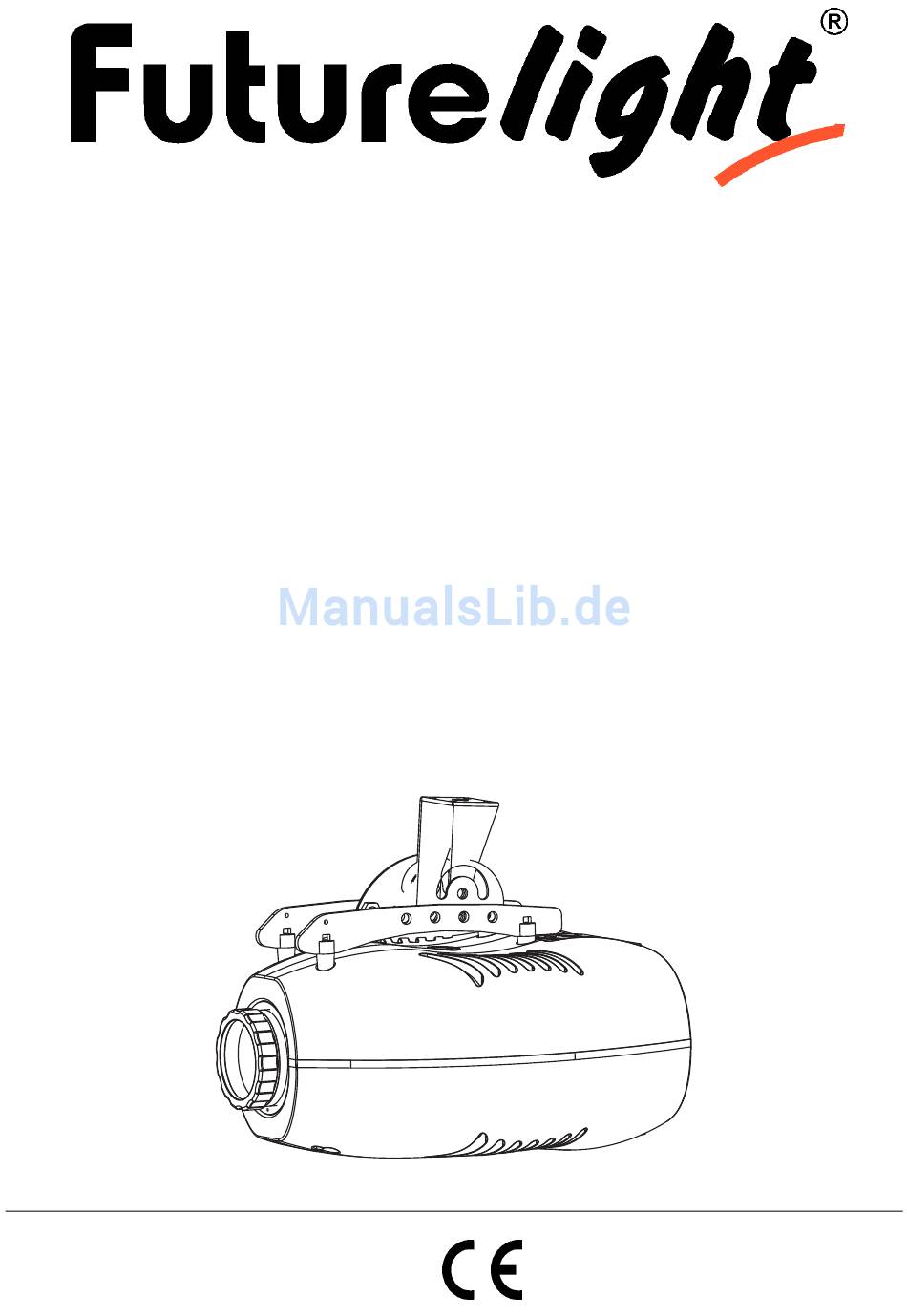

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO EVO-5 Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................10 Master/Slave-Betrieb............................ 11 Blackout-Buchse ............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Adressierung des Projektors........................ - Seite 3 INTRODUCTION ............................. 29 INSTRUCTIONS DE SÉCURITÉ ........................29 EMPLOI SELON LES PRESCRIPTIONS ....................... 31 DESCRIPTION DE L'APPAREIL........................32 Features ............................... 32 Aperçue des parties ............................. 32 INSTALLATION .............................. 33 Installer/Remplacer la lampe ........................33 Ajuste de la lámpara ............................ 33 Montage par dessus de la tête........................
-
Seite 4: Einführung
BEDIENUNGSANLEITUNG EVO-5 Lichteffekt Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Bedienungsanleitung genau beachten - die Bedienungsanleitung als Teil des Produkts betrachten - die Bedienungsanleitung während der Lebensdauer des Produkts behalten - die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben... - Seite 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 6: Bestimmungsgemäße Verwendung
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG... -
Seite 7: Gerätebeschreibung
Die maximale Umgebungstemperatur t = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. -
Seite 8: Geräteübersicht
Geräteübersicht (1) Feststellschraube (2) DMX-Eingangsbuchse (3) DMX-Ausgangsbuchse (4) Netzanschluss/Sicherungshalter (5) Hängebügel (6) Lüfter (7) DIP-Schalter (8) Blackoutbuchse (9) Mic Sensitivity-Regler/Programmauswahl (10) Lampensystem INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine CDM 150 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. -
Seite 9: Lampenjustierung
ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. Führen Sie deshalb Buch über die Betriebsstunden der Lampe und ersetzen Sie die Lampe rechtzeitig! Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen! Die verwendete Lampe erreicht Temperaturen von bis zu 600°... -
Seite 10: Überkopfmontage
Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. -
Seite 11: Master/Slave-Betrieb
führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest. Der maximale Fallabstand darf 20 cm nicht überschreiten. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. -
Seite 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Projector 1 Projector 2 Projector 3 Starting address 1 Starting address 6 Starting address 11 120 Ohms DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. -
Seite 13: Adressierung Des Projektors
Adressierung des Projektors Jeder Projektor belegt 5 Steuerkanäle. Damit die Steuersignale richtig an jeden Projektor adressiert werden, müssen die Projektoren kodiert werden. Die Kodierung muss an jedem Projektor einzeln durchgeführt werden, indem Sie die DIP-Schalter entsprechend untenstehender Tabelle einstellen. Die Startadresse ist der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der EVO-5 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. -
Seite 14: Dmx-Gesteuerter Betrieb
Master/Slave-Betrieb Verbinden Sie die Master/Slave-Geräte wie zuvor beschrieben und stellen Sie die DIP-Schalter entsprechend ein. Bitte beachten Sie: Wenn Sie von einer Betriebsart in die andere wechseln möchten, müssen Sie den Projektor vom Netz trennen und wieder anschließen. Auto Program MIC SENSITIVITY-Regler 1. -
Seite 15: Reinigung Und Wartung
Steuerkanal 5 – Auto Programm Decimal Hexad. Percentage S/F Eigenschaft 0 23 00 17 0% 9% S Nomal 24 47 18 2F 9% 18% S Auto Programm 1 48 71 30 47 19% 28% S Auto Programm 2 72 95 48 5F 28% 37% S Auto Programm 3... -
Seite 16: Sicherungswechsel
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ- lich dem autorisierten Fachhandel vorbehalten! Bitte beachten Sie auch die Hinweise unter "Lampeninstallation/Lampenwechsel". Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. -
Seite 17: Introduction
USER MANUAL EVO-5 Lighting effect CAUTION! Keep this device away from rain and moisture! Unplug mains lead before opening the housing! For your own safety, please read this user manual carefully before you initial start-up. Every person involved with the installation, operation and maintenance of this device has to - be qualilfied - follow the instructions of this manual - consider this manual to be part of the total product... -
Seite 18: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 19: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 20: Description Of The Device
DESCRIPTION OF THE DEVICE Features Prism effect • DMX-controlled operation or stand alone operation with Master/Slave-function (1 slave) • Multicolor colour filter • Gobo-wheel with 5 rotating gobos • Rotating prism • For CDM 150 lamp • DMX-control via every standard DMX-controller •... -
Seite 21: Installation
INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one CDM 150 lamp. The lamp must only be changed when wearing appropriate protective clothing (protection glasses, protection gloves, helmet with sight, leather apron). -
Seite 22: Lamp Adjustment
Lamp adjustment The lampholder is aligned at the factory. Due to differences between lamps, fine adjustment may improve light performance. Strike the lamp, open the shutter and the iris, set the dimmer intensity onto 100 % and focus the light on a flat surface (wall). Center the hot-spot (the brightest part of the beam) using the 3 adjustment screws "1, 2, 3”. -
Seite 23: Danger Of Fire
Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's weight. DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp. -
Seite 24: Blackout-Socket
Blackout-socket If you wish to lock the light output - e.g. via an optional footswitch (Blackout-mode), connect your footswitch via a stereo-jack plug to the Blackout-socket. Stereo 1/4“ jack-plug: Ring Sleeve - 5 V Black Out Ground DMX-512 connection / connection between fixtures Projector 1 Projector 2 Projector 3... -
Seite 25: Addressing
Ω Caution: At the last fixture, the DMX-cable has to be terminated with a terminator. Solder a 120 resistor between Signal (–) and Signal (+) into a 3-pin XLR-plug and plug it in the DMX-output of the last fixture. Addressing Each projector occupies 5 channels. -
Seite 26: Auto Program Mic Sensitivity-Button
Call up the Auto program In order to call up the Auto program, set all DIP-switches to Off. Master/Slave-operation Connect the master and slave-devices as desribed above and set the DIP-switches accordingly. Please note: If you wish to change from one operating mode into another, you either have to switch off the lamp/activate Blackout-mode or unplug the projector from the mains and plug it again. -
Seite 27: Cleaning And Maintenance
Control channel 4 – Prism rotation Decimal Hexad. Percentage S/F Feature 00 07 0% 3% S No rotation 8 127 08 7F 3% 50% F Forwards gobo-rotation with decreasing speed 128 135 80 87 50% 53% S No rotation 136 255 88 FF 53% 100% F Backwards gobo-rotation with increasing speed... -
Seite 28: Replacing The Fuse
The gobos may be cleaned with a soft brush. The interior of the fixture should be cleaned at least annually using a vacuum-cleaner or an air-jet. The dichroic colour-filters, the gobo-wheel and the internal lenses should be cleaned monthly. To ensure a proper function of the gobo-wheel, we recommend lubrication in six month intervals. The quantity of oil must not be excessive in order to avoid that oil runs out when the gobo-wheel rotates. -
Seite 29: Effet Lumineux
MODE D'EMPLOI EVO-5 Effet lumineux ATTENTION! Protéger de l'humidité. Débrancher avant d’ouvrier le boîtier! Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service. Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l’entretien de cet appareil doit - être suffisamment qualifiée - suivre strictement les instructions de service suivantes... - Seite 30 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.
-
Seite 31: Emploi Selon Les Prescriptions
Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. Attention: L’appareil produit des températures excessives! Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules. -
Seite 32: Description De L'appareil
Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil. Il est interdit de retirer le code barre de l'appareil. Ceci annulerait toute garantie. Si l'appareil est utilisé... -
Seite 33: Installation
INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe CDM 150. La lampe ne peut être changée que si les vêtements de protection apropriés sont utiliés (lunettes de protection, gants de protection, casque de protection avec visière, tablier de cuir). -
Seite 34: Montage Par Dessus De La Tête
Montage par dessus de la tête Les dispositifs de suspension doivent être construits et concus de telle manière qu’ils puissent supporter son charge utile de 10 fois pour 1 heure sans déformation permanente nuisible. L’installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de sécurité... -
Seite 35: Opération Master/Slave
fileté. Accrochez l'élingue de sécurité dans l'oeillet de sécurité et le trussing ou un point de fixation stable. Accrochez le fin au maillon de connection fileté et serrez bien la vis de sécurité. La distance de chute maximale est de 20 cm. Une élingue de sécurité... -
Seite 36: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur
Connexions au contrôleur DMX-512 / raccord projecteur - projecteur Projector 1 Projector 2 Projector 3 Starting address 1 Starting address 6 Starting address 11 120 Ohms DMX-512 Controller Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement. -
Seite 37: Codage Du Projecteur
Codage du projecteur Chaque projecteur occupe 5 canals de contrôle. Pour que les signals de commande s’adressent correctement à chaque projecteur, les projecteurs doivent être codés. Le codage doit être effectué séparément à chaque projecteur: régler les minirupteurs selon le relévé ci-contre. L'adresse initiale est le premier canal à... -
Seite 38: Regulateur Auto Program Mic Sensitivity
Appeler le programme Auto Codez tous les interrupteurs DIP à Off pour appeler le programme Auto. Opération Master/Slave Connectez les appareils master et slave comme décrit ci-dessus et codez les interrupteurs DIP. Regulateur Auto Program MIC SENSITIVITY 1. Ajustez les interrupteurs DIP en mode Sound et ajustez la sénsibilité du sound grâce au régulateur MICSENSITIVITY. -
Seite 39: Nettoyage Et Maintenance
Canal de contrôle 5 –Programme Auto Decimal Hexad. Percentage S/F Caractéristique 0 23 00 17 0% 9% S Nomal 24 47 18 2F 9% 18% S Programme Auto 1 48 71 30 47 19% 28% S Programme Auto 2 72 95 48 5F 28% 37% S Programme Auto 3... -
Seite 40: Remplacer Le Fusible
Pour que les paliers des gobos rotatifs fonctionnent bien, ils doivent être huilés tous les six mois. Utiliser pour cela une seringue à aiguille fine. La quantité de l’huile ne doit pas être démésurée pour éviter que l’huile n’écoule pas durant la rotation. L'intérieur de l'appareil ne contient pas de partys nécéssitant un entretien. -
Seite 41: Introducción
MANUAL DEL USUARIO EVO-5 Efecto luminoso ¡PRECAUCIÓN! ¡Evite el contacto de este aparato con la lluvia y la humedad! ¡ Desconectar de la corriente antes de abrir la caja! POR SU PROPIA SEGURIDAD, POR FAVOR LEA ESTE MANUAL DEL USUARIO DETENIDAMENTE ANTES DE LA CONEXIÓN INICIAL! Toda persona implicada en la instalación, manejo y mantenimiento de este aparato tiene que -estar cualificada... -
Seite 42: Peligro Para La Salud
Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato. -
Seite 43: Instrucciones De Manejo
INSTRUCCIONES DE MANEJO Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexion con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc. -
Seite 44: Descripción Del Aparato
DESCRIPCIÓN DEL APARATO Features Efecto caleidoscopio de especial decoración • Operación controlado por DMX o stand alone con función "Master/Slave" (1 slave) • Rueda de gobos con 5 gobos giratorios más abierto • Rotación del prisme • Para una lámpara CDM 150 •... -
Seite 45: Instalación
INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd. necesita una lámpara CDM 150. La lámpara debe ser cambiada únicamente con la indumentaria de protección adecuada (gafas de protección, guantes de protección, casco con visera y delantal de cuero). -
Seite 46: Ajuste De La Lámpara
Ajuste de la lámpara El sistema de portalámparas está ajustado en la fábrica. Como las lámparas de los fabricantes diferentes son diferentes, puede ser necesario de reajustar la posición del sistema de portalámparas. Enciende la lámpara, abre el shutter y la iris, coloque la intensidad del dimmer a 100 % y foca el rayo en una superficie plana (pared). -
Seite 47: Peligro De Incendio
Cuando quiere abajar el aparato del techo o portadores altos, siempre debe utilisar sistemas de trussing. El aparato nunca debe ser instalado pendiendo libremente en el espacio. Atención: ¡En caso de caída, aparatos montados por encima de la cabeza pueden causar daños cuantiosos! ¡Cuando tiene dudas en la seguridad de una forma de instalación, NO instale el aparato! Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de 10 veces del peso del aparato. -
Seite 48: Casquillo Blackout
Ocupación de los interruptores DIP: Casquillo Blackout Cuando quiere cerrar la salida de luz (modo Blackout) - por ejemplo mediante un interruptor de pie opcional - conecte su interruptor de pie mediante un clavija jack estereo con el casquillo Blackout. Clavija jack estereo: Ring Sleeve - 5 V... -
Seite 49: Direccionamiento Del Proyector
La ocupación de la conexión XLR es: Cuando Vd. utilice los controladores con la ocupación descrita, puede conectar la salida DMX del controlador directamente con la entrada DMX del primer aparato de la cadena DMX. Cuando Vd. quiere conectar controladores DMX con otros salidas DMX, se tiene que utilizar cables de adaptación. Instalación de una cadena DMX: Conecte la salida DMX del primero aparato de la cadena con la entrada DMX del próximo aparato. -
Seite 50: Operación
La tierra debe ser conectada. Cuando Vd. quire instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la red con una apertura de 3 mm por mínimo en cada polo. Efectos de luz no deben ser conectados a dimming-packs. OPERACIÓN Tras la conexión del aparato a la red, el EVO-5 comienza a funcionar. -
Seite 51: Control Por Dmx
Control por DMX Vd. puede controlar los proyectores individuales mediante su controlador DMX. Cada canal DMX tiene otra ocupación con caracteristicas diferentes. Protócolo DMX Canal de control 1 – Rueda de colores Decimal Hexad. Percentage S/F Característica 0 127 00 7F 0% 50% S Color -Index 128 187... -
Seite 52: Limpieza Y Mantenimiento
LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año. -
Seite 53: Reemplazar El Fusible
Reemplazar el fusible Reemplazar el fusible por un fusible del mismo tipo. Antes de reemplazar el fusible desenchufar el cable de la red. Procedimiento: Paso 1: Abrir el portafusibles del panel trasero con un destornillador adecuado. Paso 2: Sacar el fusible viejo del portafusibles. Paso 3: Instalar el fusible nuevo en el portafusibles.
