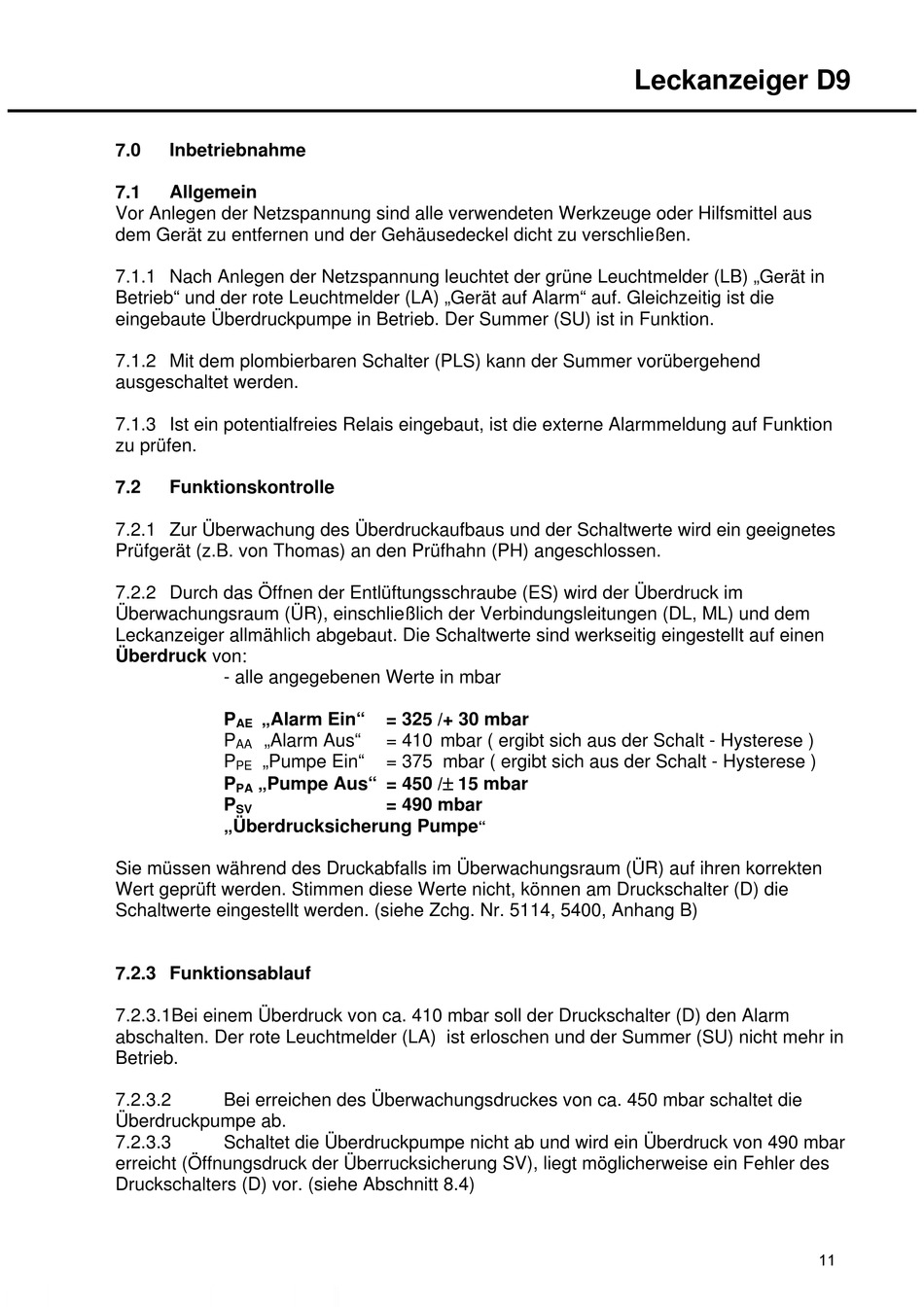

7.0
Inbetriebnahme
7.1
Allgemein
Vor Anlegen der Netzspannung sind alle verwendeten Werkzeuge oder Hilfsmittel aus
dem Gerät zu entfernen und der Gehäusedeckel dicht zu verschließen.
7.1.1 Nach Anlegen der Netzspannung leuchtet der grüne Leuchtmelder (LB) „Gerät in
Betrieb" und der rote Leuchtmelder (LA) „Gerät auf Alarm" auf. Gleichzeitig ist die
eingebaute Überdruckpumpe in Betrieb. Der Summer (SU) ist in Funktion.
7.1.2 Mit dem plombierbaren Schalter (PLS) kann der Summer vorübergehend
ausgeschaltet werden.
7.1.3 Ist ein potentialfreies Relais eingebaut, ist die externe Alarmmeldung auf Funktion
zu prüfen.
7.2
Funktionskontrolle
7.2.1 Zur Überwachung des Überdruckaufbaus und der Schaltwerte wird ein geeignetes
Prüfgerät (z.B. von Thomas) an den Prüfhahn (PH) angeschlossen.
7.2.2 Durch das Öffnen der Entlüftungsschraube (ES) wird der Überdruck im
Überwachungsraum (ÜR), einschließlich der Verbindungsleitungen (DL, ML) und dem
Leckanzeiger allmählich abgebaut. Die Schaltwerte sind werkseitig eingestellt auf einen
Überdruck von:
- alle angegebenen Werte in mbar
P
„Alarm Ein"
AE
B
B
P
„Alarm Aus"
AA
B
B
P
„Pumpe Ein"
PE
B
B
P
„Pumpe Aus" = 450 / 15 mbar
PA
B
B
P
SV
B
„Überdrucksicherung Pumpe
Sie müssen während des Druckabfalls im Überwachungsraum (ÜR) auf ihren korrekten
Wert geprüft werden. Stimmen diese Werte nicht, können am Druckschalter (D) die
Schaltwerte eingestellt werden. (siehe Zchg. Nr. 5114, 5400, Anhang B)
7.2.3 Funktionsablauf
7.2.3.1Bei einem Überdruck von ca. 410 mbar soll der Druckschalter (D) den Alarm
abschalten. Der rote Leuchtmelder (LA) ist erloschen und der Summer (SU) nicht mehr in
Betrieb.
7.2.3.2
Bei erreichen des Überwachungsdruckes von ca. 450 mbar schaltet die
Überdruckpumpe ab.
7.2.3.3
Schaltet die Überdruckpumpe nicht ab und wird ein Überdruck von 490 mbar
erreicht (Öffnungsdruck der Überrucksicherung SV), liegt möglicherweise ein Fehler des
Druckschalters (D) vor. (siehe Abschnitt 8.4)
49009105-17-01 Technische Beschreibung D9 D Text.doc
= 325 /+ 30 mbar
= 410 mbar ( ergibt sich aus der Schalt - Hysterese )
= 375 mbar ( ergibt sich aus der Schalt - Hysterese )
= 490 mbar
B
"
Leckanzeiger D9
Seite 11/25
11
