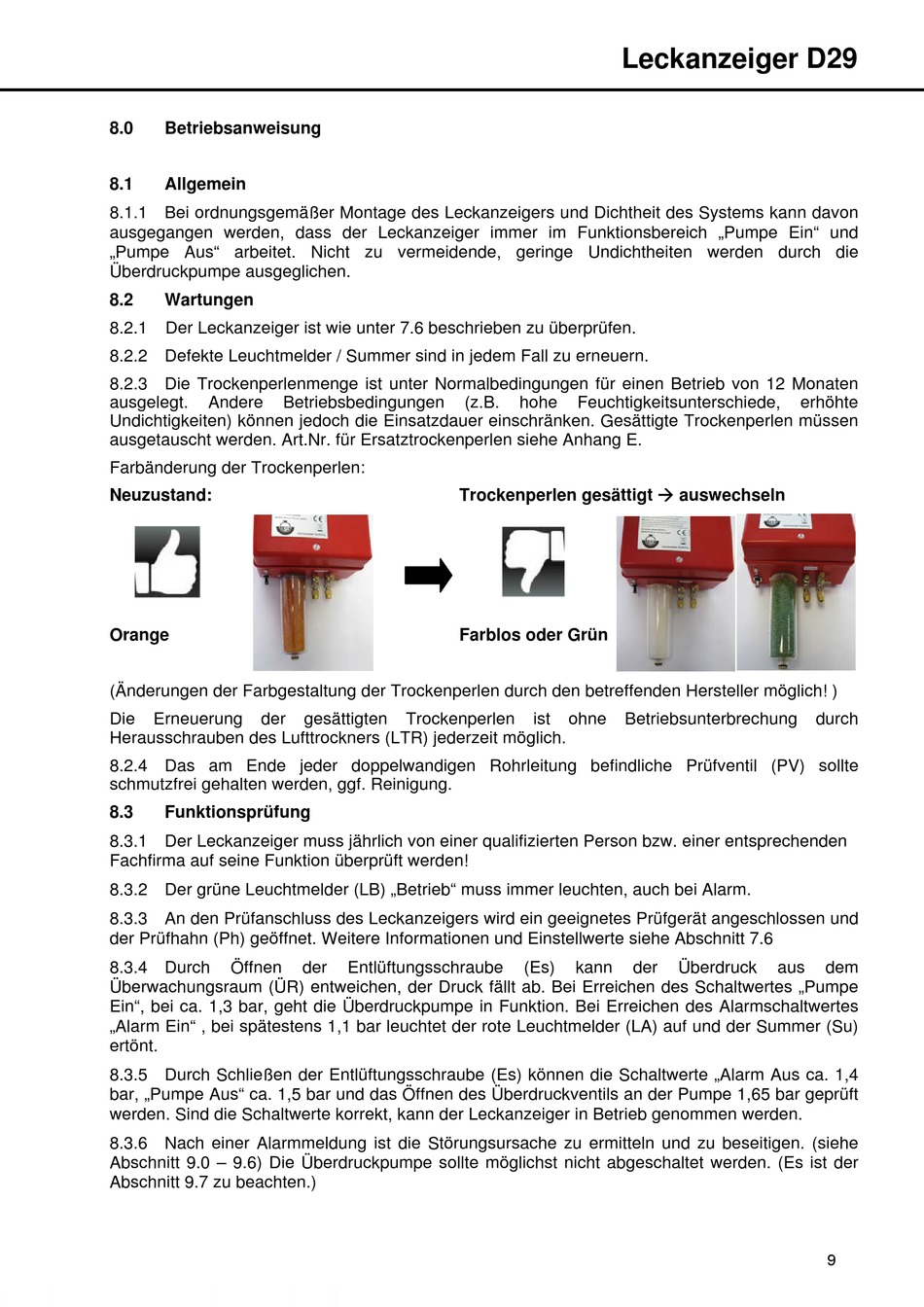

8.0

Betriebsanweisung

8.1

Allgemein

8.1.1 Bei ordnungsgemäßer Montage des Leckanzeigers und Dichtheit des Systems kann davon
ausgegangen werden, dass der Leckanzeiger immer im Funktionsbereich „Pumpe Ein" und
„Pumpe Aus" arbeitet. Nicht zu vermeidende, geringe Undichtheiten werden durch die
Überdruckpumpe ausgeglichen.
8.2 Wartungen
8.2.1 Der Leckanzeiger ist wie unter 7.6 beschrieben zu überprüfen.
8.2.2 Defekte Leuchtmelder / Summer sind in jedem Fall zu erneuern.
8.2.3 Die Trockenperlenmenge ist unter Normalbedingungen für einen Betrieb von 12 Monaten
ausgelegt. Andere Betriebsbedingungen
Undichtigkeiten) können jedoch die Einsatzdauer einschränken. Gesättigte Trockenperlen müssen
ausgetauscht werden. Art.Nr. für Ersatztrockenperlen siehe Anhang E.
Farbänderung der Trockenperlen:
Neuzustand:
Orange
(Änderungen der Farbgestaltung der Trockenperlen durch den betreffenden Hersteller möglich! )
Die Erneuerung der
Herausschrauben des Lufttrockners (LTR) jederzeit möglich.
8.2.4 Das am Ende jeder doppelwandigen Rohrleitung befindliche Prüfventil (PV) sollte
schmutzfrei gehalten werden, ggf. Reinigung.
8.3 Funktionsprüfung
8.3.1 Der Leckanzeiger muss jährlich von einer qualifizierten Person bzw. einer entsprechenden
Fachfirma auf seine Funktion überprüft werden!
8.3.2 Der grüne Leuchtmelder (LB) „Betrieb" muss immer leuchten, auch bei Alarm.
8.3.3 An den Prüfanschluss des Leckanzeigers wird ein geeignetes Prüfgerät angeschlossen und
der Prüfhahn (Ph) geöffnet. Weitere Informationen und Einstellwerte siehe Abschnitt 7.6
8.3.4 Durch Öffnen
Überwachungsraum (ÜR) entweichen, der Druck fällt ab. Bei Erreichen des Schaltwertes „Pumpe
Ein", bei ca. 1,3 bar, geht die Überdruckpumpe in Funktion. Bei Erreichen des Alarmschaltwertes
„Alarm Ein" , bei spätestens 1,1 bar leuchtet der rote Leuchtmelder (LA) auf und der Summer (Su)
ertönt.
8.3.5 Durch Schließen der Entlüftungsschraube (Es) können die Schaltwerte „Alarm Aus ca. 1,4
bar, „Pumpe Aus" ca. 1,5 bar und das Öffnen des Überdruckventils an der Pumpe 1,65 bar geprüft
werden. Sind die Schaltwerte korrekt, kann der Leckanzeiger in Betrieb genommen werden.
8.3.6 Nach einer Alarmmeldung ist die Störungsursache zu ermitteln und zu beseitigen. (siehe
Abschnitt 9.0 – 9.6) Die Überdruckpumpe sollte möglichst nicht abgeschaltet werden. (Es ist der
Abschnitt 9.7 zu beachten.)
49009111-17-01 Techn Beschreibung D29 Text.doc
(z.B.
Trockenperlen gesättigt  auswechseln
Farblos oder Grün
gesättigten Trockenperlen
der Entlüftungsschraube
Leckanzeiger D29
hohe Feuchtigkeitsunterschiede,
ist ohne Betriebsunterbrechung
(Es) kann der Überdruck
erhöhte
durch
aus dem
Seite 9/20
