So befestigen Sie den Sitz:
1.
Schieben Sie den Sitz auf die Sitzstange (Abbildung 6).
2. Stecken Sie die Schraube
3. Bringen Sie die Endkappe des Sitzverstellknopfes
ständig fest.
Abbildung 6
So befestigen Sie den Haltegriff:
1.
Schieben Sie den Haltegriff auf die Haltegriffstange (Abbildung 9), indem Sie den Längsverstellknopf des Haltegriffs lockern und ihn nach oben ziehen, um ihn
an den Rillen der Haltegriffstange auszurichten.
2. Stecken Sie eine Schraube
3. Bringen Sie die Endkappe der Haltegriffstange
vollständig fest.
Abbildung 9
Anbringen der Pedale
Halten Sie die Pedale mit den Zehenschlaufen nach vorne ausgerichtet.
So bringen Sie die Pedale an:
1.
Schieben Sie ein Pedal auf den entsprechenden Kurbelarm (Abbildung 12).
2. Klopfen Sie mit einem Gummihammer vorsichtig auf die Mitte des Pedals, um es stabil am Kurbelarm zu befesti-
gen (Abbildung 12).
3. Sichern Sie das Pedal mit einer Schraube
45 Nm mit einem Inbusschlüssel
4. Wiederholen Sie die Schritte 1 bis 3 für das zweite Pedal.
Das Bike eben aufstellen
Wichtig Stellen Sie die Einheit auf einen ebenen Fußboden. Ein extrem unebener Fußboden kann durch Verstellen der Gerätefüße nicht
ausgeglichen werden.
Achten Sie darauf, dass das Bike vor der Benutzung waagerecht ausgerichtet ist.
So richten Sie das Bike eben aus:
1.
Versuchen Sie, das Bike hin und her zu bewegen. Falls es sich bewegt, kippen Sie das Bike auf eine Seite, um die verstellbaren Füße
ausfindig zu machen (Abbildung 14).
2. Stellen Sie die Höhe jedes verstellbaren Fußes durch Drehen nach rechts (+) ein, um das Bike abzusenken, oder nach links (–),
um es anzuheben.
3. Wenn das Verstellen der Gerätefüße abgeschlossen ist, stellen Sie das Gerät auf den Fußboden. Überprüfen Sie erneut, ob es sich
noch bewegen lässt und nehmen Sie bei Bedarf weitere Einstellungen vor.
Checkliste für die Montage des Bikes
Verwenden Sie diese Checkliste, um sicherzustellen, dass das Bike korrekt zusammengebaut wurde.
Überprüfen Sie, ob alle Schrauben auf das korrekte Drehmoment angezogen wurden und stellen Sie sicher, dass keine Teile fehlen.
Überprüfen Sie, ob sich der Haltegriff und die Sitzstangen frei bewegen und sich in verschiedenen Positionen einstellen lassen.
Überprüfen Sie, ob der Sitz eben ist und sich nicht drehen oder neigen lässt. Ziehen Sie die Schrauben bei Bedarf fest.
Überprüfen Sie, ob sich der Sitz nach vorn und hinten bewegen lässt.
Die Bremsspannung lässt sich durch Drehen des Widerstandsknopfes an der Vorderseite des Sitzes einstellen. Wenn Sie den Knopf nach unten drücken, wird
die Bremse ausgelöst, falls Sie das Training schnell unterbrechen müssen.
Bewegen Sie die Pedale bei mittlerer Geschwindigkeit und überprüfen Sie, ob sich die Widerstände mithilfe des Widerstandsknopfes flüssig verstellen lassen.
Drücken Sie den Knopf nach unten, um sicherzustellen, dass sich das Bike sofort stoppen lässt.
Sobald die Tests abgeschlossen sind, neigen Sie das Bike mithilfe der Haltegriffe nach vorn und rollen Sie es auf einer glatte Oberfläche zum endgültigen Aufstellort.
Stellen Sie die verstellbaren Füße ein, damit das Bike eben steht.

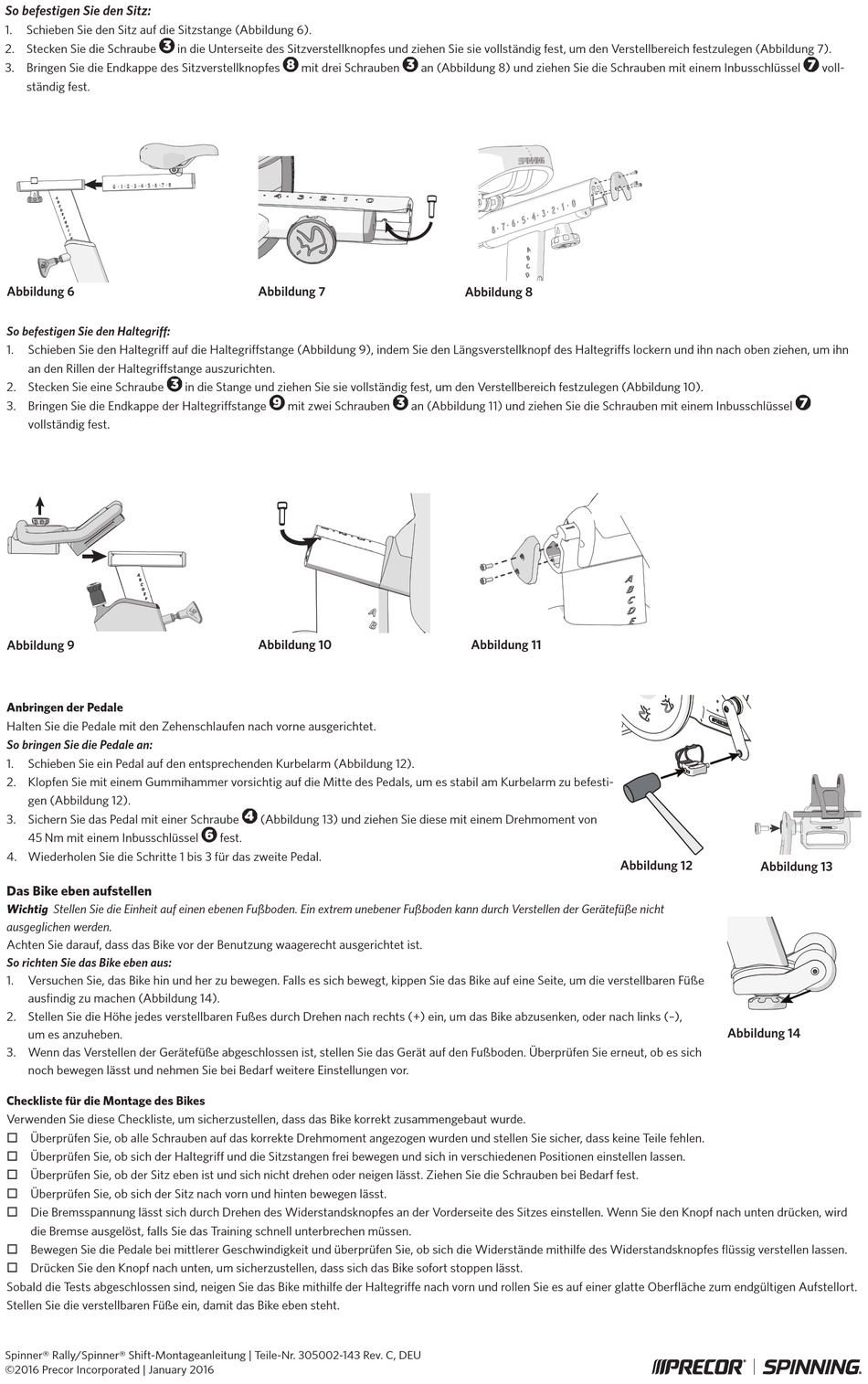

Spinner® Rally/Spinner® Shift-Montageanleitung | Teile-Nr. 305002-143 Rev. C, DEU
©2016 Precor Incorporated | January 2016
in die Unterseite des Sitzverstellknopfes und ziehen Sie sie vollständig fest, um den Verstellbereich festzulegen (Abbildung 7).
mit drei Schrauben
Abbildung 7
in die Stange und ziehen Sie sie vollständig fest, um den Verstellbereich festzulegen (Abbildung 10).
mit zwei Schrauben
Abbildung 10
(Abbildung 13) und ziehen Sie diese mit einem Drehmoment von
fest.
an (Abbildung 8) und ziehen Sie die Schrauben mit einem Inbusschlüssel
Abbildung 8
an (Abbildung 11) und ziehen Sie die Schrauben mit einem Inbusschlüssel
Abbildung 11
Abbildung 12
Abbildung 13
Abbildung 14
voll-
