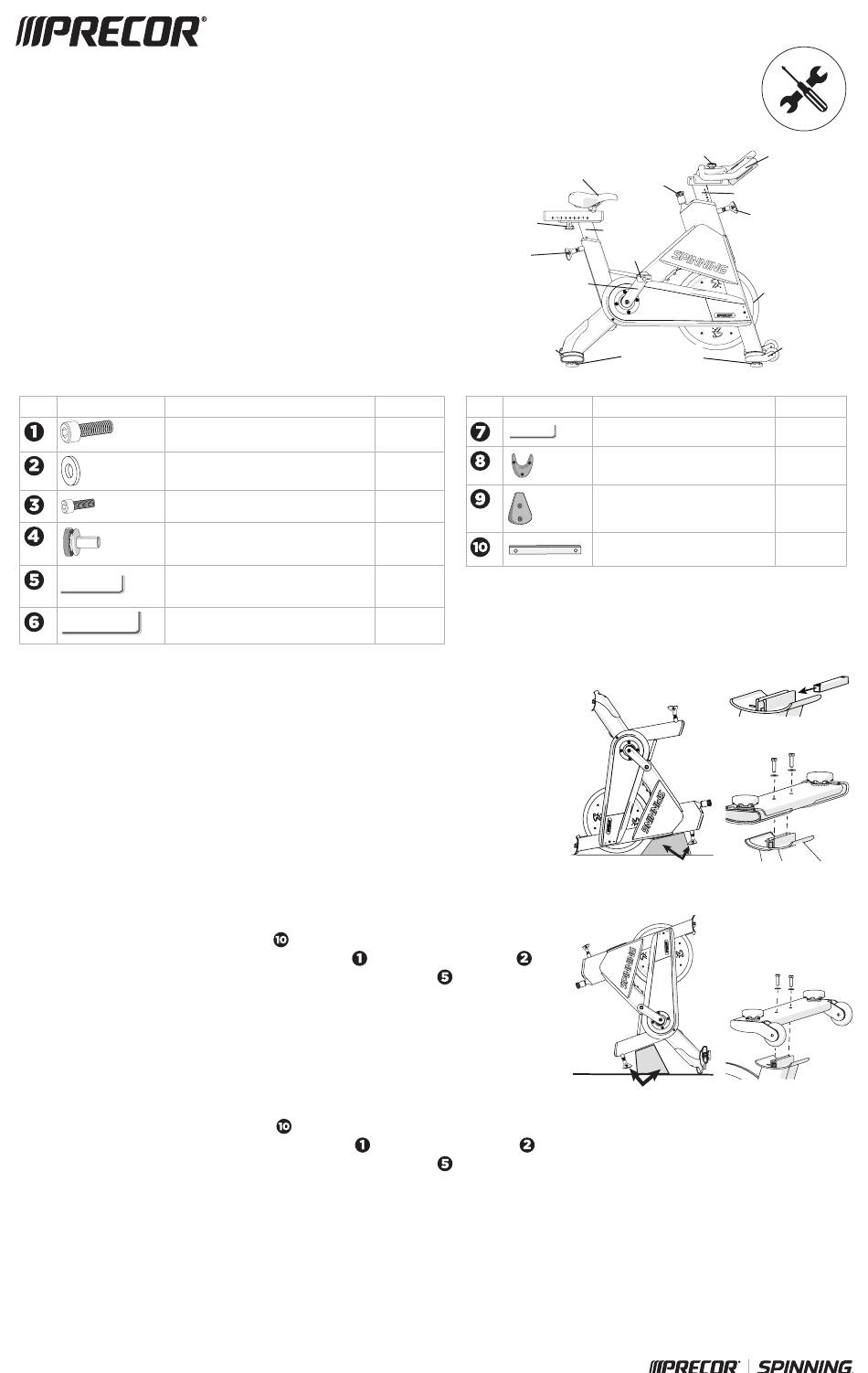

Precor Spinner Rally Montageanleitung

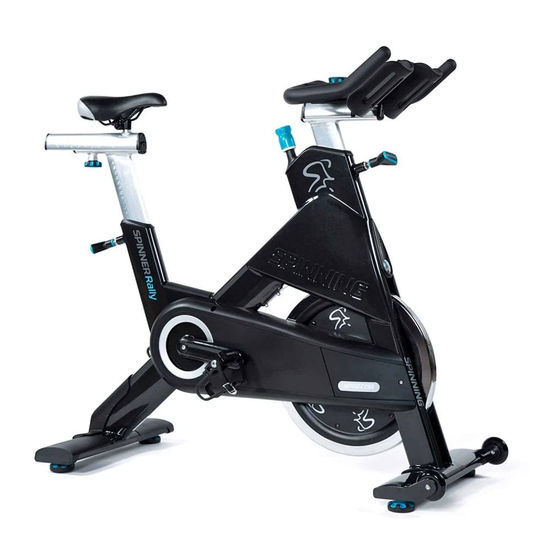

Montageanleitung Spinner® Rally/Spinner® Shift
Beachten Sie für die Montage des Spinner® Rally/Spinner® Shift die folgenden
Schritte in der in dieser Montageanleitung aufgeführten Reihenfolge. Besuchen Sie
uns auf www.precor.com, um weitere Informationen zu erhalten.
ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich.
Das Gerät NICHT alleine zusammenbauen.
Montageanforderungen
Für die Montage des Bikes empfehlen wir Folgendes:
• Bauen Sie das Bike in der Nähe der Stelle zusammen, an der es später stehen soll.
• Bauen Sie das Gerät auf einer stabilen, flachen Oberfläche auf, damit es eben
und stabil steht.
• Lassen Sie einen Freiraum von mindestens 0,5 m auf mindestens einer Seite des
Bikes und 0,5 m hinter oder vor dem Bike.
Bausatz
Komponente
Zylinderkopfschraube (M8 x 30 mm)
Unterlegscheibe (8 mm)
Zylinderkopfschraube (M3 x 8 mm)
Zylinderkopfschraube (M8 x 16 mm)
Inbusschlüssel (6 mm)
Inbusschlüssel (8 mm)
Beginn der Montage
Nehmen Sie die folgenden Teile aus der Verpackung: Haltegriffe, Haltegriffstange, Bausatz, Produktdo-
kumente, Sitz, Sitzstange und Ersatzteile.
ACHTUNG Schäden, die während der Montage am Bike entstehen, sind nicht von der beschränkten
Garantie von Precor abgedeckt.
Schützen Sie den Haltegriff und die Gewindezapfen der Feststellbolzen bei der
Montage vor Schäden.
So bringen Sie den hinteren Stabilisator an:
1. Stellen Sie den Rahmen des Bikes auf seine Vorderseite (in Richtung Schwungrad) und legen Sie ein
Stück Schaumstoff unter den Rahmen (Abbildung 1), um den Gewindezapfen des Haltegriff-Ein-
stellbolzens vor Schäden zu schützen.
2. Entfernen Sie die Verpackung vom hinteren Stabilisator und ziehen Sie vorsichtig die Kunststoff-
schutzplatte vom Rahmen ab. Achten Sie darauf, dass Sie den Lack nicht beschädigen.
3. Schieben Sie die hintere Stabilisator-Schiene
4. Befestigen Sie den hinteren Stabilisator mit zwei Schrauben
Rahmen (Abbildung 3). Ziehen Sie die Schrauben mit einem Inbusschlüssel
So bringen Sie den vorderen Stabilisator an:
1. Stellen Sie den Rahmen des Bikes auf seine Rückseite und legen Sie ein Stück Schaumstoff unter
den Rahmen (Abbildung 4), um den Gewindezapfen des Sitzeinstellbolzens vor Schäden zu
schützen.
2. Entfernen Sie die Verpackung vom vorderen Stabilisator und ziehen Sie vorsichtig die Kunststoff-
schutzplatte vom Rahmen ab. Achten Sie darauf, dass Sie den Lack nicht beschädigen.
3. Schieben Sie die vordere Stabilisator-Schiene
4. Befestigen Sie den vorderen Stabilisator mit zwei Schrauben
Rahmen (Abbildung 5). Ziehen Sie die Schrauben mit einem Inbusschlüssel
5. Bringen Sie das Bike wieder in die aufrechte Stellung.
Menge
4
4
7
2
1
1
in die Aussparung am Rahmen (Abbildung 2).
und zwei Unterlegscheiben
auf 21.2 Nm an.
in die Aussparung am Rahmen (Abbildung 2).
und zwei Unterlegscheiben
auf 21.2 Nm an.
Wider-
Sitz
