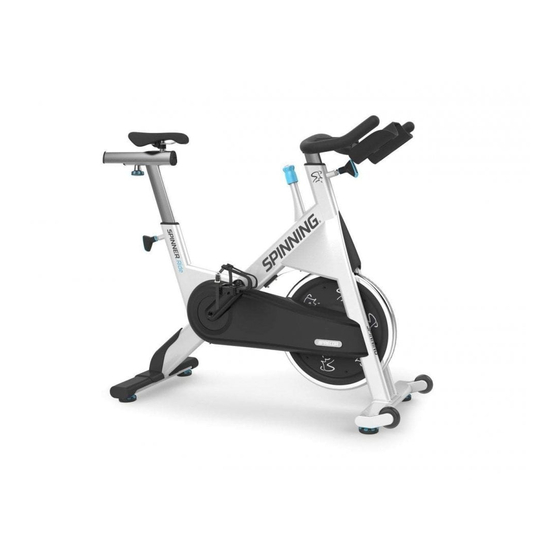

Spinner® Ride™
Montageanleitung
Beachten Sie für die Montage des Spinner® Ride die folgenden Schritte in der
in dieser Montageanleitung aufgeführten Reihenfolge. Besuchen Sie uns auf
www.precor.com, um weitere Informationen zu erhalten.
ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen
erforderlich. Das Gerät NICHT alleine zusammenbauen.
Montageanforderungen
Für die Montage des Bikes empfehlen wir Folgendes:
• Bauen Sie das Gerät in der Nähe der Stelle zusammen, an der es später
stehen soll.
• Bauen Sie das Gerät auf einer stabilen, flachen Oberfläche auf, damit es eben
und stabil steht.
• Lassen Sie einen Freiraum von mindestens 0,5 m auf mindestens einer Seite
des Bikes und 0,5 m hinter oder vor dem Bike.

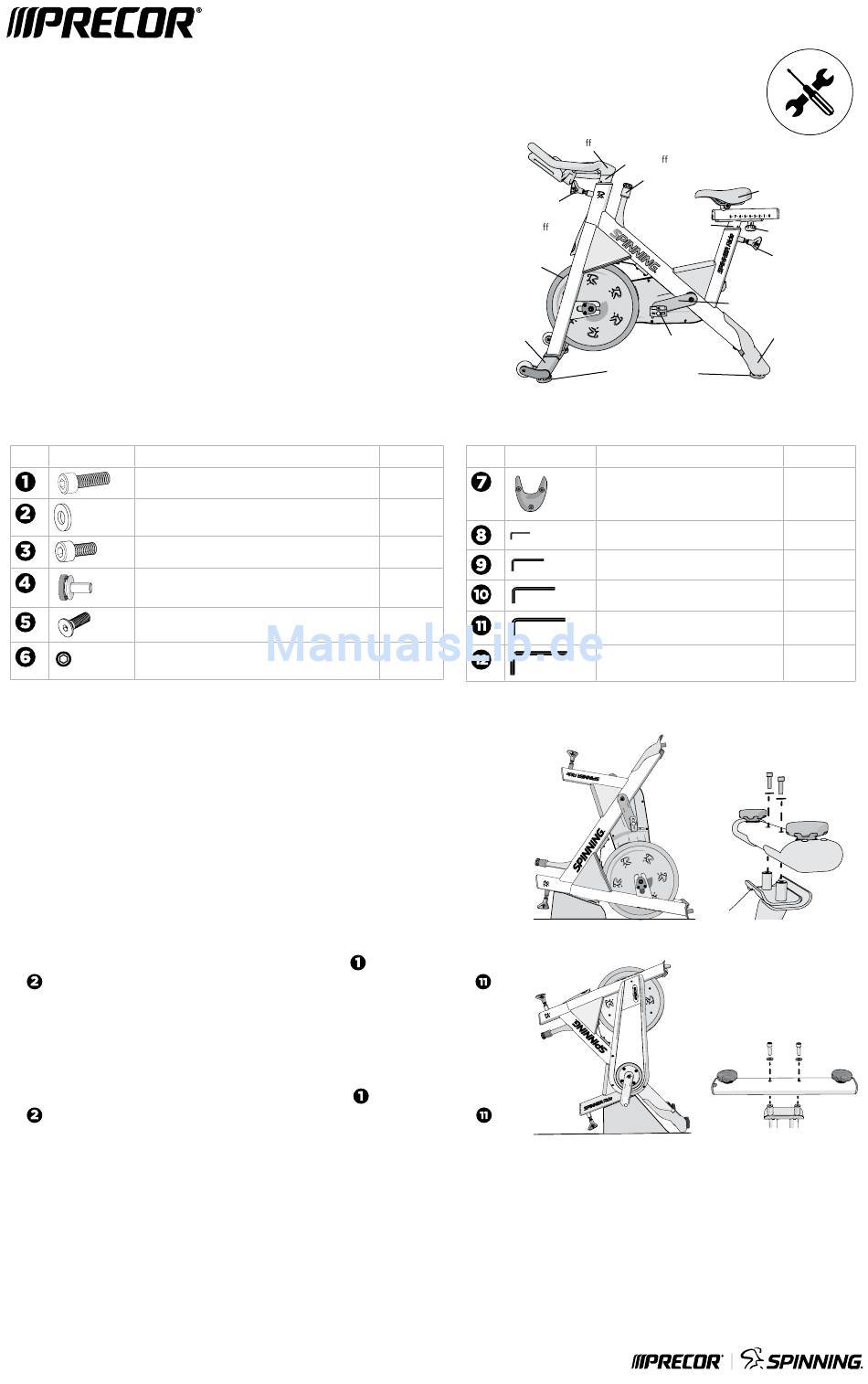

Bausatz
Komponente
Zylinderkopfschraube (M8 x 30 mm)
Unterlegscheibe (8 mm)
Zylinderkopfschraube (M3 x 8 mm)
Zylinderkopfschraube (M8 x 16 mm)
Zylinderkopf-Senkschraube (M8 x 16 mm)
Zylinderkopf-Stellschraube (M8 x 16 mm)
Beginn der Montage
Nehmen Sie die folgenden Teile aus der Verpackung: Haltegriffe, Bausatz, Stabilisatoren,
Produktdokumente, Sitz und Ersatzteile.
ACHTUNG Schäden, die während der Montage am Bike entstehen, sind nicht von
der beschränkten Garantie von Precor abgedeckt.
Schützen Sie den Haltegriff und die Feststellbolzen bei der Montage vor
Schäden.
So bringen Sie den hinteren Stabilisator an:
1. Stellen Sie den Rahmen des Bikes auf seine Vorderseite (in Richtung Schwungrad) und
legen Sie ein Stück Schaumstoff unter den Rahmen (Abbildung 1), um den Haltegriff-
Einstellbolzen vor Schäden zu schützen.
2. Befestigen Sie den hinteren Stabilisator mit zwei Schrauben
am Rahmen (Abbildung 2). Ziehen Sie die Schrauben mit einem Inbusschlüssel
auf 21,2 Nm an.
So bringen Sie den vorderen Stabilisator an:
1. Stellen Sie den Rahmen des Bikes auf seine Rückseite und legen Sie ein Stück Schaumstoff
unter den Rahmen (Abbildung 3), um den Sitzeinstellbolzen vor Schäden zu schützen.
2. Befestigen Sie den vorderen Stabilisator mit zwei Schrauben
am Rahmen (Abbildung 4). Ziehen Sie die Schrauben mit einem Inbusschlüssel
auf 21,2 Nm an.
3. Bringen Sie das Bike wieder in die aufrechte Stellung.
Feststellbolzen
zum Verstellen
des Haltegri s
Schwungrad
Vorderer
Stabilisator
Menge
Komponente
4
4
4
2
2
1
und zwei Unterlegscheiben
und zwei Unterlegscheiben
Haltegri
Haltegri stange
Widerstandsknopf
Sitzstange
Pedal
Höhenverstellbare
Füße
Endkappe für Sitzverstellknopf
Inbusschlüssel (2,5 mm)
Inbusschlüssel (4 mm)
Inbusschlüssel (5 mm)
Inbusschlüssel (6 mm)
Inbusschlüssel (8 mm)
Abbildung 1
Abbildung 3
Sitz
Sitzverstellknopf
Feststellbolzen
zum Verstellen
des Sitzes
Kurbelarm
Hinterer
Stabilisator
Menge
1
1
1
1
1
1
Abbildung 2
Abbildung 4
