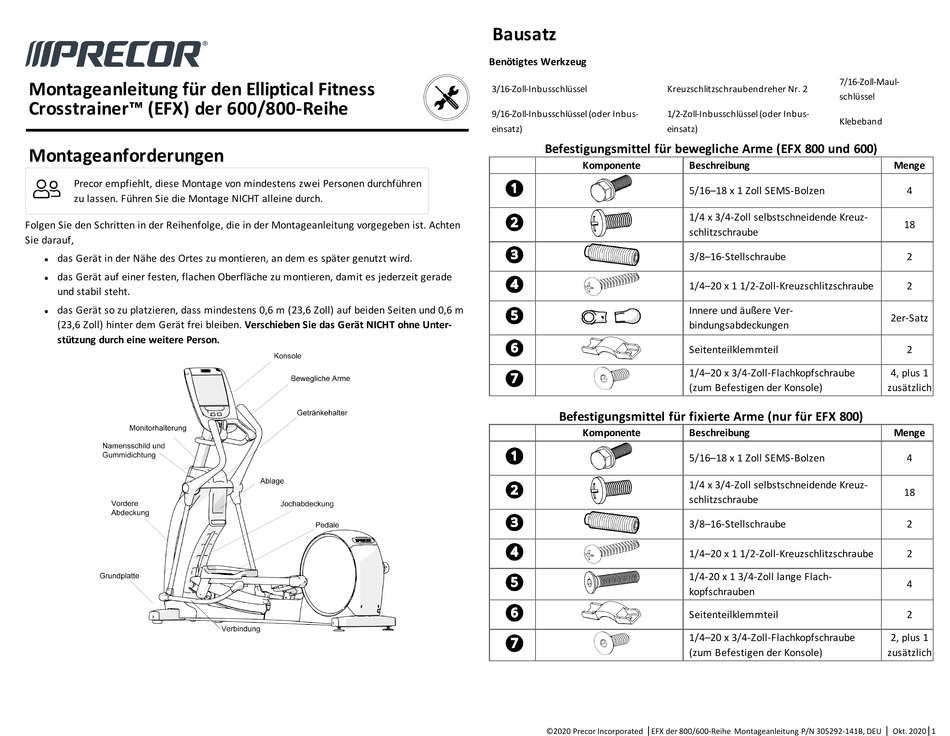

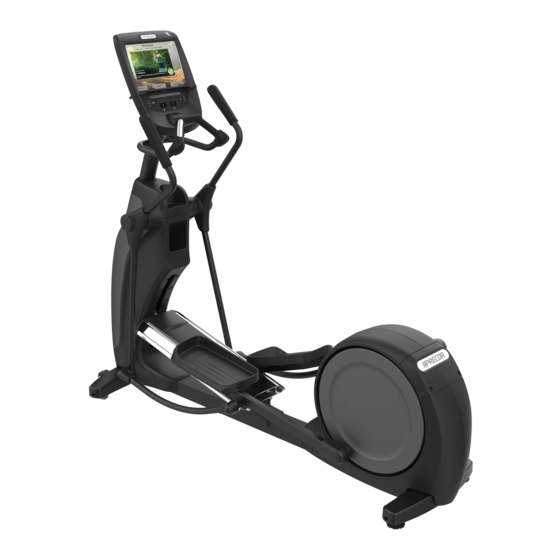

Precor Elliptical Fitness Crosstrainer EFX 600-Serie Montageanleitung

Montageanleitung für den Elliptical Fitness
Crosstrainer™ (EFX) der 600/800-Reihe
Montageanforderungen
Precor empfiehlt, diese Montage von mindestens zwei Personen durchführen
zu lassen. Führen Sie die Montage NICHT alleine durch.
Folgen Sie den Schritten in der Reihenfolge, die in der Montageanleitung vorgegeben ist. Achten
Sie darauf,
das Gerät in der Nähe des Ortes zu montieren, an dem es später genutzt wird.
l
das Gerät auf einer festen, flachen Oberfläche zu montieren, damit es jederzeit gerade
l
und stabil steht.
das Gerät so zu platzieren, dass mindestens 0,6 m (23,6 Zoll) auf beiden Seiten und 0,6 m
l
(23,6 Zoll) hinter dem Gerät frei bleiben. Verschieben Sie das Gerät NICHT ohne Unter-
stützung durch eine weitere Person.
Bausatz
Benötigtes Werkzeug
3/16-Zoll-Inbusschlüssel Kreuzschlitzschraubendreher Nr. 2
9/16-Zoll-Inbusschlüssel (oder Inbus- 1/2-Zoll-Inbusschlüssel (oder Inbus-
einsatz) einsatz)
Befestigungsmittel für bewegliche Arme (EFX 800 und 600)
Komponente
Befestigungsmittel für fixierte Arme (nur für EFX 800)
Komponente
|
©2020 Precor Incorporated EFX der 800/600-Reihe Montageanleitung P/N 305292-141B, DEU
7/16-Zoll-Maul-
schlüssel
Klebeband
Beschreibung
5/16–18 x 1 Zoll SEMS-Bolzen
1/4 x 3/4-Zoll selbstschneidende Kreuz-
schlitzschraube
3/8–16-Stellschraube
1/4–20 x 1 1/2-Zoll-Kreuzschlitzschraube
Innere und äußere Ver-
bindungsabdeckungen
Seitenteilklemmteil
1/4–20 x 3/4-Zoll-Flachkopfschraube
(zum Befestigen der Konsole)
Beschreibung
5/16–18 x 1 Zoll SEMS-Bolzen
1/4 x 3/4-Zoll selbstschneidende Kreuz-
schlitzschraube
3/8–16-Stellschraube
1/4–20 x 1 1/2-Zoll-Kreuzschlitzschraube
1/4-20 x 1 3/4-Zoll lange Flach-
kopfschrauben
Seitenteilklemmteil
1/4–20 x 3/4-Zoll-Flachkopfschraube
(zum Befestigen der Konsole)
Menge
4
18
2
2
2er-Satz
2
4, plus 1
zusätzlich
Menge
4
18
2
2
4
2
2, plus 1
zusätzlich
| |
Okt. 2020 1
