Erscheint ein von Null abweichender Wert, z. B. -20, so ist nach Anzeige des
Offset-Wertes die Temperaturanzeige mit den Tasten 11/12 entsprechend zu
korrigieren.
7. Löten/Entlöten
Zur Kontrolle des exakten Temperaturprofils empfehlen wir den Einsatz eines
kontaktlos arbeitenden Infrarot-Thermometers. Messung aus etwa 60 mm Ab-
stand, Winkel ca. 45°.

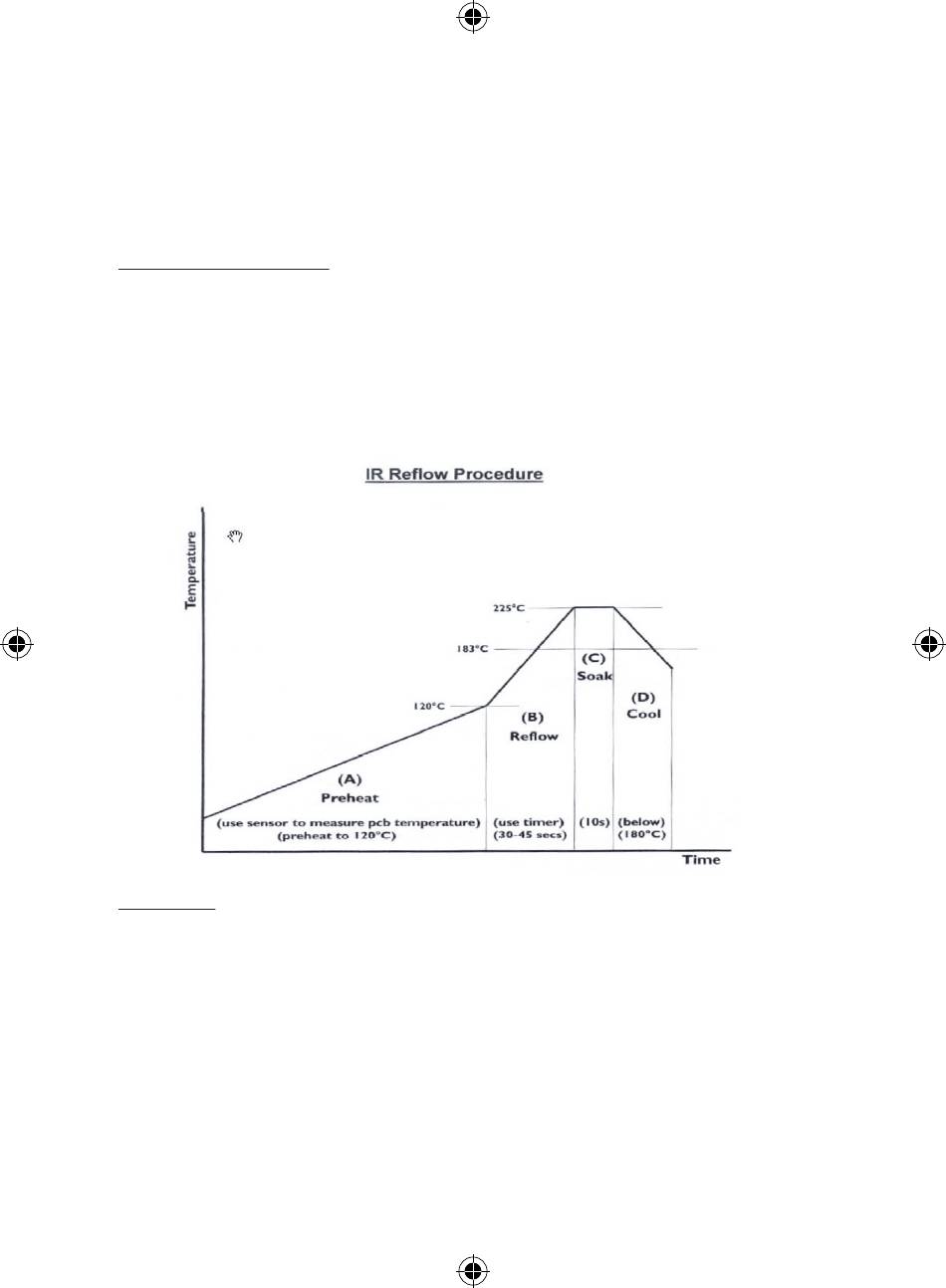

Beim Löten/Entlöten ist das folgend gezeigte Temperaturprofil einzuhalten, um
Schäden an Bauelementen und Platine zu vermeiden:
7.1 Löten
·
Spannen Sie die zu bestückende Platine in den Platinenhalter ein und platzie-
ren Sie diesen so über dem Vorheizgerät, dass sich die Platine etwa 45 mm
über dem Heizer befindet. Achten Sie dabei darauf, dass die Platine exakt
waagerecht liegt. Höheneinstellungen sind mit den Schraubfüßen des Plati-
nenhalters möglich.
·
Tragen Sie das Lötmittel (z. B. Lötpaste) dünn auf die Lötpads auf und platzie-
ren Sie die Bauteile auf ihrem Platz.
·
Schalten Sie das Steuergerät ein und wählen Sie die Heiztemperatur für das
Vorheizgerät (normal: 220 - 240°C).
·
Der nun folgende Vorheizprozess (Preheat) auf ca. 120°C dauert je nach Plati-
