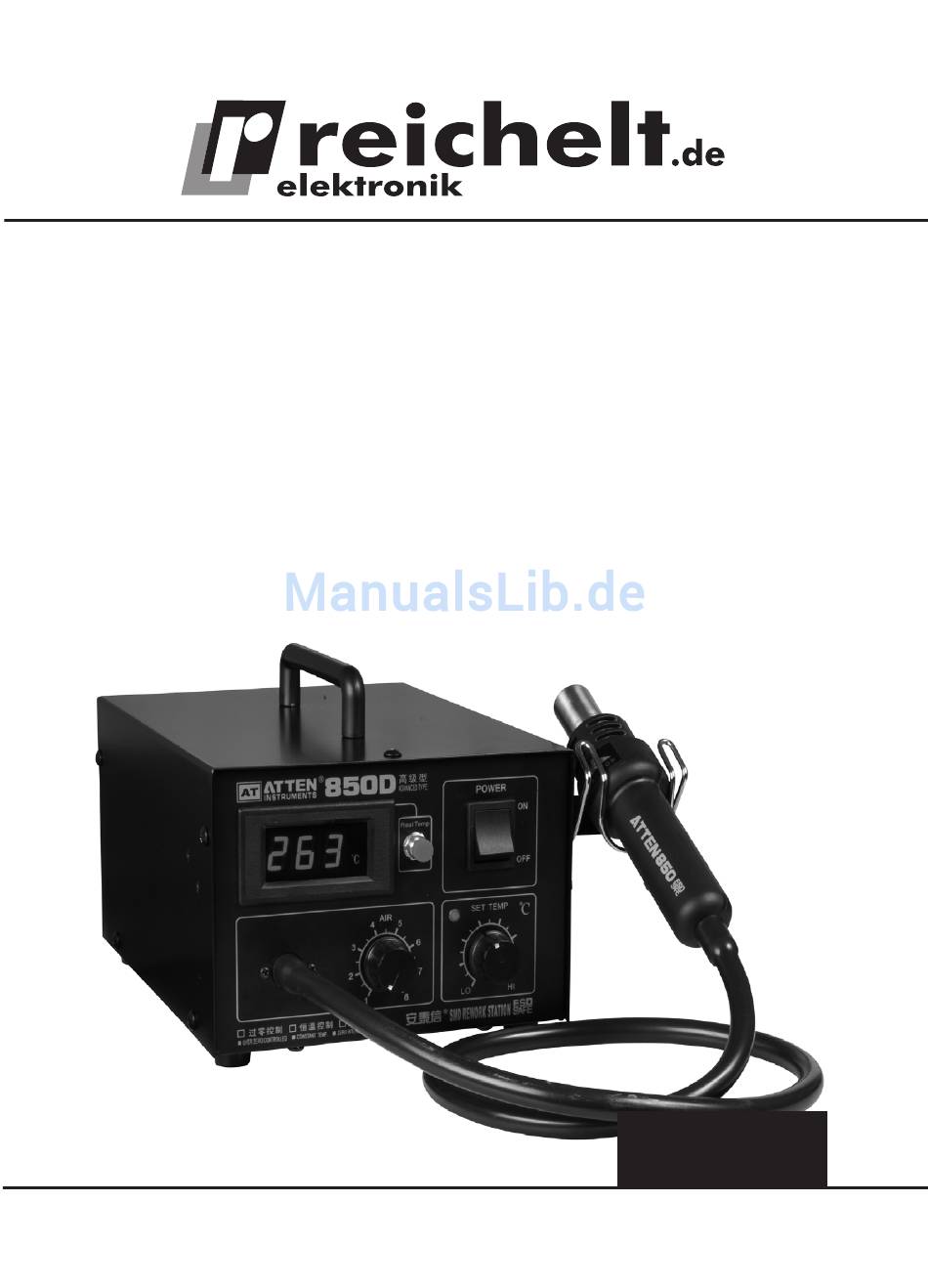

- Seite 1 SMD-Heißluft- Rework-Station – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2010 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Die SMD-Heißluft-Rework-Station ermöglicht das Bestücken und Entlöten von SMD-Bauteilen. Die Station arbeitet mit Heißluft und ermöglicht so eine scho- nende und den Anforderungen der Bauteile-Hersteller entsprechende Behand- lung. Die Funktionen und Eigenschaften: · Geeignet für zahlreiche Bauteilformen wie SOIC, CHIP, QFP, PLCC, BGA usw. ·... - Seite 4 ße (in Betrieb), kleine und verschluckbare Teile sowie Kabel und Schläuche, die Strangulierungsgefahren bergen. · Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder zu einer Gefahr werden. · Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Um- gang mit dem Gerät vertraute Person zu überwachen.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente
4. Bedien-, Anschluss- und Anzeigeelemente A - Display für Soll- und Ist-Heißlufttemperatur B - Einsteller für die Luftstrom-Menge C - Umschalter Temperaturvorwahl- (Soll)/Heiztemperatur- (Ist) Anzeige D - Heizungskontrolllampe für Aufheizen E - Heizungsschalter F - Einsteller für Heiztemperatur G - Heißluftwerkzeug H - Ablage für Heißluftwerkzeug 5. -
Seite 6: Hinweise Zum Entlöten
Bitte beachten! Niemals die Düse mit einer Zange montieren oder demontieren. Die Düse könnte sich verformen. Niemals das Heißluftwerkzeug hart anschlagen lassen, der Heizeinsatz ist sehr empfindlich gegen mechanische Belas- tung! Die Schraube nicht zu fest anziehen! · Vergewissern Sie sich, dass der Netzschalter auf „OFF” (Aus) steht. ·... -
Seite 7: Hinweise Zum Löten
5.3 Hinweise zum Löten Beachten Sie die Vorschriften der Bauelementehersteller! · Geben Sie zunächst Lot (z. B. SMD-Lötpaste) auf die Lötpads auf der Platine. · Setzen Sie das Bauteil genau auf die Lötpads auf und erwärmen Sie die Löt- pads mit der Heißluftdüse (Abstand zum Bauteil und den Pads halten, nicht mit der Düse berühren!), bis das Lot fließt. -
Seite 8: Wartung, Lagerung Und Pflege
7. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach jedem Einsatz vom Stromnetz. · Lagern Sie das Gerät sauber, kühl und trocken. · Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Nicht auf das Display drücken! Bei stärkeren Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet sein.
