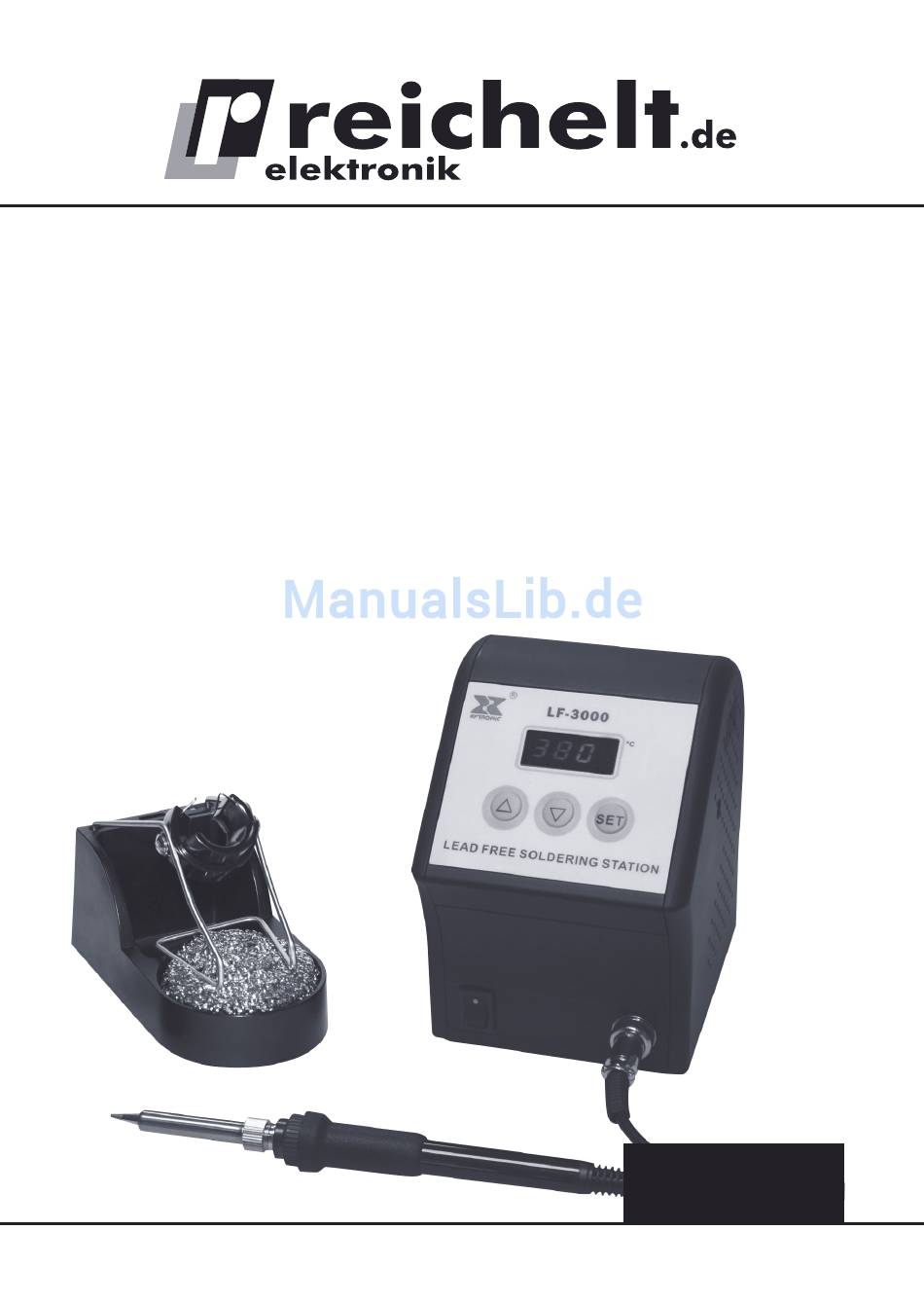

- Seite 1 Digital-Lötstation LF-3000 - 90 W - – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie das Gerät an andere Personen übergeben. weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 8/2011 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Die Lötstation LF-3000 ist für Elektronik-Lötarbeiten im Leistungsbereich bis 90 W geeignet. Aufgrund des weiten Temperaturbereiches ist die Lötstation besonders für RoHS-konformes Bleifrei-Löten geeignet. Die Funktionen und Eigenschaften: · Löttemperatur: 100 bis 520°C · Max. Ausgangsleistung: 90 W ·... -
Seite 4: Sicherheits-, Service- Und Betriebshinweise
3. Sicherheits-, Service- und Betriebshinweise · Beachten Sie die Nutzungsbedingungen im Kapitel 2. Die Missachtung dieser Nutzungsbedingungen kann zu Unfällen, Sach- und Personenschäden führen. · Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente
4. Bedien-, Anschluss- und Anzeigeelemente 1 - Temperaturanzeige 2 - Heizanzeige 3 - Funktionstaste „SET” 4 - Taste t 5 - Taste s 6 - Lötkolben-Anschluss 7 - Netzschalter 8 - Netzkabelanschluss 9 - Netzsicherung 10 - Potentialausgleichsbuchse... -
Seite 6: Inbetriebnahme Und Betrieb
5. Inbetriebnahme und Betrieb 5.1 Inbetriebnahme, Sollwerteinstellung · Stellen Sie die Lötstation und die Lötkolbenablage auf einer ebenen, waage- rechten unbrennbaren Fläche und entfernt von brennbaren Gegenständen auf. · Kontrollieren Sie, dass der Netzschalter ausgeschaltet ist (nach unten ge- kippt). ·... - Seite 7 Passwort · Zeigt das Display blinkend „F-1” an, drücken Sie die Taste „SET”, und es er- scheint das aktuelle Passwort. · Dieses Passwort kann mit den Pfeiltasten neu eingestellt werden: 000 bedeutet: das Gerät arbeitet ohne Passwortschutz 100 bedeutet: das Gerät ist passwortgeschützt und kann ohne Passwort nicht neu eingestellt werden ·...
-
Seite 8: Hinweise Für Lötarbeiten
Lötstation wieder aktivieren Ist die Standby-Funktion aktiviert, geht die Station nach 20 Minuten, wenn in dieser Zeit der Lötkolben nicht benutzt wurde, automatisch auf die Standby-Tem- peratur von 100 °C (Temperaturangabe blinkt). Die Aktivierung und Rückkehr zur Solltemperatur kann auf folgende Weise ge- schehen: ·... -
Seite 9: Lötpitze Wechseln/Warten
· Spitze verschmutzt durch Lötrückstände oder falsche Reinigung, durch Kontakt mit Kunststoffen, Harzen, Silikonen, Fetten, trockenem Reinigungsschwamm · Unreines Lötzinn, falsches Lötzinn (zu niedriger Zinngehalt) 6. Lötspitze wechseln, warten Lassen Sie den Lötkolben vollständig abkühlen, bevor Sie die folgenden Arbeiten vornehmen! Verbrennungsgefahr! ·... -
Seite 10: Netzsicherung Austauschen
7. Netzsicherung austauschen Vor einem Entfernen der Sicherung und Sicherungswechsel Lötstation vom Stromnetz trennen! · Lässt sich die Lötstation nicht einschalten, kontrollieren Sie die Netzsicherung auf der Rückseite. Sie lässt sich nach Drücken und linksdrehen aus dem Halter nehmen. · Ist die Sicherung defekt, so tauschen Sie diese durch eine Sicherung des glei- chen Typs (1 A /250 V, 5 x 20 mm, träge) aus. -
Seite 11: Technische Daten
10. Technische Daten Netzspannung: 230 V/50 Hz Ausgangsspannung: 36 VAC Ausgangsleistung: 90 W Löt-Temperatur: 100 - 520°C Korrekturbereich: ±99°C/±210°F Werkseinstellung: 100°C, Korrekturfaktor 00 Abm. (B x H x T): 111 x 158 x 137 mm Netzsicherung: 5 x 20 mm, 1 A / 250 V, träge Gewicht: 2,5 kg 11.
