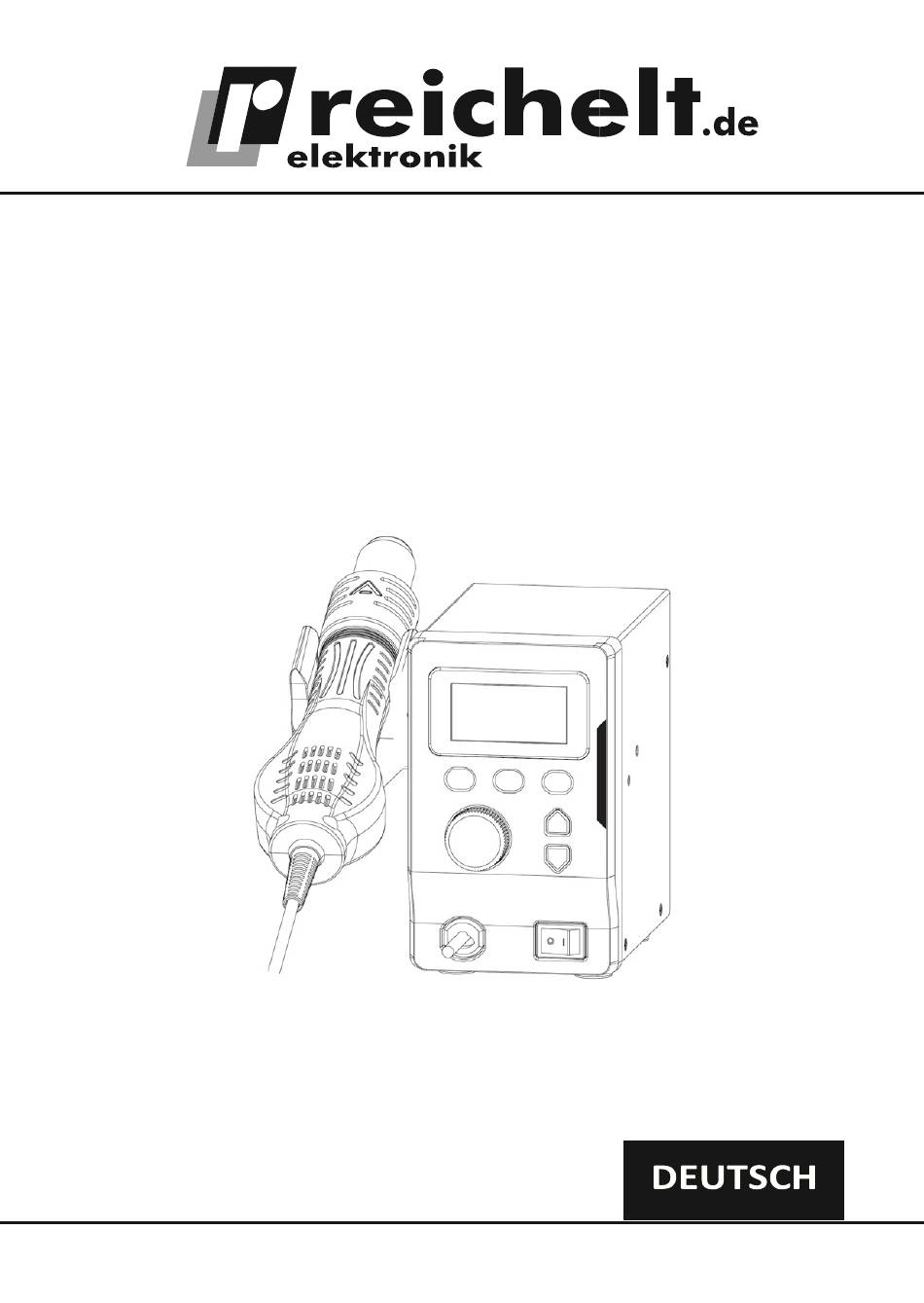

- Seite 1 Heißluftstation ATTEN ST-8800D/WX-2008D – Benutzerhandbuch –...
- Seite 2 Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2020 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.
- Seite 3 1. Urheberrechtsinformation Das Design dieses Produkts (einschließlich interner Software) und seines Zubehörs unterliegt dem Schutz der einschlägigen Landesgesetze. Jeder Verstoß gegen die entsprechenden Rechte unseres Unternehmens wird rechtlich geahndet. Benutzer müssen sich bei der Verwendung dieses Produkts bewusst an die einschlägigen Landesgesetze halten. 2.
- Seite 4 WARNUNG Bei der Verwendung dieses Produkts kann die Düse der Heißluftpistole mit einer Temperatur von bis zu 100-480 °C Verbrennungen beim Benutzer verursachen oder bei unsachgemäßer Verwendung zu einem Brand führen. Daher müssen Benutzer die folgenden Regeln strikt beachten: • Das Werkzeug muss auf seinen Ständer gestellt werden, wenn es nicht verwendet wird. •...
- Seite 5 5. Schematische Darstellung der gesamten Ausrüstung LCD Bildschirm Schnelltaste 2/ Menü- Beenden-Taste Schnelltaste 1/ Menütaste/ Schnelltaste 3/ Menütaste/ Menüumschalttaste Menü-Umschalttaste Temp Plus-Taste Luftmengenregler Temp Minus-Taste Stromschalter Heißluftgriff-Schnittstelle 6. AnschlussAbbildung für das gesamte Gerät Packliste: Heißluftstation 1 STÜCK + Heißluftpistolenhalter 1 STÜCK + 4 STÜCK Düsen + 1 STÜCK Netzkabel + 1 STÜCK Erdungskabel + 1 STÜCK Handbuch Hinweis: Der Heißluftgriff ist fest mit der Station verbunden.
- Seite 6 7. Technische Daten Modell ST-8800D/WX-2008D Stromspannung AC230V±10% 50Hz (110V±10% 60Hz Optional) Strom 800W (Max) Sicherungstyp T5A (230 VAC) T10A (110 VAC) Temperaturbereich: 100°C ~500°C/212°F~932°F Einstellbereich der Luftmenge 10%~100% Temperatureinheit °C/°F (Standard °C) Luftstrom 30~120L/min Kühlfunktion der Standby-Heizung Unterstützung Wartung Anzeige SE ist ein Sensorfehler Anzeige HE ist ein Heizungskernfehler.
- Seite 7 8. LCD-Beschreibung 1.REAL: Echter Temperaturstatus 2.SET: Starten und Temperaturstatus einstellen 3.Istwert der Temperatur 4. Anzeigeleiste für Heizleistungsstatus 5.Symbol für Schloss 6. Einstellungswert anzeigen 7. Prozentsatz des Luftstroms 8. Temperatureinheit 9. Startbildschirm Nach dem Einschalten der Station schaltet sich das Display ein und zeigt eine Sekunde lang die Versionsnummer des Systems an.
- Seite 8 10.2 Anzeigebildschirm der Timing-Funktion Abbildung 1-3 zeigt, dass die Zeitmessung funktioniert. Die Luftpistole kühlt ab und geht dann in den AUS-Zustand, wenn die Zeit Null ist. Abbildung 1-3 10.3. Standby-Status der Heißluftpistole Abbildung 1-4 ist die Luftpistole Standby-Status, kann auch die Einstellung der Werte ändern.
- Seite 9 Abbildung 1-6 Abbildung 1-7 12. Kühlluftfunktion Die Heißluftpistole wechselt in den Kühlluftmodus, wenn der eingestellte Temperaturwert unter 100 ° C liegt, die Schnelltaste „1“ wechselt standardmäßig in den Kühlluftmodus. Kühlluftmodusanzeige CL (Abbildung) das Heizelement heizt nicht, die Luftpistole bläst kühle Luft. Abbildung 1-8 13.
- Seite 10 14.2 Zeitsteuerung Drücken Sie im HT-Menü die Tasten „▲“ und „▼“, um die Arbeitszeit einzustellen. [1] [3]-Taste zum Umschalten des Menüs nach oben oder unten, [2]-Taste zum Verlassen und Speichern der Einstellwerte. (Abbildung 1-10) Display OFF zum Ausschalten der Zeitfunktion. Die minimale Einstellzeit beträgt 10 Sekunden und die maximale 900 Sekunden.
- Seite 11 14.5 Temperaturkalibrierung Drücken Sie im CAL-Menü die Tasten „▲“ und „▼“, um den Wert einzustellen. Kalibrierbereich [-50 °C ~ 50 °C (-90 °F ~ 90 °F)]. Wenn die tatsächliche Temperatur niedriger als die angezeigte Temperatur ist, nimmt die Kompensation einen positiven Temperaturwert an.
- Seite 12 14.7 Passworteinstellungsfunktion Drücken Sie im PSD-Menü die Tasten „▲“ und „▼“, um den Passwort-Einstellwert anzupassen. Der Passwortwert kann von „01“ bis „999“ eingestellt werden. (Abbildung 1-19) Anzeige 00 bedeutet, dass die Passwortfunktion ausgeschaltet ist (Abbildung 1-20), um die Menüschnittstelle aufzurufen. Wenn Sie das erste Mal kein Passwort eingeben, drücken Sie die Taste 2, um in den Menümodus zu gelangen, legen Sie dann das Passwort fest und drücken Sie die Taste 2, um das Menü...
- Seite 13 Wartung (Abbildung 1-23) Anzeige SE ist ein Sensorfehler, (Abbildung 1-24) Anzeige HE ist ein Heizkernfehler. Abbildung 1-23 Abbildung 1-24...
- Seite 14 15. EU-Konformitätserklärung Inverkehrbringer: reichelt elektronik GmbH & Co. KG Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: ST-8800D/WX-2008D allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nach- folgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitäts- erklärung trägt der Inverkehrbringer.
