Inhaltszusammenfassung für reichelt elektronik ATTEN ST-8802

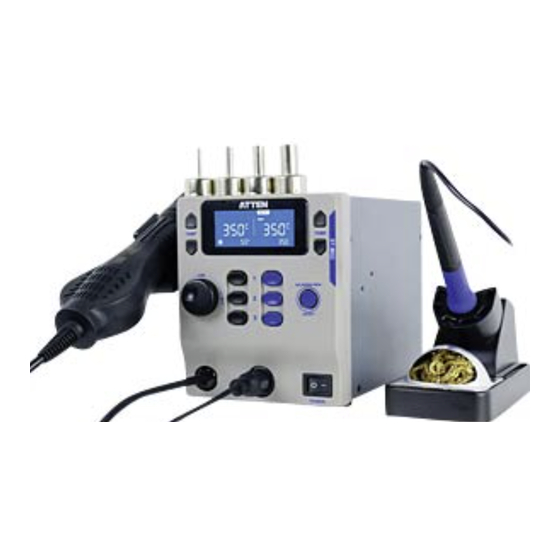

- Seite 1 2 in 1 Nacharbeitsstation ATTEN ST-8802/ST-8865 – Benutzerhandbuch –...
- Seite 2 Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2020 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.
- Seite 3 1. Urheberrechtsinformation Das Design dieses Produkts (einschließlich interner Software) und seines Zubehörs unterliegt dem Schutz der einschlägigen Landesgesetze. Jede Verletzung der entsprechenden Rechte unseres Unternehmens wird rechtlich geahndet. Benutzer müssen sich bei der Verwendung dieses Produkts bewusst an die einschlägigen Landesgesetze halten. 2.
- Seite 4 WARNUNG Bei der Verwendung dieses Produkts kann die Sprühdüse der Heißluftpistole mit einer Temperatur von bis zu 100-480 °C Verbrennungen beim Benutzer verursachen oder bei unsachgemäßer Verwendung zu einem Brand führen. Daher müssen Benutzer die folgenden Regeln strikt beachten: • Dieses Werkzeug muss auf seinen Ständer gestellt werden, wenn es nicht verwendet wird. •...
- Seite 5 • Nehmen Sie keine Veränderungen an diesem Produkt oder dessen Zubehör vor, da sonst die ursprüngliche Garantie erlischt oder das Produkt beschädigt werden kann. • Halten Sie beim Ein- und Ausstecken des Netzkabels und des Griffsteckers den Steckerkörper fest und ziehen Sie nicht am Kabel. •...
- Seite 6 7. Technische Daten Modell ST-8802/ST-8865 Lötstation Heißluftstation Stromspannung Wechselstrom 230 V ±10 % 50 Hz (110 V ±10 % 60 Hz) Sicherungstyp T5A (230 VAC) T10A (110 VAC) Strom 65 W 800W Temperaturbereich 80°C ~480°C/176°F~896°F 100°C ~500°C/212°F~932°F Temperaturstabilität ±2°C ±5°C Anpassung der Knopf Luftmenge...
- Seite 7 Heißluftstation auf der linken Seite, Lötstation auf der rechten Seite. 1. IST Echter Temperaturstatus 6. Lüfter-Symbol 2. EINSTELLEN: Starten und 7. Temperatureinheit Temperaturstatus einstellen 8. Prozentsatz des Luftstroms 3. Anzeigeleiste für Heizleistungsstatus 9. Voreingestellter Temperaturwert 4. Ist-Temperaturwert 10. Luftmengenwert 5. Symbol für Schloss 9.
- Seite 8 10.3. Heizung ausgeschaltet Bedeutung rechts (Abbildung 1-3): Wenn die Lötstation ausgeschaltet ist, heizt sie nicht, Sie müssen den Netzschalter erneut drücken, um die Lötstation einzuschalten. Bedeutung links (Abbildung 1-3): Wenn die Heißluftstation ausgeschaltet ist, kann sie nicht durch Festhalten des Griffes in Betrieb genommen werden, sondern muss durch Drücken des Netzschalters in der Seitentaste der Heißluftstation wieder eingeschaltet werden.
- Seite 9 Abbildung 1-4 11.2 Abrufen und Speichern der Shortcut-Temperatur (benutzerdefiniert) Die voreingestellte Temperatur/Luftmenge kann schnell durch Drücken der linken Taste 1/2/3 bei normalem Betrieb abgerufen werden (Abbildung 1-5). Voreingestellte Temperatur/Luftmenge kann bei normalem Betrieb gespeichert werden, aktuelle Einstellung Temperatur/Luftmenge kann in Taste 1/2/3 gespeichert werden, indem Taste 1/2/3 länger als 3 Sekunden gedrückt wird.
- Seite 10 11.4 Menümodus Drücken Sie bei normaler Arbeit die linke Taste “1” + “3” länger als 3 Sekunden, um die Passworteingabeschnittstelle aufzurufen. Beim ersten Mal kein Passwort. Drücken Sie die Taste 2, um in den Menümodus zu gelangen, und geben Sie dann das Passwort ein, um darauf zuzugreifen.
- Seite 11 11.4.3 Temperatursperrfunktion Die Temperatursperrfunktion kann im Menü Loc durch Drücken der linken „▲“- oder „▼“-Taste ein- oder ausgeschaltet werden (Abbildung) 1-10, EIN bedeutet Temperatursperrfunktion einschalten, AUS bedeutet Temperatursperrfunktion ausschalten); Sie können das Menü durch Drücken der Taste „1“ oder „3“ nach oben oder unten durchblättern und dann die Taste „2“...
- Seite 12 11.4.5 Temperatureinheit umschalten Im Menü CF-Modus können die Temperatureinheiten ( °C & °F ) durch Drücken der linken „▲“- oder „▼“-Taste umgeschaltet werden. Abbildung. 1-12, stellen Sie -C- ein, was bedeutet, dass die Temperatureinheit °C ist; „set -F-“ was bedeutet, dass die Temperatureinheit °F ist;...
- Seite 13 Abbildung 1-15 11.4.8 Werkseinstellung wiederherstellen Drücken Sie im FAC-Menü die linken Tasten „▲“ und „▼“, um ON/OFF einzustellen. Drücken Sie die Taste [2], wenn das Menü eingeschaltet ist, und kehren Sie dann zur normalen Betriebsschnittstelle zurück, um die Werkseinstellungen wiederherzustellen. Die Funktion zum Wiederherstellen der Werkseinstellungen der Heißluftpistole und des Lötkolbens würden gleichzeitig eingestellt.
- Seite 14 Abbildung 2-1 Abbildung 2-2 12.1 Abrufen und Speichern der Shortcut-Temperatur (benutzerdefiniert) Unter normalem Arbeitsstatus, Abrufen der Shortcut-Temperatur: Es kann die voreingestellte Temperatur schnell als aktuelle Arbeitstemperatur abrufen. Durch Drücken der rechten Taste “1”/”2”/”3”. (Abbildung 2-3) Unter normalem Arbeitsstatus, Shortcut-Temperatur speichern: Es kann die aktuelle Arbeitstemperatur im Speicher speichern.
- Seite 15 12.2.1 Tastendefinition im Menüeinstellungsmodus ▲ Parameter Plus ▼ Parameter Minus Knopf „1”: Menüseite nach oben Taste „2“: Einschalttaste der Lötstation Menü schließen Taste „3“: Menüseite nach unten Abbildung 2-4 12.2.2 Automatische Abschaltung /Schlaffunktion Drücken Sie im SLP-Menü rechts „▲“ und „▼“, um die Schlafparameter einzustellen: Aus-/Einschaltzeit: 10–60 (Standardeinstellung 10) Minuten.
- Seite 16 Abbildung 2-6 12.2.4 Temperaturkalibrierung Drücken Sie im Menü CAL-Modus die rechte Taste „▲“ oder „▼“, um die Temperaturkalibrierungsfunktion zu aktivieren, deren Kalibrierungsbereich -50 °C ~ 50 °C (-90 °F ~90 °F ) ist. Der Kalibrierwert ist negativ, da die tatsächlich gemessene Temperatur niedriger als die eingestellte Temperatur ist;...
- Seite 17 Abbildung 2-8 12.2.6 Passworteinstellungsfunktion Drücken Sie im PSD-Menü nach links „▲“ und „▼“, um den Passwort-Einstellwert anzupassen. Der Passwortwert kann von „01“ bis „999“ eingestellt werden. Abbildung 2-9 zeigt an, dass die Passwortfunktion ausgeschaltet ist. Abbildung 2-10 Anzeige Rufen Sie die Menüoberfläche auf. Geben Sie das Passwort ein und drücken Sie die Taste „2“, um den Zugang zum Menü...
- Seite 18 12.2.8 Werkseinstellung wiederherstellen Drücken Sie im FAC-Menü die Rechtstasten „▲“ und „▼“, um ON/OFF einzustellen. Drücken Sie die Taste [2], wenn das Menü eingeschaltet ist, und kehren Sie dann zur normalen Betriebsschnittstelle zurück, um die Werkseinstellungen wiederherzustellen. Die Funktion zum Wiederherstellen der Werkseinstellungen der Heißluftpistole und des Lötkolbens würden gleichzeitig eingestellt.
- Seite 19 13. EU-Konformitätserklärung Inverkehrbringer: reichelt elektronik GmbH & Co. KG Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: ST-8802/ST-8865 allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nach- folgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitäts- erklärung trägt der Inverkehrbringer.
