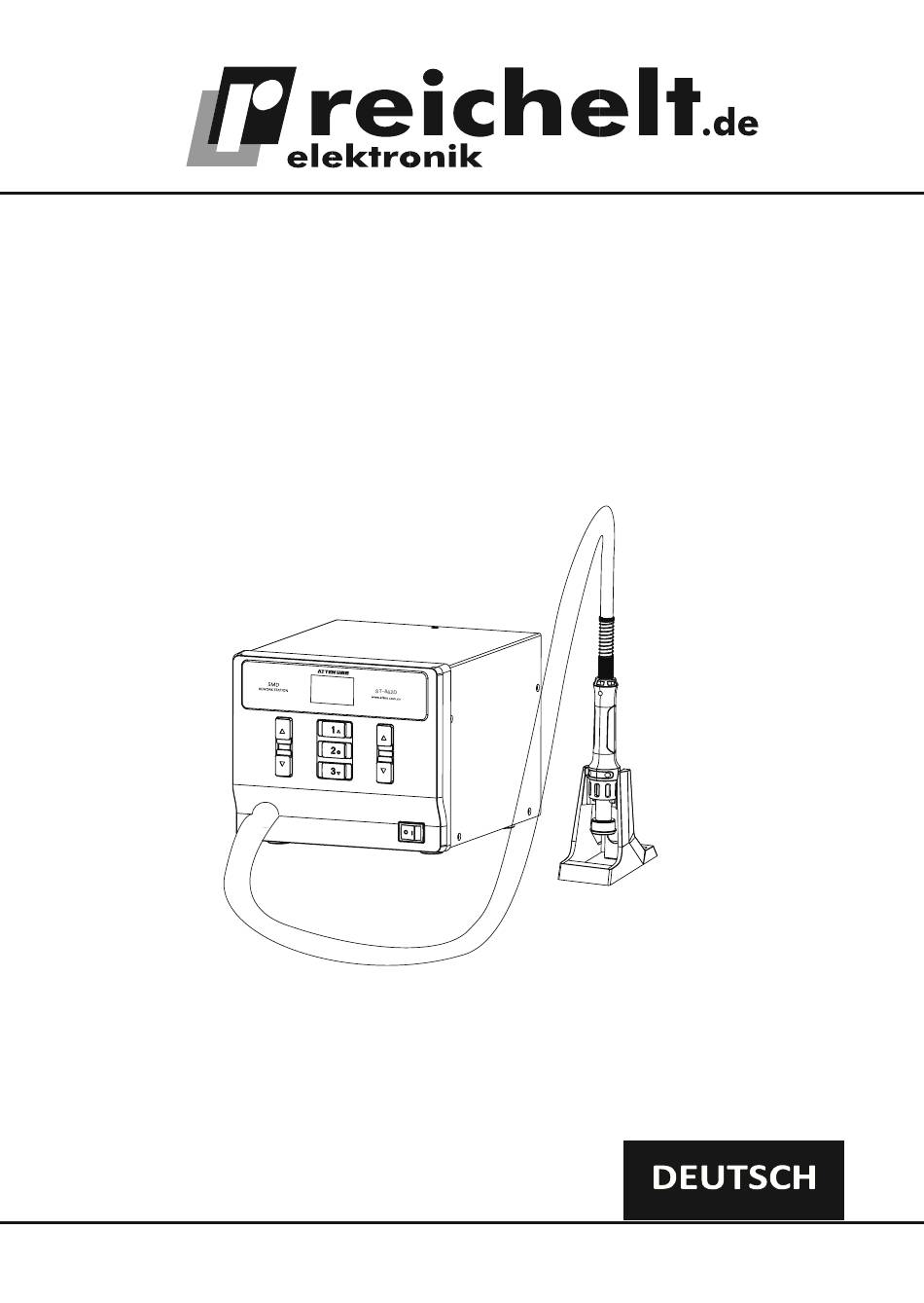

- Seite 1 Heißluftstation ATTEN ST-862D – Benutzerhandbuch –...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2020 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Sicherheitsvorkehrungen
Urheberrechtsinformation Das Design dieses Produkts (einschließlich interner Software) und seines Zubehörs unterliegt dem Schutz der einschlägigen staatlichen Gesetze. Jede Verletzung der entsprechenden Rechte unseres Unternehmens wird rechtlich geahndet. Benutzer müssen sich bei der Verwendung dieses Produkts bewusst an die einschlägigen staatlichen Gesetze halten. - Seite 4 Vorsicht • Um den normalen Betrieb der ESD-Funktion dieses Produkts sicherzustellen, darf nur ein dreiadriges Netzkabel als Host-Verbindungsleitung verwendet werden. • Spielen Sie nicht und führen Sie keine ähnlichen gefährlichen Handlungen aus, wenn Sie dieses Gerät verwenden, da dies leicht zu Verletzungen bei anderen oder sich selbst führen kann. •...
-
Seite 5: Schematische Darstellung Des Gesamten Geräts
1. Schematische Darstellung des gesamten Geräts Schnellzugriffstaste 1/ SMD- Menütaste/ NACHBEARBEITUNGSSTATION Menüaufwärtstaste Temp Plus-Taste Gebläse Plus-Taste Temp-Minus-Taste Gebläse Minus-Taste Kurztaste 2/Menü Tastenkombination/ beenden Taste Menütaste/ Menü-Umschalttaste Heißluftgriff- Schnittstelle Stromschalter SCHNITTSTELLE STROM 2. Anschlussplan für das gesamte Gerät 4x Sprühdüse Netzkabel ST-862D-Host A2605 6.5mm... -
Seite 6: Technische Daten
3. Technische Daten Modell ST-862D Spannung AC230 V ± 10 % 50 Hz (110 V± 10 % 60 Hz optional) Leistungsaufnahme 1000 W (max.) Sicherungstyp T6,3A (230 VAC) T12A (110 VAC) Temperaturbereich 100 °C ~ 480 °C / 212 °F ~ 896 °F Einstellbereich der Luftmenge 1 % ~ 99 % Temperatureinheit... -
Seite 7: Lcd-Beschreibung
4. LCD-Beschreibung 1. REAL: Realer Temperaturstatus 2. SET: Starten und Temperaturstatus einstellen REAL SE T 3. Tatsächlicher Temperaturwert 4. Anzeigeleiste für den Heizleistungsstatus 5. Symbol für Schloss 6. Einstellwert anzeigen 7. Prozentsatz des Luftstroms 8. Temperatureinheit Startbildschirm Nach dem Einschalten der Station schaltet sich das Display ein und zeigt eine Sekunde lang die Versionsnummer des Systems an, bevor auf die normale Anzeige umgeschaltet wird. -
Seite 8: Temperatur-/Luftstromeinstellung
5. Temperatur-/Luftstromeinstellung 1. Stellen Sie die Luftmenge ein: Drücken Sie die Lufttaste „ ▲“ oder „ ▼“ (siehe ABB 1-4). Langes Drücken für schnelle Anpassung. Wenn Sie die Taste 3 Sekunden lang nicht drücken, wird die Einstellung automatisch gespeichert. 2. Temperaturwert einstellen (wenn Temperaturwert gesperrt ist, kann er nicht eingestellt werden): Drücken Temperatur „▲“... -
Seite 9: Menümodus
6. Menümodus Rufen Sie den Menümodus auf, indem Sie die Tasten „1“ und „3“ länger als 3 Sekunden drücken im Arbeitsstatus. 1. Tastendefinition im Menüeinstellungsmodus Taste „1“: Menüseite nach oben Taste „2“: Menü verlassen Taste „3“: Menüseite nach unten Parameter plus Parameter minus ABB. -
Seite 10: Werkseinstellungen Wiederherstellen
4. Werkseinstellungen wiederherstellen Drücken Sie im FAC-Menü die Tasten „ ▲ “ und „ ▼ “, um ON/OFF einzustellen. Drücken Sie die [2]-Taste, wenn das Menü eingeschaltet ist, und kehren Sie dann zur normalen Betriebsoberfläche zurück, um die Werkseinstellungen wiederherzustellen ABB. -
Seite 11: Definition Der Arbeitsfunktion
6. Tasten Bedientonfunktion Im Menü BL-Modus kann der Benutzer die Signaltonfunktion durch Drücken der Taste „ ▲ “ oder „ ▼ “ ein- und ausschalten. Siehe Abb. 1-16, AUS, Signaltonfunktion deaktivieren; Siehe Abb. 1-17, ON aktiviert die Piepfunktion. ABB. 1-16 ABB. -
Seite 12: Fehlerinformationen
9. Optionen Startmodus (S-S): Option Startmodus Aufheizen, es stehen zwei Optionen zur Verfügung Nor: Normal (Standard) Die Standby-Funktion ist nicht eingeschaltet oder in den Standby-Modus versetzt: Das Ein- und Ausschalten des Geräts wird über die Grifftaste gesteuert, zum Öffnen einmal drücken, zum Schließen erneut drücken. Wechseln in den Standby-Modus Die Standby-Funktion wurde eingeschaltet, aber nicht in den Standby-Modus versetzt: Der Ausgang wird vom Griffsitz gesteuert, der Griff startet sofort, wenn er vom Griffsitz entfernt wird;... -
Seite 13: Eu-Konformitätserklärung
8. EU-Konformitätserklärung Inverkehrbringer: reichelt elektronik GmbH & Co. KG Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: ATTEN ST-862D allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nach-folgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitäts-erklärung trägt der Inverkehrbringer.
