P3800 Series
Bedienungshandbuch
4. Schließen Sie das Behälterventil (3).
5. Drehen Sie die Winde hinein, um Systemdruck zu erzeugen. Die von der
Kalibrierdruck erzeugen
Um einen gewünschten Druck zu erzeugen, wählen Sie Gewichte derart aus, dass die
Summe aller Gewichte (der entsprechende Druckwert ist auf der Oberseite der Gewichte
angegeben) PLUS dem auf dem Träger markierte Druck gleich dem gewünschten Druck
ist. Laden Sie die Gewichte nacheinander auf den Träger, und achten Sie auf die korrekte
Position.
Drehen Sie die Winde hinein (im Uhrzeigersinn), um Druck zu erzeugen, bis der
Gewichtestapel zu steigen beginnt. Drehen Sie den Gewichtestapel bei ungefähr
40 U/min mit Ihren Handflächen zu beiden Seiten des Stapels im Uhrzeigersinn.
Drehen Sie die Winde hinein oder heraus, um die Höhe des Gewichtestapels einzustellen,
bis die Unterkante des untersten Gewichts an der auf dem Anzeigepfosten markierten
mittleren Schwebeposition ausgerichtet ist (siehe Abbildung 3-8). Die Bereiche über und
unter der mittleren Schwebeposition zeigen das obere und untere Ende des Hubwegs der
Kolbenbaugruppe an.
Wichtig ist, dass der Gewichtestapel sich nicht mehr dreht, wenn Gewichte hinzugefügt
oder entfernt werden.
3-6
PRÜFANSCHLUSS
KZE
HD-VENTIL (1)

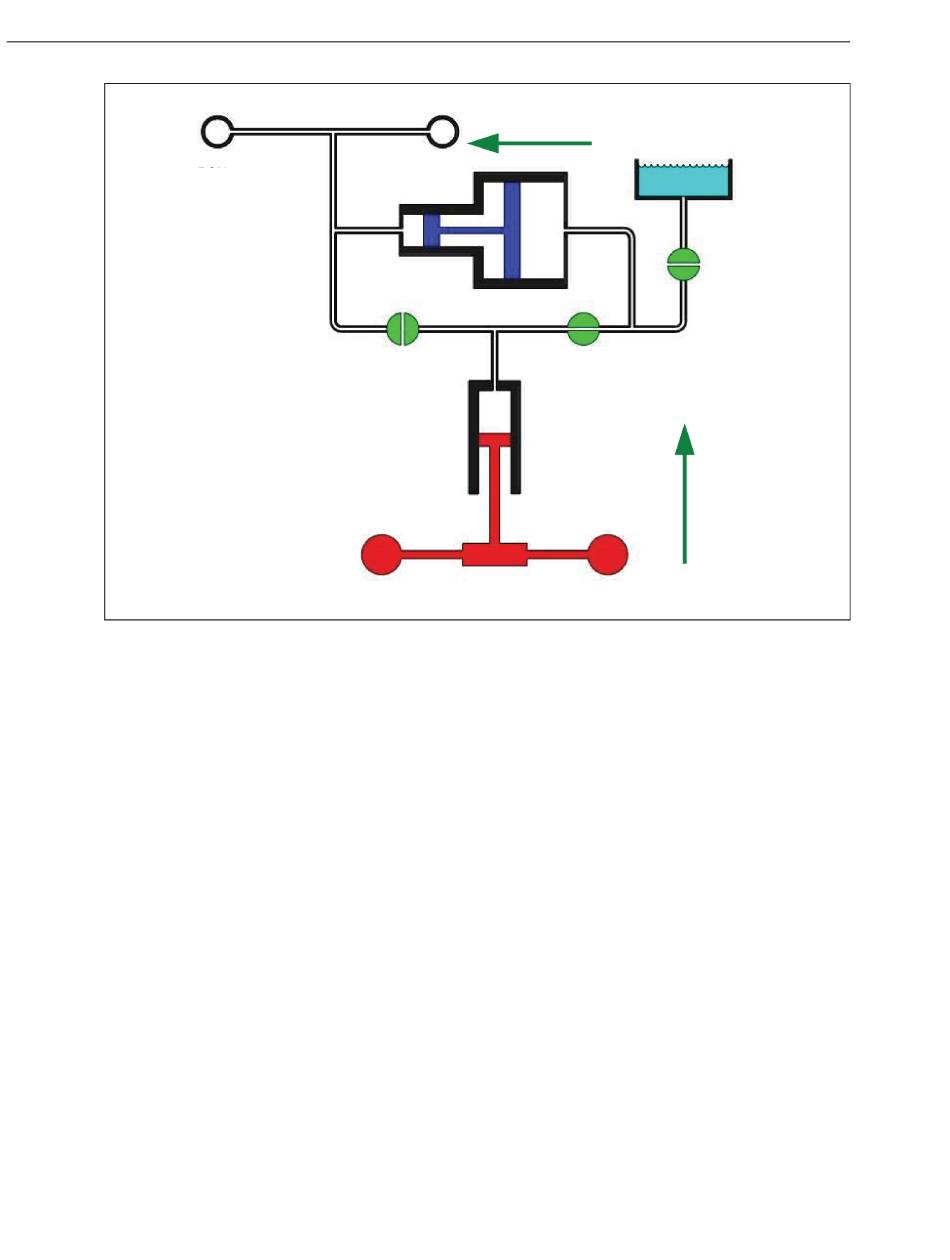

Abbildung 3-7. Behälterventil schließen
Schneckenpresse verdrängte Flüssigkeit verschiebt den Übersetzerkolben und erzeugt
Systemdruck, um den Messkolben und die Gewichte anzuheben.
ÜBERTRAGER
ND-VENTIL (2)
WINDE
BEHÄLTERVENTIL (3)
gnr08.eps
