Anschlüsse
Schließen Sie das zu prüfende Gerät mithilfe des mitgelieferten Adapters und
Blendenrings an der Prüfstation an.
Diese Einheit kann sehr hohe Drücke erzeugen, weshalb nur
Metall-Metall-Dichtungen erlaubt sind. Das heißt, es dürfen
keinerlei Dichtringe verwendet werden (siehe Abbildungen 3.1
und 3.2 bezüglich Dichtungsmethoden).
ADAPTERMUTTER
W Vorsicht
ZU PRÜFENDES GERÄT
TYP (1) METALL-METALL-DICHTUNG MIT
BLENDENRING UND EBENER UNTERSEITE
AUF ZU PRÜFENDEM GERÄT

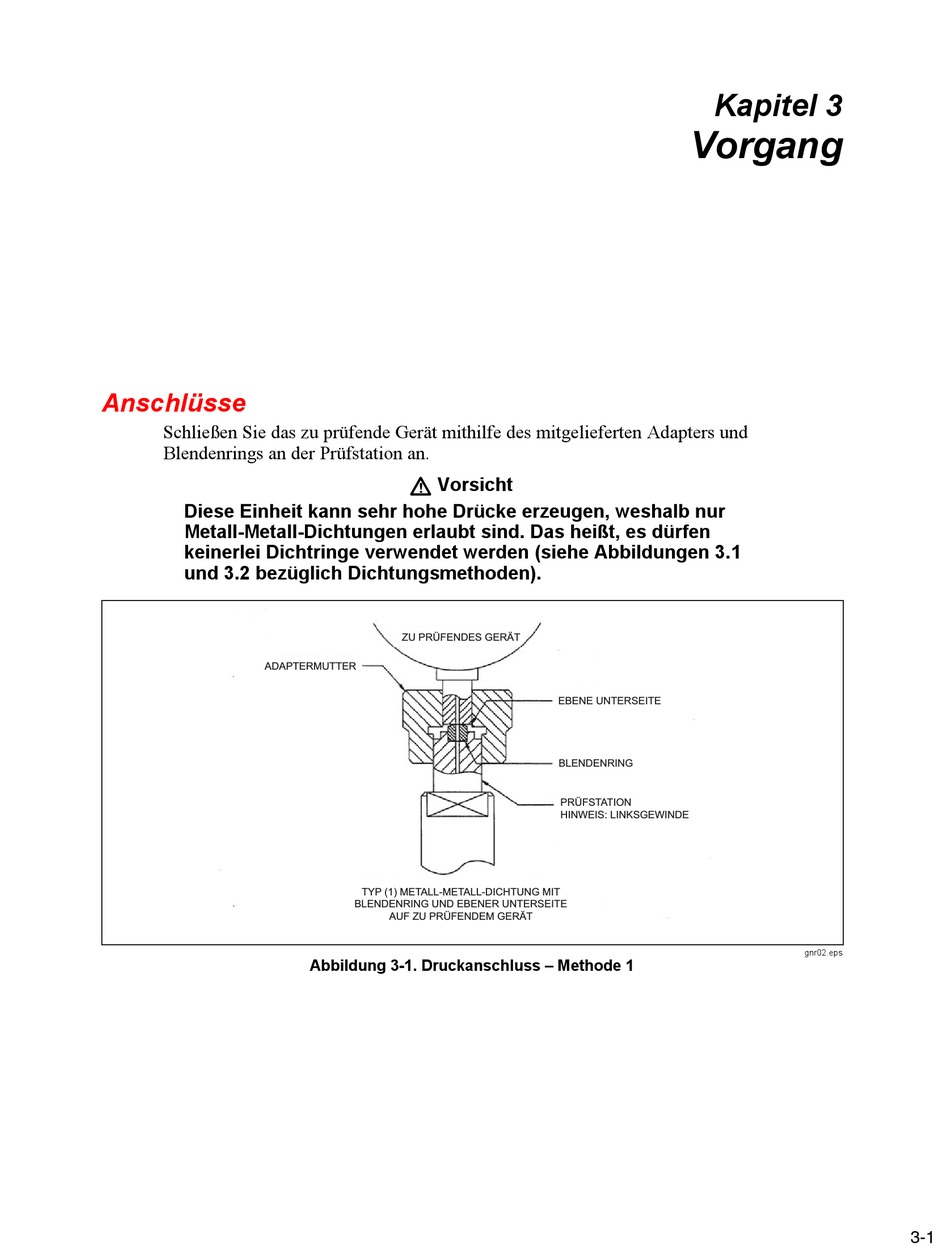

Abbildung 3-1. Druckanschluss – Methode 1
Kapitel 3
Vorgang
EBENE UNTERSEITE
BLENDENRING
PRÜFSTATION
HINWEIS: LINKSGEWINDE
gnr02.eps
3-1
