de | Produktbeschreibung
3.5

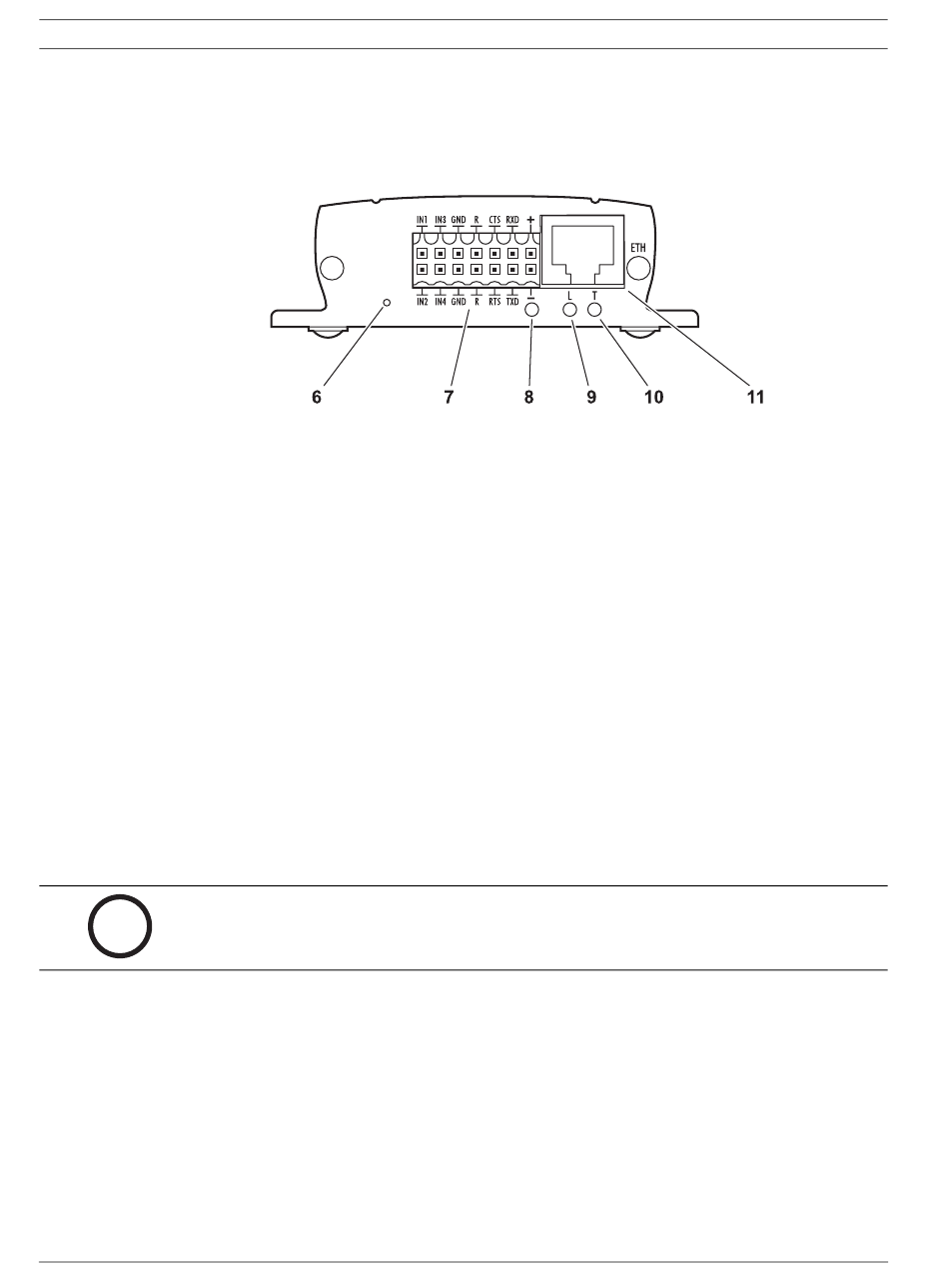

Anschlüsse auf der Rückseite
6
7
8
9
10
11
HINWEIS!
i
Weitere Informationen zu den LEDs finden Sie in Abschnitt 8.2 LEDs, Seite 70.
Zur Belegung der Klemmenbuchse siehe Abschnitt 8.6 Klemmenbuchse, Seite 71.
DOC | V4.0 | 2009.06
Factory-Reset-Taster
zum Wiederherstellen der werkseitigen Default-Einstellungen
Klemmenbuchse
für Alarmeingänge, Relaisausgang, serielle Schnittstelle und Spannungsversorgung
LED Betriebsstatus
leuchtet grün bei Betriebsbereitschaft
LED L
leuchtet grün bei bestehender Netzwerkverbindung
LED T
blinkt orange bei Datenübertragung über das Netzwerk
RJ45-Buchse ETH
zur Verbindung mit einem Ethernet-LAN (lokales Netzwerk), 10/100 MBit Base-T
