- Seite 1 VIP XD – Network video server...

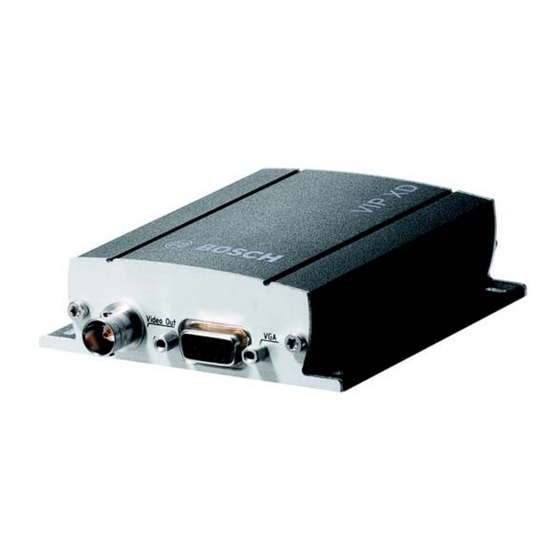

- Seite 2 Installation eines VIP XD und ersetzt nicht das vollständige Handbuch. Diese Schnellstartanleitung gilt für das Gerät VIP XD in der Basisversion und in der Audioversion. Das Titelbild zeigt den VIP XD in der Basisversion. In den Zeichnungen wird stellvertretend für beide Varianten der VIP XD in der Audioversion dargestellt.
- Seite 3 DE | 3 VIP XD | Schnellstartanleitung Lieferumfang • VIP XD Netzwerk Video Server, Basisversion oder Audioversion • Steckernetzteil mit vier Primäradaptern • Konfigurationskabel • CD-ROM • Schnellstartanleitung Bosch Security Systems | 2006-05 | V2.0...
- Seite 4 DE | 4 VIP XD | Schnellstartanleitung 1. Auspacken • Prüfen Sie die Lieferung auf Vollständigkeit und Unversehrtheit. • Lassen Sie das Gerät von Bosch Security Systems prüfen, wenn Sie eine Beschädigung feststellen! Bosch Security Systems | 2006-05 | V2.0...
-
Seite 5: Monitor Anschließen
DE | 5 VIP XD | Schnellstartanleitung 2. Monitor anschließen • Verbinden Sie einen Analog-Monitor mit der Buchse Video Out oder einen VGA-Monitor mit der Buchse VGA. Bosch Security Systems | 2006-05 | V2.0... -
Seite 6: Audioverbindungen Herstellen (Nur Audioversionen)
DE | 6 VIP XD | Schnellstartanleitung 3. Audioverbindungen herstellen (nur Audioversionen) • Verwenden Sie für Line-Audioverbindungen die Klinkenbuchsen. • Legen Sie die Mikrofon- und Lautsprecherverbindungen auf die entsprechenden Klemmen. Bosch Security Systems | 2006-05 | V2.0... -
Seite 7: Serielle Verbindung Herstellen
• Stecken Sie die offenen Leitungen des Konfigurationskabels in den Klemmensockel, der bereits mit dem Steckernetzteil verbunden ist. • Stecken Sie den Klemmensockel in die orange Buchse des Gerätes. • Verbinden Sie das Konfigurationskabel mit einer seriellen Schnittstelle des Computers. Bosch Security Systems | 2006-05 | V2.0... -
Seite 8: Alarm- Und Relaisleitungen Anschließen
DE | 8 VIP XD | Schnellstartanleitung 5. Alarm- und Relaisleitungen anschließen • Legen Sie die Alarmschalter auf die entsprechenden Klemmen. • Legen Sie die Schaltverbindungen auf die entsprechenden Klemmen. Bosch Security Systems | 2006-05 | V2.0... -
Seite 9: Netzwerkverbindung Herstellen
6. Netzwerkverbindung herstellen • Verbinden Sie das Gerät über die Buchse ETH mit dem Netzwerk. • Stellen Sie sicher, dass der korrekte Primäradapter angebracht ist und stecken Sie das Stecker- netzteil in eine geeignete Netzsteckdose. Bosch Security Systems | 2006-05 | V2.0... -
Seite 10: Ip-Adresse Zuweisen
• Starten Sie nach der Installation den Configuration Manager. Das Netzwerk wird automatisch nach kompatiblen Geräten durchsucht. • Wenn der VIP XD in der Liste angezeigt wird, klicken Sie auf den Eintrag und rechts im Fenster auf die Registerkarte Netzwerk. -
Seite 11: Verbindungsaufbau Prüfen
Hinweis: Die Grafikkarte des Computers muss auf eine Farbtiefe von 16 Bit oder 32 Bit einge- stellt sein, sonst werden Videobilder nicht dargestellt. • Verwenden Sie zur Navigation die Links am oberen Rand der Seiten. Bosch Security Systems | 2006-05 | V2.0... - Seite 12 Bosch Sicherheitssyteme GmbH Bosch Security Systems B.V. Robert-Koch-Straße 100 P.O. Box 80002 85521 Ottobrunn 5600 JB Eindhoven Germany The Netherlands www.bosch-sicherheitssysteme.de www.boschsecuritysystems.com © 2006 Bosch Sicherheitssysteme GmbH Subject to change. Printed in Germany. 2503B/0506/QIG_de/3d...
