Rack-Installation

In diesem Abschnitt erhalten Sie Informationen zur Montage des Gehäuses in einer Rack-
Einheit. Aufgrund der verschiedenen Rack-Modelle auf dem Markt kann die Montageprozedur
leicht abweichen. Beachten Sie auch die dem Rack beigelegte Installationsanleitung.
Hinweis!
i
Diese Schienenvorrichtung ist für ein Rack mit einer Tiefe zwischen 66 und 85 cm (26 und
33,5 Zoll) geeignet.
5.1

Identifizieren der Teile der Rack-Schienen

Das Gehäusepaket enthält zwei Schienenvorrichtungen, die für jeweils eine Seite des
Gehäuses ausgelegt und beschriftet sind. Jede Schienenvorrichtung besteht aus einer inneren
Schiene, die direkt am Gehäuse befestigt wird und einer äußeren Schiene, die am Rack
befestigt wird. Die äußere Schiene besteht aus zwei verschiebbaren Teilen, mit denen Sie die
Schiene an die Tiefe Ihres Racks anpassen können.
5.2

Trennen der Teile der Rack-Schienen

Im Lieferumfang des Gehäuses sind zwei Schienenvorrichtungen im Rack-Montagesatz
enthalten. Die Vorrichtung besteht jeweils aus zwei Teilen:
–
–
So trennen Sie die Innen- und Außenschienen:
1.
2.
Bosch Security Systems B.V.
1

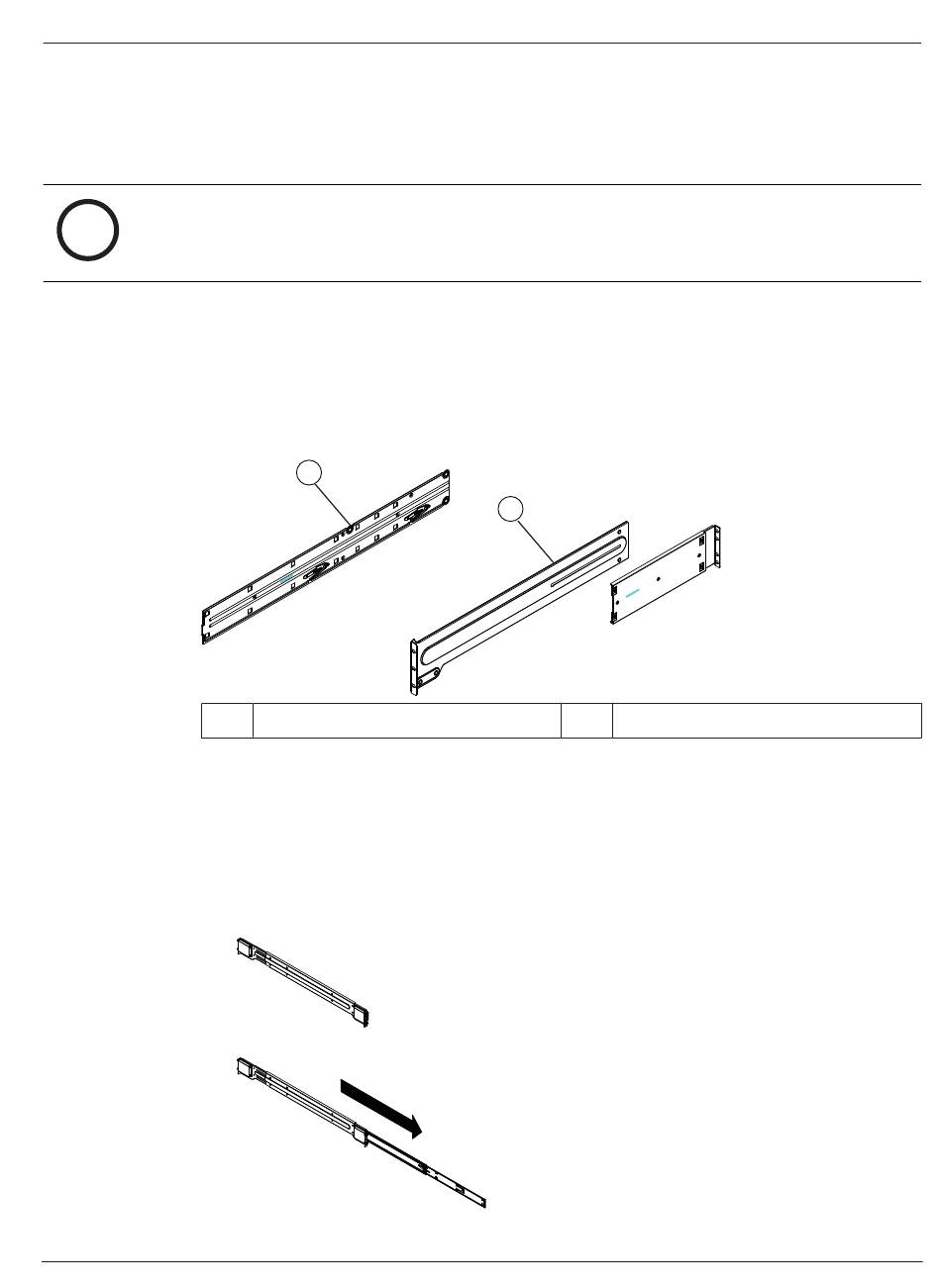

1 Rechte innere Schiene
einer inneren Gehäuseschiene, die direkt am Gehäuse befestigt wird
einer äußeren Rack-Schiene, die direkt am Rack befestigt wird
Suchen Sie in der Gehäuseverpackung nach der Schienenvorrichtung.
Fahren Sie die Schienenvorrichtung aus.
2
2
Installationshandbuch
Rack-Installation | de
Rechte äußere Schiene
