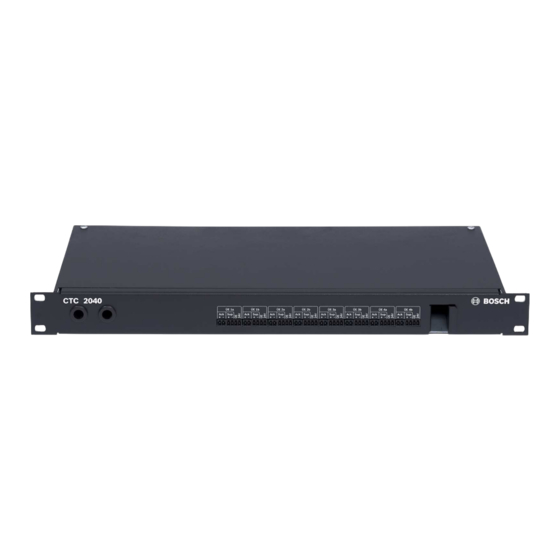

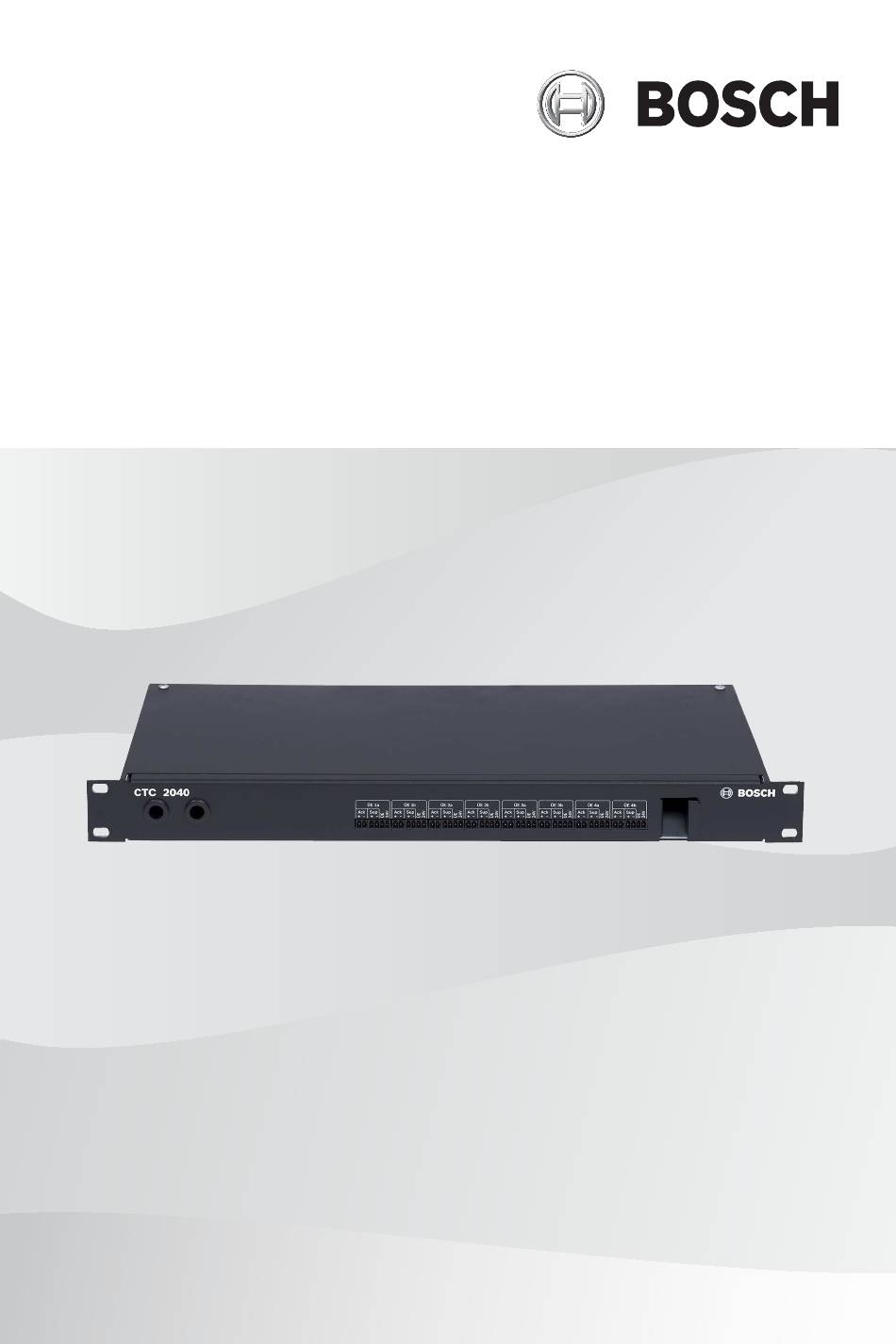

- Seite 1 CTC 2040 Anschlussbaugruppe Feuerwehrperipherie BAP‑CTC‑A | BAP‑CTC‑EX Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
CTC 2040 Anschlussbaugruppe Inhaltsverzeichnis | de Feuerwehrperipherie Inhaltsverzeichnis Sicherheitshinweise Allgemeine Hinweise Hinweise zur Entsorgung Einleitung Lieferumfang Systemübersicht Installation CTC 2040 Anschaltungen Technische Daten Bosch Sicherheitssysteme GmbH 2020.07 | V 1.5 | F.01U.280.599... -
Seite 4: Sicherheitshinweise
Installation erforderlich sind. Allgemeine Hinweise Hinweis! Die Installation darf nur von autorisiertem und eingewiesenem Fachpersonal durchgeführt werden. Hinweis! Verwenden Sie nur von Bosch Sicherheitssysteme mitgeliefertes und empfohlenes Montagematerial. Hinweis! Beachten Sie bei der Installation die entsprechenden regionalen und nationalen Vorschriften. Hinweis! Das Gerät darf erst in Betrieb genommen werden, wenn es die... -
Seite 5: Hinweise Zur Entsorgung
CTC 2040 Anschlussbaugruppe Sicherheitshinweise | de Feuerwehrperipherie Vorsicht! Elektrostatische Entladungen können elektronische Bauteile und Komponenten beschädigen und zerstören. Um Beschädigungen durch elektrostatische Entladungen zu vermeiden, sollten Sie elektrische Ladungen von Ihrem Körper ableiten, bevor Sie empfindliche Bauteile und Komponenten berühren. Hierzu sind die entsprechenden Schutzmaßnahmen ordnungsgemäß... -
Seite 6: Einleitung
CTC 2040 de | Einleitung Anschlussbaugruppe Feuerwehrperipherie Einleitung Über die BAP-CTC-A / BAP-CTC-EX CTC 2040 Anschlussbaugruppe Feuerwehrperipherie werden Feuerwehrperipherie-Geräte wie Feuerwehrbedienfelder (FBF), Feuerwehranzeigetableaus (FAT) und Übertragungseinrichtungen (ÜE) an das System UGM 2040 angeschlossen. Lieferumfang Der Lieferumfang BAP-CTC-A / BAP-CTC-EX CTC 2040 Anschlussbaugruppe Feuerwehrperipherie besteht aus einer... -
Seite 7: Systemübersicht
CTC 2040 Anschlussbaugruppe Systemübersicht | de Feuerwehrperipherie Systemübersicht Montageposition im 19"‑Schrank Abbildung 3.1: Schrankvorderseite mit Sicht auf vorderen Montagerahmen Aufbau BAP-CTC-A / BAP-CTC-EX CTC 2040 Anschlussbaugruppe Feuerwehrperipherie ÜE 1a ÜE 1b ÜE 2a ÜE 2b ÜE 3a ÜE 3b ÜE 4a ÜE 4b Bosch Sicherheitssysteme GmbH 2020.07 | V 1.5 | F.01U.280.599... - Seite 8 Feuerwehrperipherie Pos. Beschreibung Anzeige- und Bedieneinheit BE 2040/BE 2040 plus Montageposition für CTC 2040 Anschlussbaugruppe Feuerwehrperipherie: Die CTC 2040 Anschlussbaugruppe Feuerwehrperipherie ersetzt die vorinstallierte Leerblende unterhalb der Anzeige- und Bedieneinheit BE 2040/BE 2040 plus MCX 2040/BAP-MCX2-A / BAP-MCX2-EX MCX 2040 plus Anschalteeinheit 1 (MCX1) MCX 2040/BAP-MCX2-A / BAP-MCX2-EX MCX 2040 plus Anschalteeinheit 2 (MCX2)
-
Seite 9: Verkabelung Spannungsversorgung
CTC 2040 Anschlussbaugruppe Systemübersicht | de Feuerwehrperipherie Verkabelung Spannungsversorgung Ferrit DC24V DC24V 24 V Verteilung DC24V CTR1 CTA1 CTR2 CTA2 CTR3 CTA3 CTR4 CTA4 CTR5 CTA5 CTR6 CTA6 CTR7 CTA7 CTR8 CTA8 CTCB ÜE 1a ÜE 1b ÜE 2a ÜE 2b ÜE 3a... -
Seite 10: Installation
CTC 2040 de | Installation Anschlussbaugruppe Feuerwehrperipherie Installation Montageposition Die BAP-CTC-A / BAP-CTC-EX CTC 2040 Anschlussbaugruppe Feuerwehrperipherie wird im 19“‑Montagerahmen der Schrankvorderseite direkt unterhalb der Anzeige- und Bedieneinheit BE 2040/BE 2040 plus montiert und ersetzt somit die an dieser Position vorinstallierte Leerblende (siehe Montageposition im 19"‑Schrank, Seite 7 ). - Seite 11 CTC 2040 Anschlussbaugruppe Installation | de Feuerwehrperipherie Stecken Sie das vorinstallierte 24-V-Kabel an die entsprechende Anschlussposition an (siehe Verkabelung Spannungsversorgung, Seite 9 ). Nach Durchführung aller Anschaltungen, setzen Sie den Deckel der BAP-CTC-A / BAP-CTC-EX CTC 2040-Kassette wieder auf und schrauben Sie ihn mit den 2 Schnellverschlussschrauben fest.
-
Seite 12: Ctc 2040 Anschaltungen
CTC 2040 de | CTC 2040 Anschaltungen Anschlussbaugruppe Feuerwehrperipherie CTC 2040 Anschaltungen Brückenplan Anschaltung single und redundant single CTCB CTR1 CTA1 CTR2 CTA2 CTR3 CTA3 CTR4 CTA4 CTR5 CTA5 CTR6 CTA6 CTR7 CTA7 CTR8 CTA8 Rückmeldung Ansteuerung aktiv aktiv aktiv aktiv redundant... -
Seite 13: Anschaltung Üe2 Redundant Mit Mcx1 Und Mcx2
CTC 2040 Anschlussbaugruppe CTC 2040 Anschaltungen | de Feuerwehrperipherie Anschaltung ÜE2 redundant mit MCX1 und MCX2 aktiv CTCB CTR1 CTA1 CTR2 CTA2 CTR3 CTA3 CTR4 CTA4 CTR5 CTA5 CTR6 CTA6 CTR7 CTA7 CTR8 CTA8 Rückmeldung Ansteuerung ÜE 1a ÜE 1b ÜE 2a ÜE 2b... -
Seite 14: Technische Daten
CTC 2040 de | Technische Daten Anschlussbaugruppe Feuerwehrperipherie Technische Daten Elektrik Betriebsspannung 21 V DC bis 30 V DC Stromaufnahme – typisch 30 mA bei 24 V DC – max. siehe 2 x ADP 4000 Mechanik Kühlung passiv über Gehäuse Gehäusematerial Stahlblech, lackiert Gehäusefarbe... - Seite 16 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2020...
