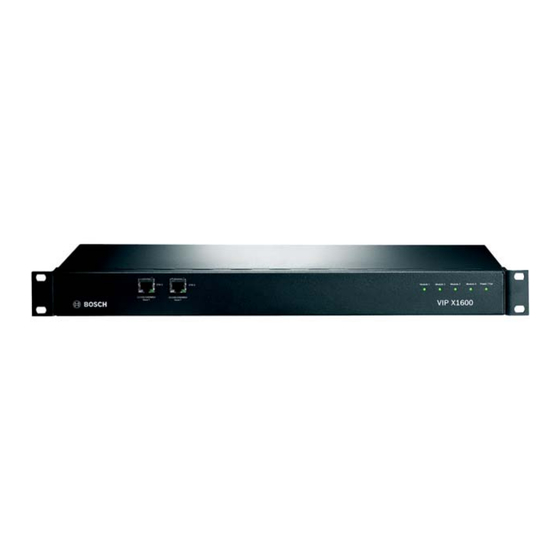

Bosch VIP X1600 Base Schnellstartanleitung
Vorschau ausblenden
Andere Handbücher für VIP X1600 Base:
- Bedienungsanleitung (132 Seiten) ,
- Schnellstarteranleitung (13 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch VIP X1600 Base
Inhaltszusammenfassung für Bosch VIP X1600 Base

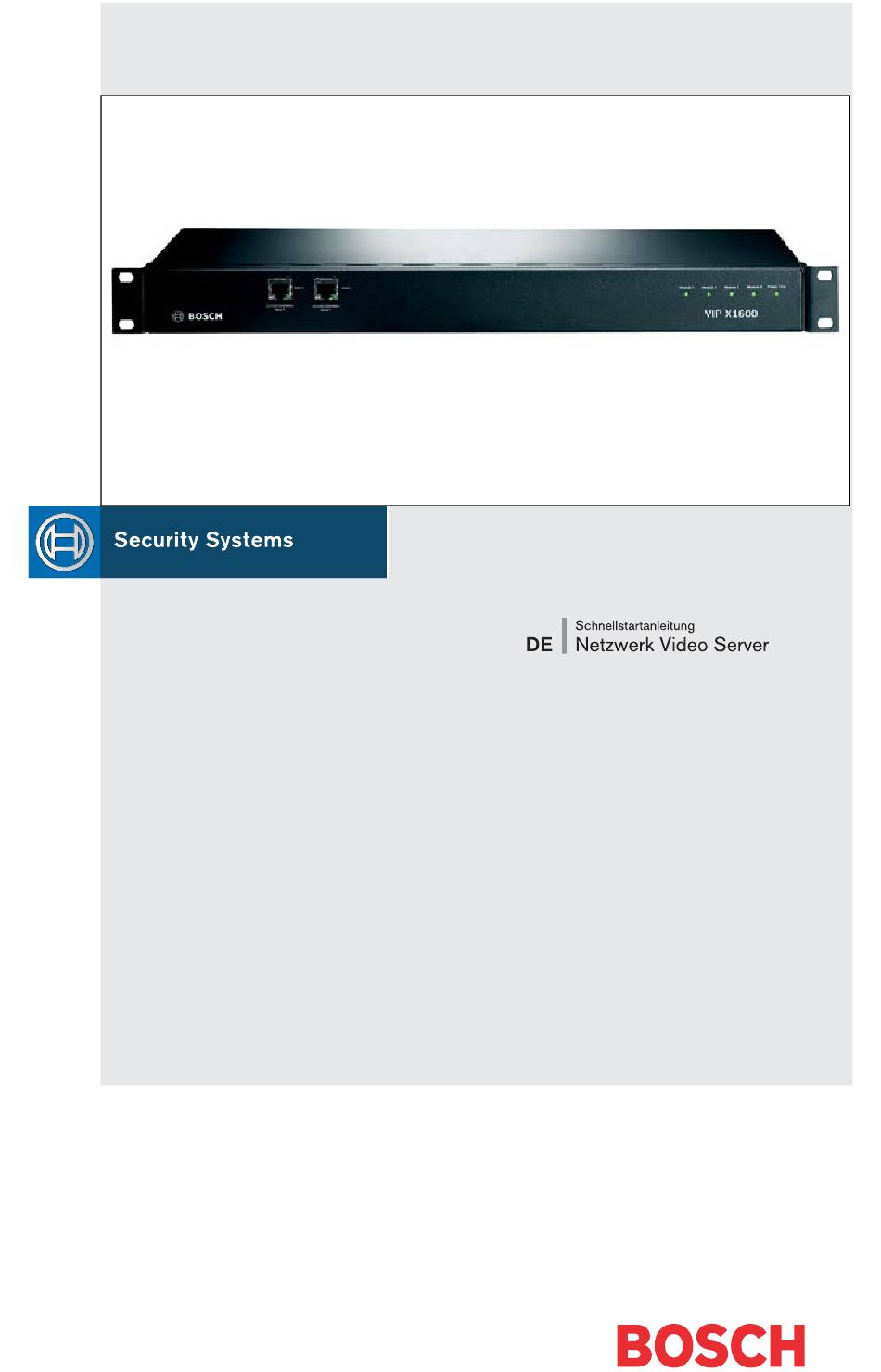

- Seite 1 VIP X1600 Base...
- Seite 2 Schnellstartanleitung zeigt nur das grundsätzliche Vorgehen zur Installation einer VIP X1600 Base und ersetzt nicht das vollständige Handbuch. Diese Schnellstartanleitung gilt für das Gerät VIP X1600 Base. Sie zeigt die Bestückung der VIP X1600 Base mit Modulen, die Montage und die erste Inbetriebnahme. In den Zeichnungen wird stellvertretend für alle Varianten ein VIP X1600 Modul in der Audioversion dargestellt.
- Seite 3 VIP X1600 Base | Schnellstartanleitung DE | 3 Lieferumfang • VIP X1600 Base • Montageset für Einbau in 19-Zoll-Racks (48-cm-Gestelle) • Selbstklebende Gehäusefüße • CD-ROM • Schnellstartanleitung Bosch Security Systems | 2006-08 | V2.0...
- Seite 4 DE | 4 Schnellstartanleitung | VIP X1600 Base 1. Auspacken • Prüfen Sie die Lieferung auf Vollständigkeit und Unversehrtheit. • Lassen Sie das Gerät von Bosch Security Systems prüfen, wenn Sie eine Beschädigung feststellen! Bosch Security Systems | 2006-08 | V2.0...
-
Seite 5: Base Vorbereiten
DE | 5 2. Base vorbereiten • Schrauben Sie bei Bedarf die beiden Winkel für den Schaltschrankeinbau an das Gehäuse. • Kleben Sie bei Verwendung als Tischgerät die vier Gehäusefüße unter das Gehäuse. Bosch Security Systems | 2006-08 | V2.0... -
Seite 6: Module Einbauen
3. Module einbauen • Setzen Sie das erste VIP X1600 Modul in die Führungsschienen links und rechts im ersten Steck- platz ganz links und schieben Sie das Modul vorsichtig bis zum Anschlag in die VIP X1600 Base ein. • Setzen Sie die vier Schrauben ein und ziehen Sie sie fest. -
Seite 7: Schaltschrankeinbau
• Setzen Sie die Käfigmuttern in die entsprechenden Bohrungen oder Ausbrüche des Schalt- schrankrahmens. • Heben Sie die VIP X1600 Base in den Schaltschrankrahmen und setzen Sie die Befestigungs- schrauben mit den Unterlegscheiben ein. • Ziehen Sie die Schrauben nacheinander fest und prüfen Sie abschließend noch einmal den festen Sitz aller Schrauben. - Seite 8 • Verbinden Sie das Netzteil mit dem Stromnetz. • Verbinden Sie bei Bedarf ein zweites Netzteil mit der Buchse INPUT 2. Hinweis: Netzteile gehören nicht zum Lieferumfang und sind in verschiedenen Varianten bei Bosch Security Systems erhältlich. Bosch Security Systems | 2006-08 | V2.0...
-
Seite 9: Netzwerkverbindung Herstellen
DE | 9 6. Netzwerkverbindung herstellen • Verbinden Sie die VIP X1600 Base über die Buchse ETH 1 mit dem Netzwerk. • Stellen Sie bei Bedarf über die Buchse ETH 2 eine redundante Netzwerkverbindung oder eine Verbindung mit einem iSCSI-RAID-System her. -
Seite 10: Ip-Adresse Zuweisen
• Tragen Sie im Feld IP-Adresse die gewünschte IP-Adresse ein (z.B. 192.168.0.16) und klicken Sie auf die Schaltfläche Setzen unten rechts im Fenster. Die IP-Adresse wird nach einem Neu- start des Gerätes gültig. Bosch Security Systems | 2006-08 | V2.0... -
Seite 11: Verbindungsaufbau Prüfen
Hinweis: Die Grafikkarte des Computers muss auf eine Farbtiefe von 16 Bit oder 32 Bit einge- stellt sein, sonst werden Videobilder nicht dargestellt. • Verwenden Sie zur Navigation die Links am oberen Rand der Seiten. Bosch Security Systems | 2006-08 | V2.0... - Seite 12 Bosch Sicherheitssyteme GmbH Bosch Security Systems B.V. Robert-Koch-Straße 100 P.O. Box 80002 85521 Ottobrunn 5600 JB Eindhoven Germany The Netherlands www.bosch-sicherheitssysteme.de www.boschsecuritysystems.com © 2006 Bosch Sicherheitssysteme GmbH Subject to change. VIPX1600BASE/0806/QIG_de/3...
