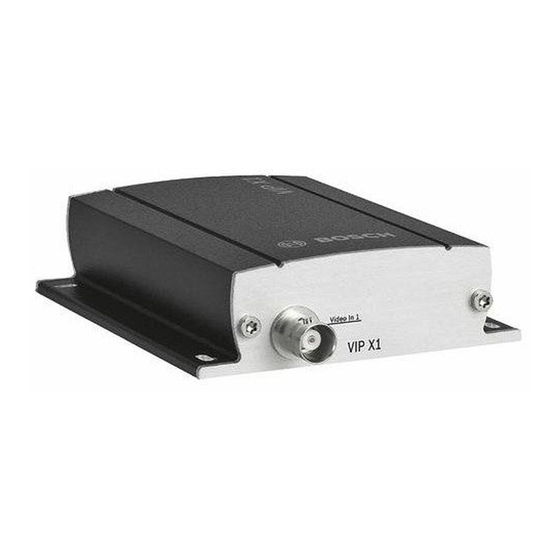

- Seite 1 VIP X1/VIP X2 – Network video server...
- Seite 2 Installation eines VIP X1 oder VIP X2 und ersetzt nicht das vollständige Handbuch. Diese Schnellstartanleitung gilt für die Geräte VIP X1 und VIP X2 in der Basisversion und in der Audioversion. Das Titelbild zeigt VIP X1 und VIP X2 in der Basisversion. In den Zeichnungen wird stellvertretend für alle Varianten der VIP X1 in der Audioversion dargestellt.
- Seite 3 DE | 3 VIP X1/VIP X2 | Schnellstartanleitung Lieferumfang • VIP X1 (oder VIP X2) Netzwerk Video Server, Basisversion oder Audioversion • Steckernetzteil mit vier Primäradaptern • Konfigurationskabel • CD-ROM • Schnellstartanleitung Bosch Security Systems | 2006-05 | V2.0...
- Seite 4 DE | 4 VIP X1/VIP X2 | Schnellstartanleitung 1. Auspacken • Prüfen Sie die Lieferung auf Vollständigkeit und Unversehrtheit. • Lassen Sie das Gerät von Bosch Security Systems prüfen, wenn Sie eine Beschädigung feststellen! Bosch Security Systems | 2006-05 | V2.0...
-
Seite 5: Kamera Anschließen
VIP X1/VIP X2 | Schnellstartanleitung 2. Kamera anschließen • VIP X1: Verbinden Sie die Kamera mit der Buchse Video In. • VIP X2: Verbinden Sie je eine Kamera mit den Buchsen Video In 1 und Video In 2. Bosch Security Systems | 2006-05 | V2.0... -
Seite 6: Audioverbindungen Herstellen (Nur Audioversionen)
DE | 6 VIP X1/VIP X2 | Schnellstartanleitung 3. Audioverbindungen herstellen (nur Audioversionen) • Verwenden Sie für Line-Audioverbindungen die Klinkenbuchsen. • Legen Sie die Mikrofon- und Lautsprecherverbindungen auf die entsprechenden Klemmen. Bosch Security Systems | 2006-05 | V2.0... -
Seite 7: Serielle Verbindung Herstellen
Konfigurationskabels in den Klemmensockel, der bereits mit dem Steckernetzteil verbunden ist. • Stecken Sie den Klemmensockel in die orange Buchse des Gerätes. • Verbinden Sie das Konfigurationskabel mit einer seriellen Schnittstelle des Computers. Bosch Security Systems | 2006-05 | V2.0... -
Seite 8: Alarm- Und Relaisleitungen Anschließen
DE | 8 VIP X1/VIP X2 | Schnellstartanleitung 5. Alarm- und Relaisleitungen anschließen • Legen Sie die Alarmschalter auf die entsprechenden Klemmen. • Legen Sie die Schaltverbindungen auf die entsprechenden Klemmen. Bosch Security Systems | 2006-05 | V2.0... -
Seite 9: Netzwerkverbindung Herstellen
6. Netzwerkverbindung herstellen • Verbinden Sie das Gerät über die Buchse ETH mit dem Netzwerk. • Stellen Sie sicher, dass der korrekte Primäradapter angebracht ist, und stecken Sie das Stecker- netzteil in eine geeignete Netzsteckdose. Bosch Security Systems | 2006-05 | V2.0... -
Seite 10: Ip-Adresse Zuweisen
• Tragen Sie im Feld IP-Adresse die gewünschte IP-Adresse ein (z.B. 192.168.0.30) und klicken Sie auf die Schaltfläche Setzen unten rechts im Fenster. Die IP-Adresse wird nach einem Neu- start des Gerätes gültig. Bosch Security Systems | 2006-05 | V2.0... -
Seite 11: Verbindungsaufbau Prüfen
Hinweis: Die Grafikkarte des Computers muss auf eine Farbtiefe von 16 Bit oder 32 Bit einge- stellt sein, sonst werden Videobilder nicht dargestellt. • Verwenden Sie zur Navigation die Links am oberen Rand der Seiten. Bosch Security Systems | 2006-05 | V2.0... - Seite 12 Bosch Sicherheitssyteme GmbH Bosch Security Systems B.V. Robert-Koch-Straße 100 P.O. Box 80002 85521 Ottobrunn 5600 JB Eindhoven Germany The Netherlands www.bosch-sicherheitssysteme.de www.boschsecuritysystems.com © 2006 Bosch Sicherheitssysteme GmbH Subject to change. Printed in Germany. 2501B/0506/QIG_de/3d...
