Röranslutning FIGHTER 1230
Allmänt
När Fighter 1230 är dockad mot pool, måste värmekret-
sen förses med en yttre cirkulationspump. Orsaken till
detta är att under poolladdning är det värmepumpens
interna cirkulationspump som håller uppe flödet genom
poolvärmeväxlaren och den extra/yttre cirkulationspum-
pen (P8) som håller uppe flödet i värmekretsen. Den
externa cirkulationspumpen kopplas till relä 12 (extra
reläkort), och den kommer att cirkulera värmebära-
ren i värmesystemet under driftlägena "Vår/Höst" och
"Auto(vinter)".
Givarplacering
Framledningsgivaren måste omplaceras från internt i
värmepumpen till ut på värmekretsen.
Framledningsgivaren
Poolgivaren

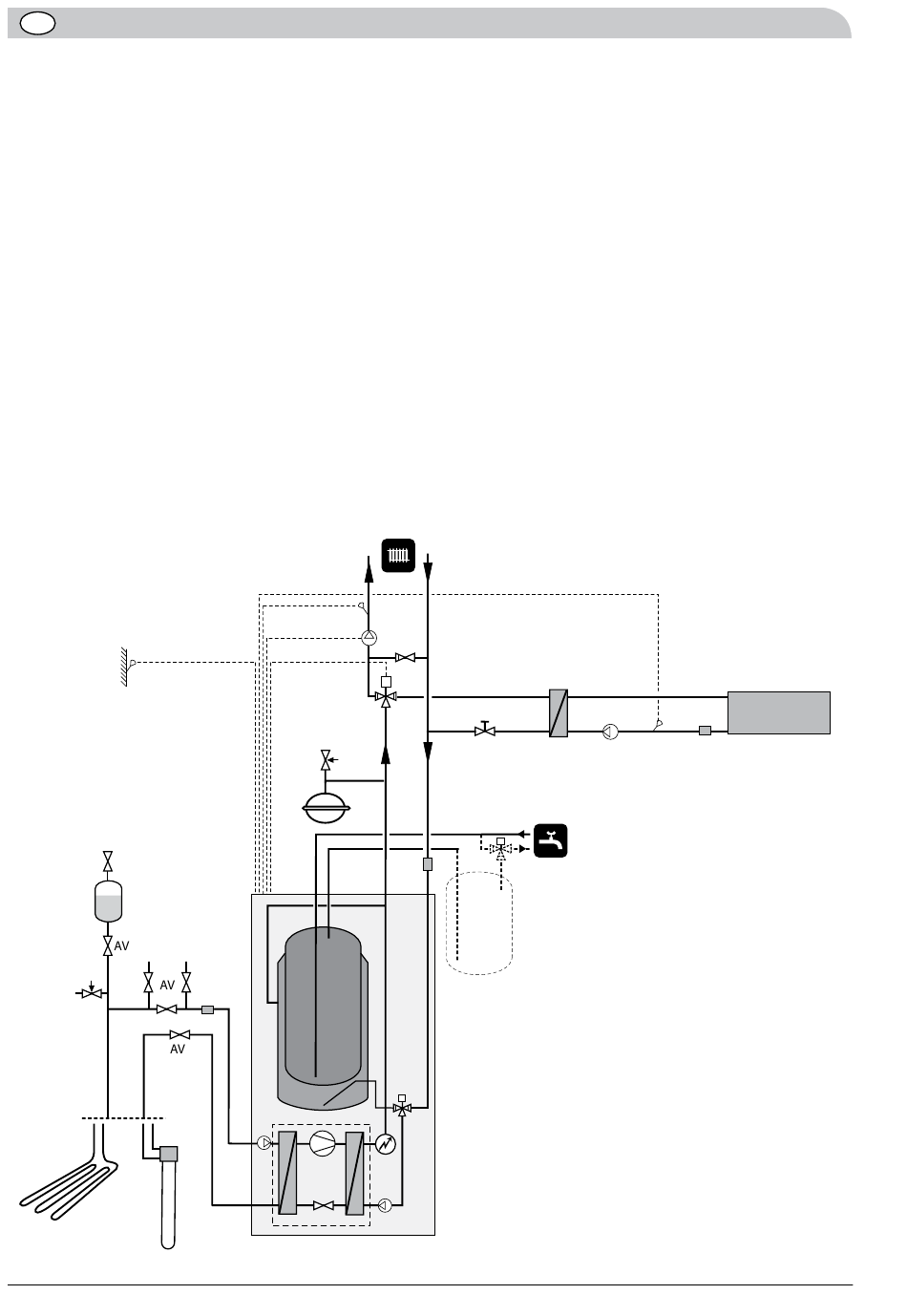

Principschema FIGHTER 1230 med POOL 11
UG
NK
SÄV
BK/JK
6
X4:15-16.
X1:12-13.
GT11
FG
SÄV
EXP
SF
T
Villkor för poolladdning
Om poolgivaren (GT16) inte är ansluten tillåts poolladd-
ningen inte att starta.
Uppvärmning av poolen prioriteras efter varmvatten-
laddning och värme. Följaktligen påbörjas endast pool-
laddningen då inget värme- eller varmvattenbehov finns.
Då poolladdning har påbörjats körs denna minst under
den tid som finns inställd i meny 1.11.3 (programversi-
on 1.08 och tidigare) eller 8.4.3 (programversion 1.09
och nyare). Om ett värme- eller varmvattenbehov upp-
kommer efter den tid som finns inställd i meny 1.11.3
(programversion 1.08 och tidigare) eller 8.4.3 (program-
version 1.09 och nyare), avbryts poolladdningen. Om
extravarmvatten aktiveras under poolladdningen avbryts
poolladdningen.
P8
CP1
BV
SV4
B
A
RV
VX
AB
T
SF
POOL 11
GT16
PG
SF2
CP
CP2
OBS! Detta är ett principschema.
Verklig anläggning skall projekteras
enligt gällande normer.
Pool
