Nibe POOL 11 Montageanweisung Seite 4

SE
Röranslutning FIGHTER 1235/1250
Allmänt
När Fighter 1235/1250 är dockad mot pool, måste
värmekretsen förses med en yttre cirkulationspump.
Orsaken till detta är att under poolladdning är det vär-
mepumpens interna cirkulationspump som håller uppe
flödet genom poolvärmeväxlaren och den extra/yttre
cirkulationspumpen (P8) som håller uppe flödet i värme-
kretsen. Den externa cirkulationspumpen kopplas till relä
12 (extra reläkort), och den kommer att cirkulera värme-
bäraren i värmesystemet under driftlägena "Vår/Höst"
och "Auto(vinter)".
Givarplacering
Framledningsgivaren måste omplaceras från internt i
värmepumpen till ut på värmekretsen.
Framledningsgivaren
Poolgivaren

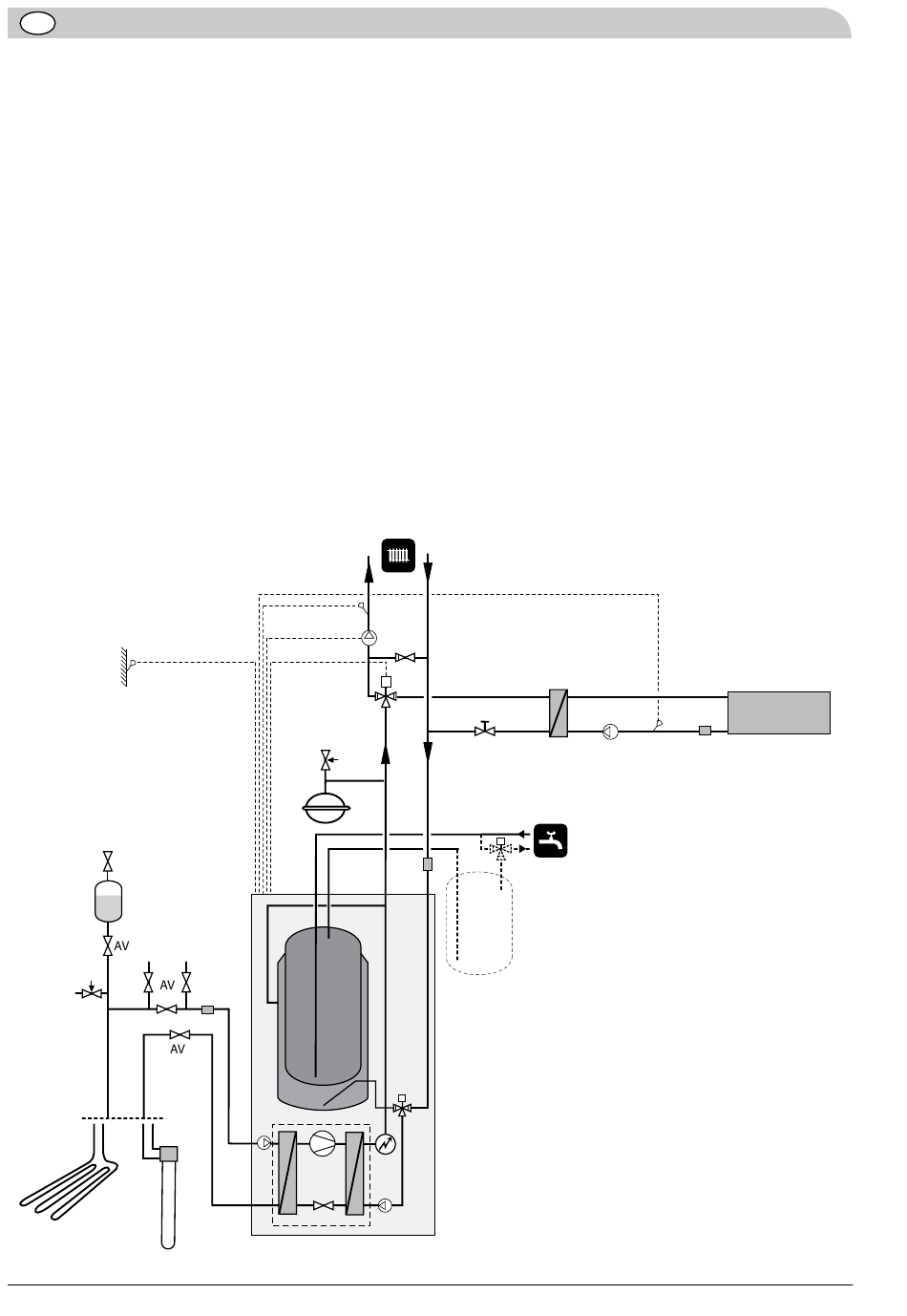

Principschema FIGHTER 1235/1250 med POOL 11
UG
NK
SÄV
BK/JK
2
X4:15-16.
X1:12-13.
GT11
FG
SÄV
EXP
SF
T
Villkor för poolladdning
Om poolgivaren (GT16) inte är ansluten tillåts poolladd-
ningen inte att starta.
Uppvärmning av poolen prioriteras efter varmvatten-
laddning och värme. Följaktligen påbörjas endast pool-
laddningen då inget värme- eller varmvattenbehov finns.
Då poolladdning har påbörjats körs denna minst under
den tid som finns inställd i meny 8.4.3. Om ett värme-
eller varmvattenbehov uppkommer efter den tid som
finns inställd i meny 8.4.3, avbryts poolladdningen. Om
extravarmvatten aktiveras under poolladdningen avbryts
poolladdningen.
P8
CP1
BV
SV4
B A
RV
VX
AB
T
SF
POOL 11
GT16
PG SF2
CP
CP2
OBS! Detta är ett principschema.
Verklig anläggning skall projekteras
enligt gällande normer.
Pool
