Nibe POOL 11 Montageanweisung Seite 7

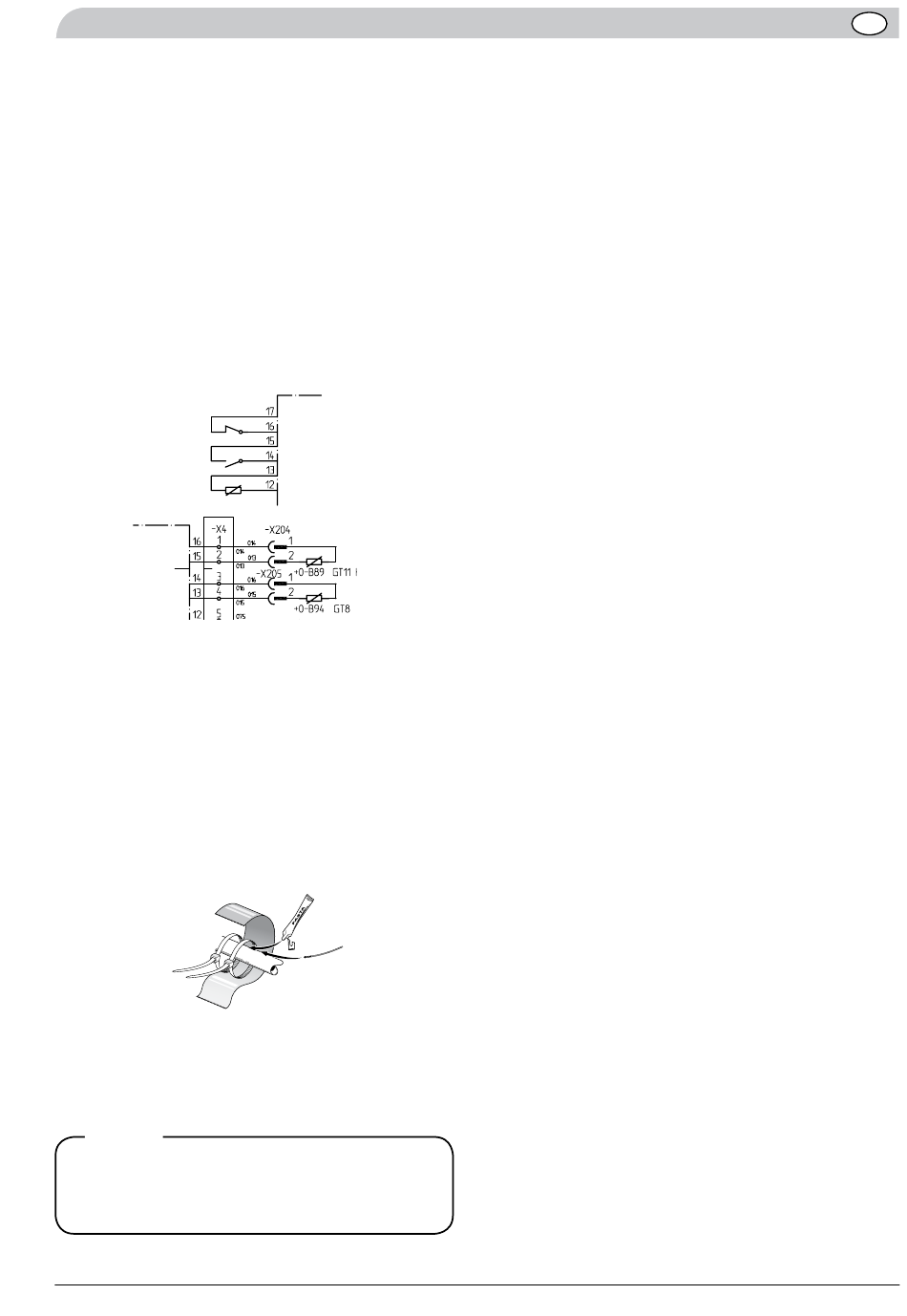

8. Givarna kopplas in med tvåledare (exempelvis EKXX
eller LiYY) enligt följande till effektvaktskortet,
EBV– E2 se bild nedan:
Använd medföljande rundstiftshylsor för skarvning
mellan 2-ledarna och givarna GT11 & GT16.
- Den givare som används som framlednings-
givare (GT 11) ansluts till position –E2:X4:15
och – E2: X4:16 i effektvaktskortets nedre plint.
Den befintliga givaren kopplas ur –X204:1 och
– X204:2 (monterad på elpatron, åtkomlig från
sidan av värmepumpen).
- Poolgivaren (GT 16) kopplas in till position –
E2: X1:12 och –E2:X1:13 på effektvaktskortets
övre plint.
Tryck/nivåvakt köldbärare
GT15 Yttre kompensering 2
GT16 Pooltemperatur
X4
9. Ställdon växelventil SV4 anslutes enligt följande:
- Svart ledare (230v signal) till fjäderplinten –X6:1
- Brun ledare (fast fas) till fjäderplinten –X6:2
- Blå ledare (nolla) till fjäderplinten –X6:3
10. Cirkulationspumpen P8 anslutes enligt följande:
- Blå ledare (nolla) till fjäderplinten –X6:3
- Gul/grön ledare (jordledare) till fjäderplinten –X6:4
- Brun ledare (fas) till fjäderplinten –X6:5
Montering av temperaturgivare
Temperaturgivaren monteras med buntband tillsammans
med värmeledningspasta och aluminiumtape.
Därefter skall den isoleras med medföljande isolertape.
OBS!
Givar- och kommunikationskablar får ej för-
läggas i närheten av starkströmsledning.
-E2
EVB-Kort
X1
Framlednings-
givare 1
Returlednings-
givare 1
Programinställningar FIGHTER 1235
Välj service i meny 8.1.1 för tillgång till alla menyer.
■
Aktivera poolstyrning i meny 9.2.10 genom att välja
■
"Till". Detta aktiverar yttre cirkulationspump samt
visar poolinställningsmenyerna. Poolgivare måste
vara ansluten på plint X1:12-13 annars visas givar-
larm för poolgivaren.
Aktivera pooluppvärmning i meny 8.4.4 genom
■
att välja "Till". Detta tillåter att värmepumpen ska
värma poolen. Genom att välja "Från" i meny 8.4.4
kan pooluppvärmning hindras, tex vintertid.
Välj önskad pooltemperatur i meny 8.4.1, denna
■
temperatur bestämmer när pooluppvärmningen
stoppas.
Välj önskad kopplingsdifferens i meny 8.4.2, detta
■
är differensen mellan värdet i meny 8.4.1 och när
pooluppvärmning startas.
Välj önskad poolladdningstid i meny 8.4.3, detta är
■
under hur lång tid poolvärmning är tillåtet att pågå.
Värdet är ställbart mellan 5 och 60 minuter. Då
poolladdningen har påbörjats körs den minst under
den tid som är vald i denna meny även om värme-
behov uppstår.
Programinställningar FIGHTER 1250
Välj service i meny 8.1.1 för tillgång till alla menyer.
■
Aktivera poolstyrning i meny 9.2.10 genom att välja
■
"Till". Detta aktiverar yttre cirkulationspump samt
visar poolinställningsmenyerna 8.4.0. Poolgivare
måste vara ansluten på plint X1:12-13 annars visas
givarlarm för poolgivaren.
Aktivera pooluppvärmning i meny 8.4.6 genom
■
att välja "Till". Detta tillåter att värmepumpen ska
värma poolen. Genom att välja "Från" i meny 8.4.6
kan pooluppvärmning hindras, tex vintertid.
Välj önskad pooltemperatur i meny 8.4.1, denna
■
temperatur bestämmer när pooluppvärmningen
stoppas.
Välj önskad kopplingsdifferens i meny 8.4.2, detta
■
är differensen mellan värdet i meny 8.4.1 och när
pooluppvärmning startas.
Välj önskad poolladdningstid i meny 8.4.3, detta är
■
under hur lång tid poolvärmning är tillåtet att pågå.
Värdet är ställbart mellan 5 och 60 minuter. Då
poolladdningen har påbörjats körs den minst under
den tid som är vald i denna meny även om värme-
behov uppstår.
Välj önskad KompFrek pool i meny 8.4.4, detta är
■
den kompressorfrekvens som kommer att användas
för pooluppvärmningen.
Välj önskad VB-pump styrsig. pool i meny 8.4.5 här
■
väljs varvtalet på den interna värmebärarepumpen
vid pooluppvärmning.
