Elinkoppling FIGHTER 1130/1135
Följande ledare för Pool 11 används i denna sats:
0105, 0108, 0118 till 0123.

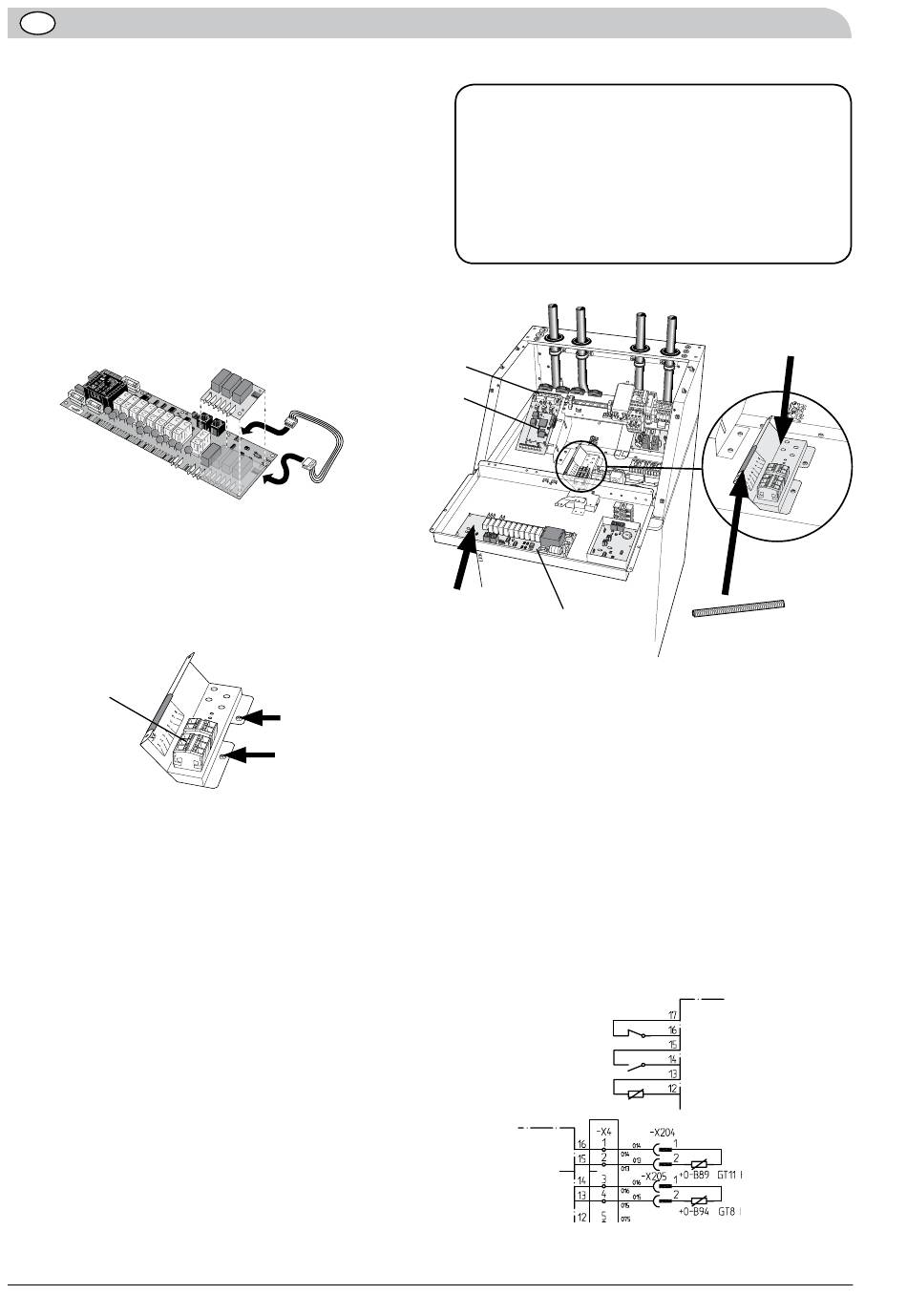

1. Montera kantskyddet på den vassa kanten, se bild till
höger..
2. Det medföljande reläkortet (–E34) monteras på det
befintliga reläkortet (–E29) med hjälp av plasttornen,
se bild nedan.
3. Kantkontaktkablaget kopplas in mellan det medföl-
jande reläkortet (–E34) och reläkort (–E29) enligt bild
nedan.
Reläkort, –E29
4. Montera kopplingsplintar, etikett och dragavlastare
på plåten. Skruva fast plåten med de två medföljande
M4 självgängade torxskruvarna se bild nedan.
Elkoppling
–X6
5. Det sammanhängande bruna kablaget med flatstift-
hylsor och nollnummer 0121 och 0123 monteras
enligt följande:
- Lös ände av 0121 till fjäderplint –X6:2.
- Flatstifthylsa med ledare 0121/0122 till –E34:37.
- Flatstifthylsa med ledare 0122/0123 till –E34:39.
- Ensam flatstifthylsa med ledare 0123 till –E34:41.
6. De övriga enskilda ledarna anslutes enligt följande:
- Blå ledare med nollnummer 0118 mellan skruv-
plint –X6:18 till fjäderplinten –X6:3.
- Brun ledare med nollnummer 0119 mellan skruv-
plint –X6:19 till fjäderplinten –X6:1.
- Brun ledare med nollnummer 0120 mellan skruv-
plint –X6:16 till fjäderplinten –X6:2.
- Gul/grön ledare med nollnummer 0108 till ledig
jordanslutning(-PE) och i fjäderplinten –X6:4
- Brun ledare med nollnummer 0105 till flatstiftet –
E34:38 och i fjäderplinten –X6:5.
12
Reläkort, –E34
Kantkortskablage
M4, självgängade
torxskruvar
POOL 11
OBS!
All elektrisk inkoppling ska ske av behörig
Elektrisk installation och ledningsdragning
ska utföras enligt gällande bestämmelser.
–X1
–E2
Plats för
–E29
–E34
7. Givarna kopplas in med tvåledare (exempelvis EKXX
eller LiYY) enligt följande till effektvaktskortet,
EBV– E2 se bild nedan:
Använd medföljande rundstiftshylsor för skarvning
mellan 2-ledarna och givarna GT11 & GT16.
- Den givare som används som framlednings-
givare (GT 11) ansluts till position –E2:X4:15
och – E2: X4:16 i effektvaktskortets nedre plint.
Den befintliga givaren kopplas ur –X204:1 och
– X204:2 (placerade över kylmodulen).
- Poolgivaren (GT 16) kopplas in till position –
E2: X1:12 och –E2:X1:13 på effektvaktskortets
övre plint.
Tryck/nivåvakt köldbärare
GT15 Yttre kompensering 2
GT16 Pooltemperatur
X4
elektriker.
Elkoppling
–X6
Kantskydd
-E2
EVB-Kort
X1
Framlednings-
Returlednings-
givare 1
givare 1
