Nibe POOL 11 Montageanweisung Seite 10

SE
Elinkoppling FIGHTER 1230
Följande ledare för Pool 11 används i denna sats:
0105, 0108, 0111 till 0117.

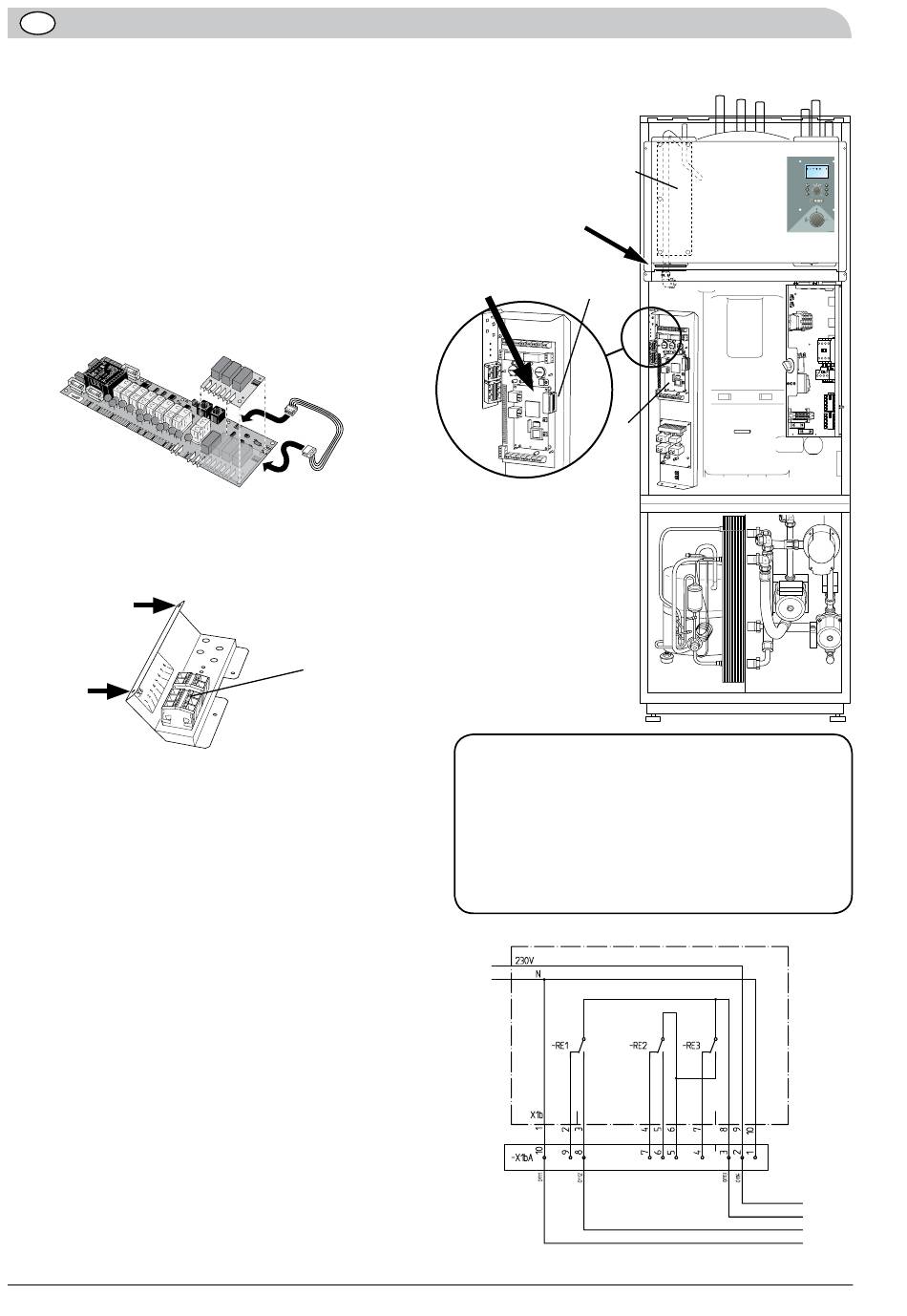

1. Montera kantskydden på de vassa kanterna, se bild
till höger.
2. Det medföljande reläkortet (–E34) monteras på det
befintliga reläkortet (–E29) med hjälp av plasttornen,
se bild nedan.
3. Kantkontaktkablaget kopplas in mellan det medföl-
jande reläkortet (–E34) och reläkort (–E29) enligt bild
nedan.
Reläkort, –E29
4. Montera kopplingsplintar, etikett och dragavlasta-
re på plåten. Skruva fast plåten med de två av de
medföljande M5 självgängade torxskruvarna, se bild
nedan.
M5, självgängade
torxskruvar
5. Tryck fast den 10-polig kantkontakten med nollnum-
mer 0111 till 0117 på reläkortet –E29 enligt bild till
höger (OBS! Notera spårningen i kantkontakten).
Montera sedan de lösa ändarna enligt följande:
- Blå (ensam) ledare med nollnummer 0111 till fjä-
derplint –X6:3.
- Brun (ensam) ledare med nollnummer 0112 till
fjäderplint –X6:1.
- Brun (ensam) ledare med nollnummer 0113 till
fjäderplint –X6:2.
- Bruna ledare med nollnummer 0114 till 0117
monteras enligt följande:
Flatstifthylsa med ledare 0114/0115 till –E34:37.
Flatstifthylsa med ledare 0115/0116 till –E34:39.
Flatstifthylsa med ledare 0116/0117 till –E34:41.
Slutligen monteras lös ände av 0117 till ledig plats i
fjäderplint –X6:2.
6. De övriga enskilda ledarna anslutes enligt följande:
- Gul/grön ledare med nollnummer 0108 till ledig
jordanslutning(-PE) och i fjäderplinten –X6:4.
- Brun ledare med nollnummer 0105 till flatstiftet –
E34:38 och i fjäderplinten –X6:5.
8
Reläkort, –E34
Kantkortskablage
Elkoppling
–X6
POOL 11
–E29
2 x Kantskydd
Elkoppling
–X6
–X1
–E2
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
ska utföras enligt gällande bestämmelser.
-E29
Reläkort
10-polig
kontakt
