RUGGEDCOM RS910
Installationshandbuch
2
1

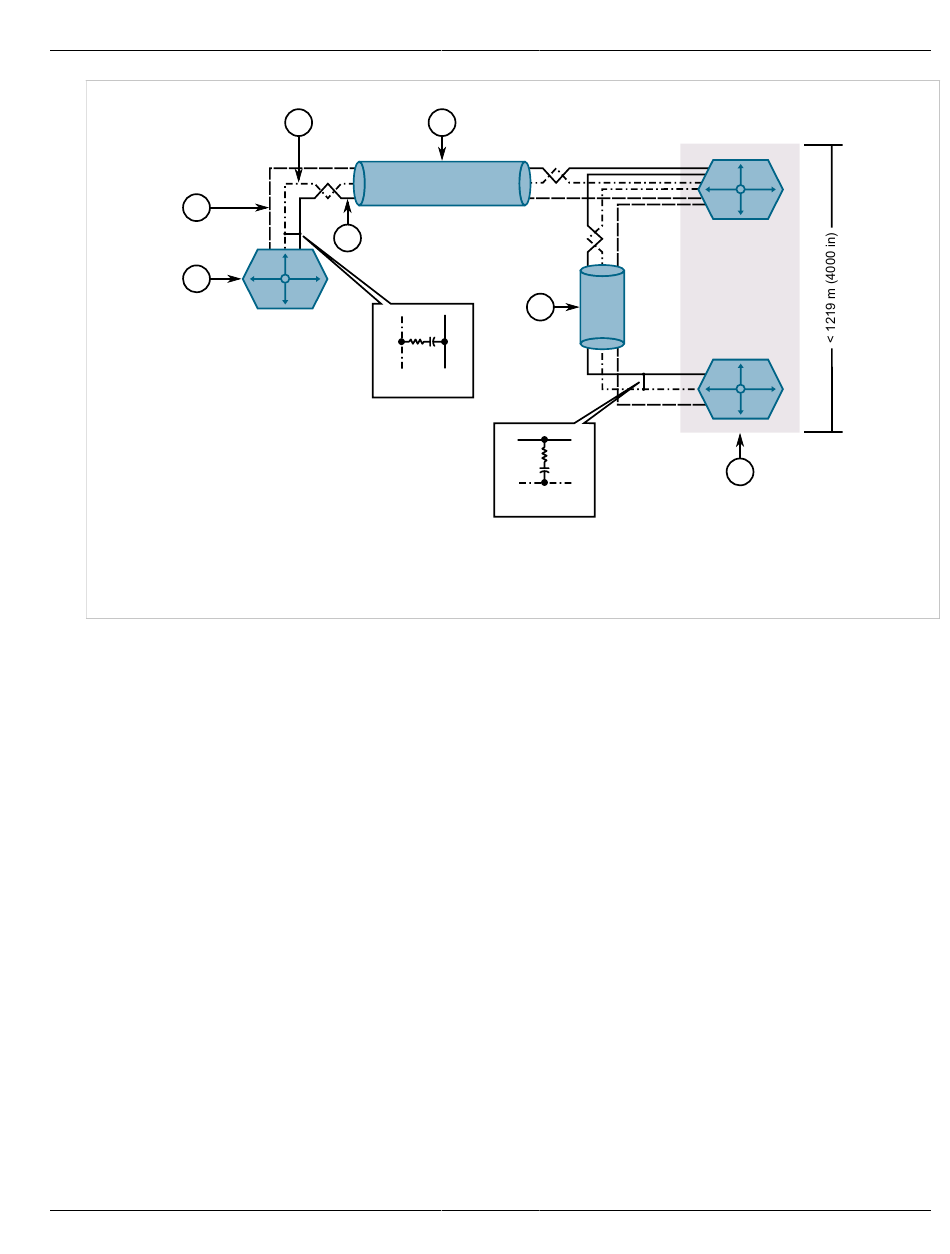

Abbildung 20: Empfohlene RS485-Verdrahtung
1. RUGGEDCOM RS910-Gerät 2. Erdung (Schutzkontakt) 3. Minus 4. Plus 5. Schirmung gegen Erde (an einem einzigen Punkt
angeschlossen) 6. RS485-Geräte (insgesamt 32)
Anschließen mehrerer RS485-Geräte
3 5
4
120Ω 10nF
5
120Ω 10nF
