Freistehende
Installation
Einbau des
Multimux-Modul

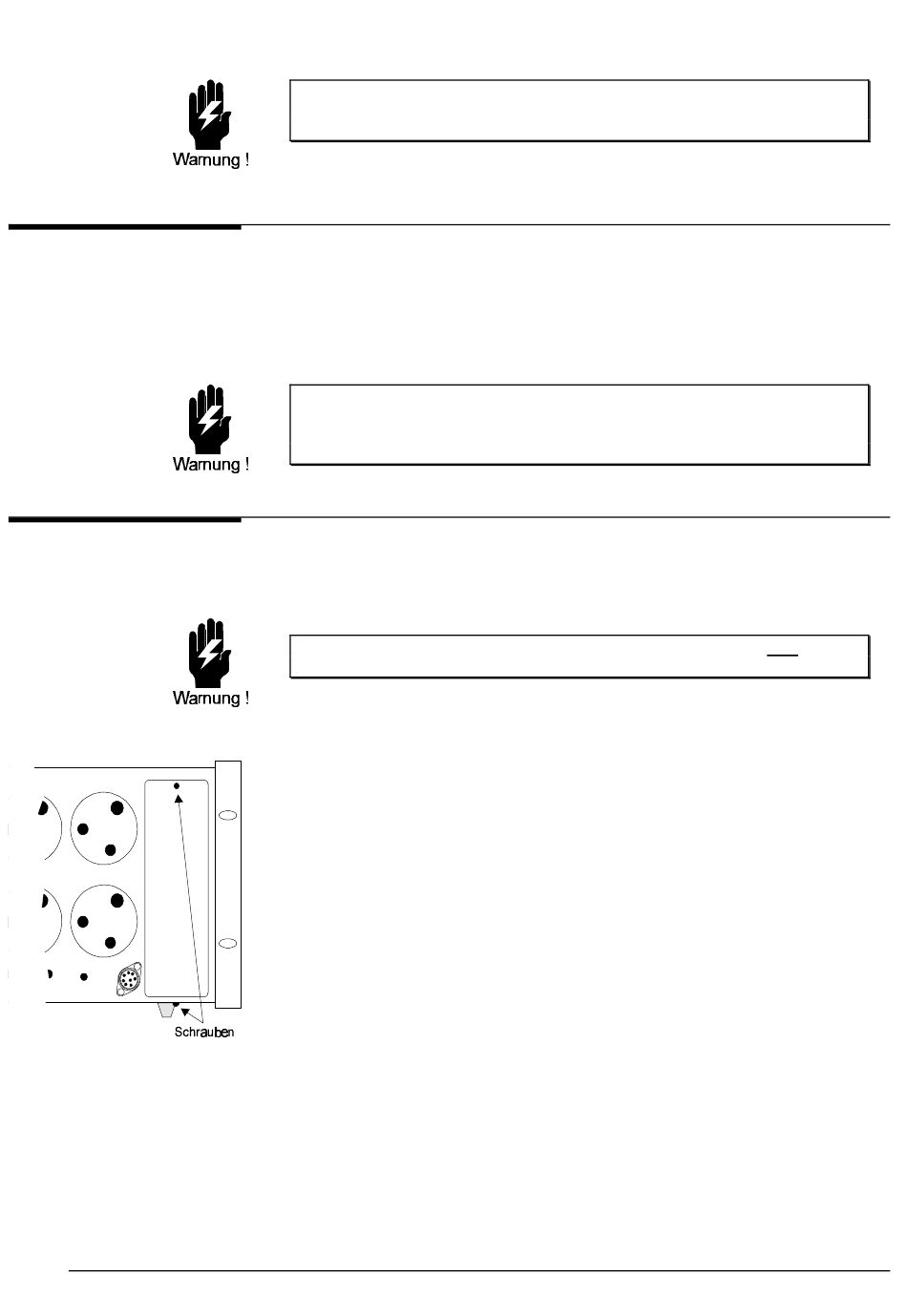

Abb. 7:
Einbauschacht Multimux-
Modul
Bedienungshandbuch ACT6+ und ACT3+ Dimmerkoffer
ACT6+ und ACT3+ Dimmerkoffer sollten auf einer nicht brennbaren
Oberfläche, weit entfernt von sonstigen brennbaren Materialien, montiert
werden.
In fliegenden Installationen freistehend betriebene ACT6+ und ACT3+
Dimmerkoffer können aufeineinder gestellt werden, um den von Ihnen
beanspruchten Platz zu minimieren. Beachten Sie jedoch, daß niemals mehr als 2
Dimmerkoffer aufeinander gestellt werden sollten, um eine ausreichende Kühlung
und einen sicheren Stand der Dimmerkoffer zu gewährleisten.
ACT6+ ACT3+ Dimmerkoffer sollten nicht in der Nähe leicht brennbarer
Materialien aufgestellt werden. Ebenfalls ist darauf zu achten, daß die
installierten Dimmerkoffer und die angeschlossenen Leitungen keine
Fluchtwege oder Durchgänge blockieren.
Die Basisversion des ACT6+ und ACT3+ Dimmerkoffers mit
Analogansteuerung, kann jederzeit durch Einbau des als Zubehör erhältlichen
Multimux-Moduls auf Multiplexbetrieb umgerüstet werden.
Bervor das Multimux-Modul in den Dimmerkoffer eingebaut wird, muß der
Dimmerkoffer allpolig von der Netzversorgung getrennt werden.
Für den Einbau des Multimux-Moduls besitzt jeder Dimmerkoffer einen auf der
rechten Vorderseite gelegenen Einbauschacht, der bei der Basisversion durch eine
Blindplatte geschlossen ist, die mit Hilfe zweier Befestigungsschrauben am
Dimmerkoffer montiert ist.
Lösen Sie die beiden Befestigungsschrauben wie in Abbildung 7 gezeigt, und
entfernen Sie die Blindplatte durch einfaches heraushebeln der Platte aus der
Gehäuseaussparung am Dimmerkoffer. Achten Sie jedoch auf das aus dem
Dimmerkoffer kommende Anschlußkabel, welches mit Hilfe einses Klebestreifens
an der Rückseite der Blindplatte befestigt ist und von dort entfernt werden muß.
Stecken Sie nun das gerade genannte 10polige Anschlußkabel in die
entsprechende Steckfassung an der Rückseite des Multimux-Moduls. Beachten
Sie dabei, daß der Stecker nur in einer bestimmten Art und Weise in die Fassung
gesteckt werden kann.
Führen Sie nun das Multimux-Modul in die dafür vorgesehene Aussparung am
Dimmerkoffer ein, ohne die interne Verkabelung dabei zu beschädigen. Nach
Festziehen der beiden Befestigungsschrauben ist das Multimux-Modul
betriebsbereit.
13
