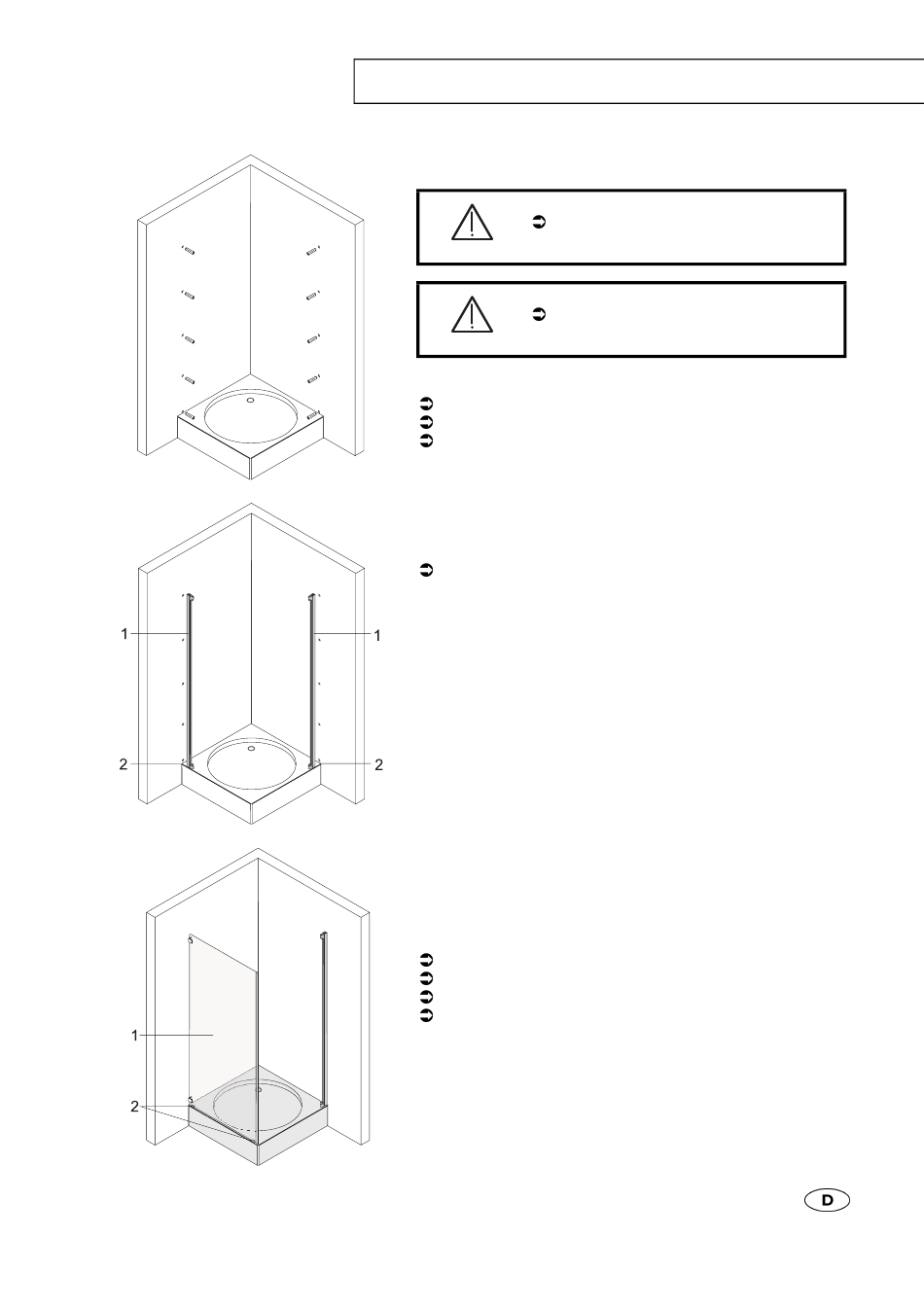

MONTAGE DER DUSCHE
Befestigungslöcher bohren und dübeln
Bruch der Fliesen durch Schlagbohrmaschine!
Vorsicht
Verletzungsgefahr und Beschädigungen!
Warnung
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Systembefestigung montieren
Systembefestigung wie folgt montieren:
Systembefestigung
anschrauben.
Hinweis
Bei der Variante 042 ausschließlich auf der Anschlagseite Systembefesti-
gung montieren.
Bei der Varianten 040, 041 ausschließlich auf der Einbauseite Systembe-
festigung montieren.
Bei der Variante 045 unterschiedliche Montage für Systembefestigung
und Wandwinkel beachten.
Bild: Varianten 042, 043, 044, 046
Festteil verschrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Variante 045.
Festteil wie folgt verschrauben:
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 1 auf Holzunterlagen 2 stellen.
Festteil mit Wandwinkel an Wand schrauben.
Holzunterlagen unter vormontierten Festteil gegen 3 mm PVC-
Unterlagen tauschen.
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
mit
mitgelieferten
Befestigungsschrauben
11
