3-206-136-63 (1)

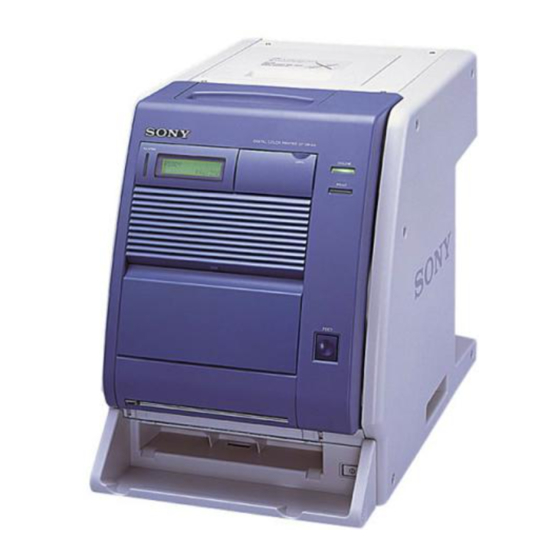

Digital Color Printer
Gebrauchsanweisung
UP-DR100
© 2001 Sony Corporation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony UP-DR100

Inhaltszusammenfassung für Sony UP-DR100

  • Seite 1 3-206-136-63 (1) Digital Color Printer Gebrauchsanweisung UP-DR100 © 2001 Sony Corporation...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Einführung Funktionen ..............4 Anwendungsbeispiel ...........4 Teilebezeichnung und Funktionen ......4 Vorbereitung Mitgeliefertes Zubehör ..........7 Zusammenbau .............7 DIP-Schaltereinstellungen ........8 Anschlüsse ...............9 Bedienung Einlegen von Papier und Farbband ....10 Drucken von einem Computer ......15 Einstellung der Graubalance ......17 Anzeige der Gesamtzahl der gedruckten Seiten und der Restlänge des Farbbandes bzw.
  • Seite 3 VORSICHT Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal. DIESES GERÄT MUSS GEERDET WERDEN. Für Kunden in Deutschland Dieses Produkt kann im kommerziellen und in begrenztem Maße auch im industriellen Bereich...

  • Seite 4: Einführung

    Teilebezeichnung und Funktionen Einzelheiten finden Sie auf den in Klammern Funktionen angegebenen Seiten. Der UP-DR100 Digital Color Printer ist ein Farbsublimations-Thermodrucker mit hoher Vorderwand Druckqualität und hoher Auflösung (334 dpi) sowie hoher Druckgeschwindigkeit zum Ausdruck von Computerbilddaten in vier Formaten in Farbe (256 Farbabstufungen und 16,7 Millionen Farben).
  • Seite 5 A Anzeige ALARM (26) E Anzeige ONLINE (15, 19) Leuchtet während der Initialisierung des Gerätes Leuchtet grün, wenn der Drucker im Online-Modus grün; wenn ein Fehler auftritt, beispielsweise ein nur durch den Computer angesteuert wird. Papierstau, leuchtet sie rot. Diese Anzeige erlischt, wenn der Drucker offline schaltet, z.
  • Seite 6 Abschlusswiderstand; dazu stellen Sie den jeweiligen DIP-Schalter entsprechend ein. Siehe “DIP-Schaltereinstellungen” (Seite 8). M DIP-Schalter (8, 9) Stellt die SCSI-Geräte-ID des Druckers fest und schaltet den internen Abschlusswiderstand ein oder aus. Siehe “DIP-Schaltereinstellungen” (Seite 8). N - AC IN (Netzgerätebuchse) (9) Schließen Sie hier das mitgelieferte Netzkabel an.

  • Seite 7: Vorbereitung

    Zusammenbau Vorbereitung Bauen Sie das Papierverschnittfach an den Drucker an. Mitgeliefertes Zubehör Kontrollieren Sie, ob folgendes Zubehör mitgeliefert wurde: Papierverschnittfach (1) Papierverschnittfach Papierverschnittfach ausbauen Halten Sie beide Enden des Papierverschnittfachs fest, Netzkabel (1) während Sie es gleichzeitig nach vorn ziehen und nach unten drücken.

  • Seite 8: Dip-Schaltereinstellungen

    Papier und Farbband DIP-Schaltereinstellungen Einzelheiten zum Einlegen von Farbband und Papier finden Sie unter “Einlegen von Papier und Farbband’’ auf Seite 10. Stellen Sie die SCSI-ID mit den DIP-Schaltern auf der Seite ein. Bei der Lieferung ab Werk sind die DIP-Schalter wie folgt eingestellt: Abschlusswiderstand SCSI-ID...

  • Seite 9: Anschlüsse

    Anschlüsse Computer Der UP-DR100 kann an Computer und Peripheriegeräte mit einer SCSI-Schnittstelle angeschlossen werden. Hinweise SCSI-Kabel • Schalten Sie stets alle angeschlossenen Geräte aus, (nicht mitgeliefert) bevor Sie Verbindungen herstellen. • Schließen Sie das Netzkabel zuletzt an. Zum SCSI- • Einzelheiten zu den Verbindungen zwischen Drucker,...

  • Seite 10: Bedienung

    • Halten Sie den rechten und linken Halter der Bedienung Papierrolle fest, sodass diese nicht herunterfallen kann. Die Papierrolle ist schwer. Beim Fallenlassen kann es zu Verletzungen und zur Ablagerung von Staub auf dem Papier kommen. Staub auf der Druckoberfläche verschlechtert die Qualität des Einlegen von Papier und Ausdrucks.
  • Seite 11 Ziehen Sie oben an der Klappe, um sie zu öffnen. Entfernen Sie die Etiketten. Orientieren Sie sich beim Einlegen des Papiers an den Farben der Papierrolle und des Papierhalters. Ziehen Sie die Abdeckung nach oben. Thermodruckkopf Vorsicht Vermeiden Sie beim Einlegen der Papierrolle in den Halter eine Berührung des Thermodruckkopfes, da dieser nach Beenden des Druckvorgangs noch sehr heiß...
  • Seite 12 Halten Sie beide Spulen fest und drücken Sie die Hinweis blaue Spule in die blauen Spulenhalter. Achten Sie darauf, dass alle Siegelreste von der Führen Sie zuerst die linke Seite der blauen Papierrolle entfernt werden. Siegelreste im Drucker Spule ein und anschließend die rechte Seite und können zu Fehlfunktionen führen.
  • Seite 13 Stellen Sie sicher, dass die Spulen korrekt eingelegt Taste FEED sind und spannen Sie anschließend das Farbband. Wickeln Sie die blaue Spule auf. Nachdem mehrere Seiten Papier ausgegeben wurden, ist der Drucker einsatzbereit. Schließen Sie die vordere Klappe. Öffnen der vorderen Klappe während des Schalten Sie den Drucker ein, falls dieser ausgeschaltet ist.

  • Seite 14: Herausnehmen Von Farbband Und Papier

    • Verbrauchen Sie nach dem Öffnen der Verpackung Das Farbband ist jetzt einsatzbereit. Je nachdem, an Farbband und Papier sobald wie möglich. welcher Stelle das Farbband gerissen ist, kann • Wenn Papier und Farbband nach teilweisen Verbrauch Farbband für ein Blatt Druckpapier verloren gehen. gelagert werden soll, bewahren Sie beides in den entsprechenden Verpackungen auf.

  • Seite 15: Drucken Von Einem Computer

    Drücken Sie die rechte pinke Spule nach links und Drucken von einem ziehen Sie daran, bis Sie die pinke Spule des Farbbandes herausnehmen können. Computer Befestigen Sie sowohl die pinke als auch die blaue Spule am Farbband. Vor Beginn des Druckvorgangs •...
  • Seite 16 Anzeige des zurzeit verwendeten 3 Nach Abschluss des Druckvorgangs wird das Drucksatzes auf dem Informationsdisplay bedruckte Papier aus dem Ausgabefach ausgegeben. Anzeige auf dem Drucksatz Die Druckzeit hängt von Druckformat, Informationsdisplay Farbband und Papier ab. Sobald der Druckvorgang abgeschlossen ist, UPC-R35/R35A erlischt die Anzeige PRINT und die Meldung UPC-R46/R46A...

  • Seite 17: Einstellung Der Graubalance

    Wenn der Drucker nicht druckt Einstellung der Der Drucker kann in folgenden Fällen nicht drucken: • Wenn die Meldung über das restliche Farbband oder Graubalance die verbleibende Anzahl der Ausdrucke auf dem Informationsdisplay angezeigt wird, weil Sie die Taste MENU gedrückt haben und der Drucker offline ist, Die Graubalance ist bei den verschiedenen Drucksätzen, kann der Drucker keinen Druckbefehl vom Computer bei denen Farbband und Papier zusammen erhältlich...
  • Seite 18 Drücken Sie die Tasten G und g, um die Zahl des Bei der Verwendung des Modells UPC-R57/R57A oder UPC-R68A werden die Graukeile von Graukeils anzuzeigen, die Sie in Schritt 5 ermittelt Gruppe A und Gruppe B auf einem Blatt gedruckt. haben.

  • Seite 19: Anzeige Der Anzahl Der Gedruckten

    Anzeige der Gesamtzahl der Ausdrucke Anzeige der Gesamtzahl seit dem Einschalten des Druckers: Wählen Sie “CURRENT PRINTS”. der gedruckten Seiten und der Restlänge des Drücken Sie , um die CURRENT PRINTS anzuzeigen. Farbbandes bzw. der Restmenge an Papier Gesamtzahl der Ausdrucke seit dem Einschalten des Druckers Anzeige der Anzahl der gedruckten Seiten Anzeige der Gesamtzahl der gedruckten...

  • Seite 20: Anzeige Der Firmware-Version Des Druckers

    Wenn Farbband und Papier nicht von Anfang an MENU. benutzt wurden, kann die angezeigte Restmenge Der Drucker schaltet wieder in den Online-Modus inkorrekt angezeigt werden. und die Anzeige ONLINE leuchtet auf. Auf der folgenden Website finden Sie aktuelle Informationen zum Drucker: http://www.sony.co.jp/DP-driver-E/ Anzeige der Firmware-Version des Druckers...

  • Seite 21: Sonstiges

    Raum oder in einem Raum mit einem Fehlfunktionen aufweist oder Fremdkörper in das Heizkörper, der viel Feuchtigkeit erzeugt), kann sich Gerät gelangt sind und wenden Sie sich an eine Sony- im Drucker Kondenswasser bilden. In einem solchen Vertragswerkstatt oder Ihren Sony-Händler.

  • Seite 22: Transport Des Druckers

    Reinigung der Führungswalze: Transport des Druckers Reinigen Sie die Führungswalze vorsichtig mit einem weichen, mit Alkohol getränkten Tuch. Transportieren Sie den Drucker nicht mit angeschlossenem Zubehör. Dies kann zu einer Fehlfunktion führen. Reinigen Sie die Führungswalze vorsichtig mit einem weichen, mit Alkohol getränkten Tuch und drehen Sie sie dabei.

  • Seite 23: Maßnahmen Bei Folgenden Symptomen

    Maßnahmen bei folgenden Symptomen Hinweis Die Oberfläche der Gummiwalze ist weich und leicht Wenn die Nachricht “HEAD IN COOLING” zerkratzbar. Achten Sie bei der Reinigung darauf, dass häufig auf dem Informationsdisplay angezeigt wird: Sie die Oberfläche der Gummiwalzen nicht zerkratzen und nicht daran ziehen.
  • Seite 24 Nach dem vollständigen Trocknen des Filters Reinigen Sie in einem solchen Fall vorsichtig den setzen Sie Filter und Lüfterabdeckung wieder auf Thermodruckkopf mit einem weichen, mit Alkohol der Vorderseite des Geräts ein. getränkten Tuch. Reinigen Sie beide Enden des Bauen Sie den Filter wieder richtig an die Lüfterabdeckung an. Thermodruckkopfes vorsichtig mit einem weichen, mit Alkohol getränkten Tuch.

  • Seite 25: Farbband Und Papier

    Farbband und Papier Spezifikationen Farbband und Papier werden zusammen in einer Spannungsversorgung Packung geliefert und sind zusammen zu verwenden. 100-120 V/220-240 V AC, 50/60 Hz Stromverbrauch UPC-R35/R35A Self-Laminating Color Printing Max. 2,7 A/1,2 A (beim Pack Druckvorgang) Enthält Farbband und Papier. Betriebstemperaturbereich Farbband für den Druckvorgang: 1 Rolle 5 bis 35 °C...

  • Seite 26: Optionales Zubehör

    Papierrolle sind nicht korrekt eingelegt. Legen Sie diese korrekt ein (Seite 10). tDie Fehlermeldung wird nach dem Ergreifen der oben genannten Abstellmaßnahme weiterhin angezeigt: Wenden Sie sich an Ihren Händler oder die nächste Sony-Vertrags- werkstatt. Fehler- und Warnmeldungen...
  • Seite 27 Warnmeldungen Meldung Beschreibung und Abstellmaßnahme Wenn ein Fehler auftritt, wird eine Warnmeldung ausgegeben, die Anzeige ALARM leuchtet jedoch nicht MEDIA MISMATCH Es wurde ein nicht-kompatibles Farbband oder nicht-kompatibles auf. Im Folgenden wird neben jeder Meldung die Papier eingelegt. entsprechende Abstellmaßnahme aufgeführt. tLegen Sie das kompatible Farbband und die kompatible Papierrolle aus Meldung...

  • Seite 28: Fehlersuche

    Sie bitte zunächst Folgendes. Wenn das Gerät trockenen, weichen Tuch (Seite 24). anschließend noch immer nicht korrekt funktioniert, wenden Sie sich an Ihren Händler oder die nächste Sony-Vertragswerkstatt. Problem Ursache und Abstellmaßnahme Das Papier kann nicht Versuchen Sie, das Papier eingelegt werden.

  • Seite 29: Index

    Papierverschnittfach 7 Index Zusammenbau 7 Papier und Farbband Anschlüsse 9 Einlegen 10 Anwendungsbeispiel 4 Anzeige Anzahl der Ausdrucke 19 Reinigung Druckerversion 20 Führungswalze 22 Restmenge an Papier bzw. Gehäuse 22 Restlänge des Farbbandes 19 Klemmwalze 22 Reinigungsrolle 23 Thermodruckkopf 22 Bedienung 10 Restlänge des Farbbandes 19 DIP-Schaltereinstellungen...
  • Seite 30 Sony Corporation...
