Electrolux FI5004NA+ Benutzerinformation Seite 78

78 www.electrolux.com
820 mm
870 mm

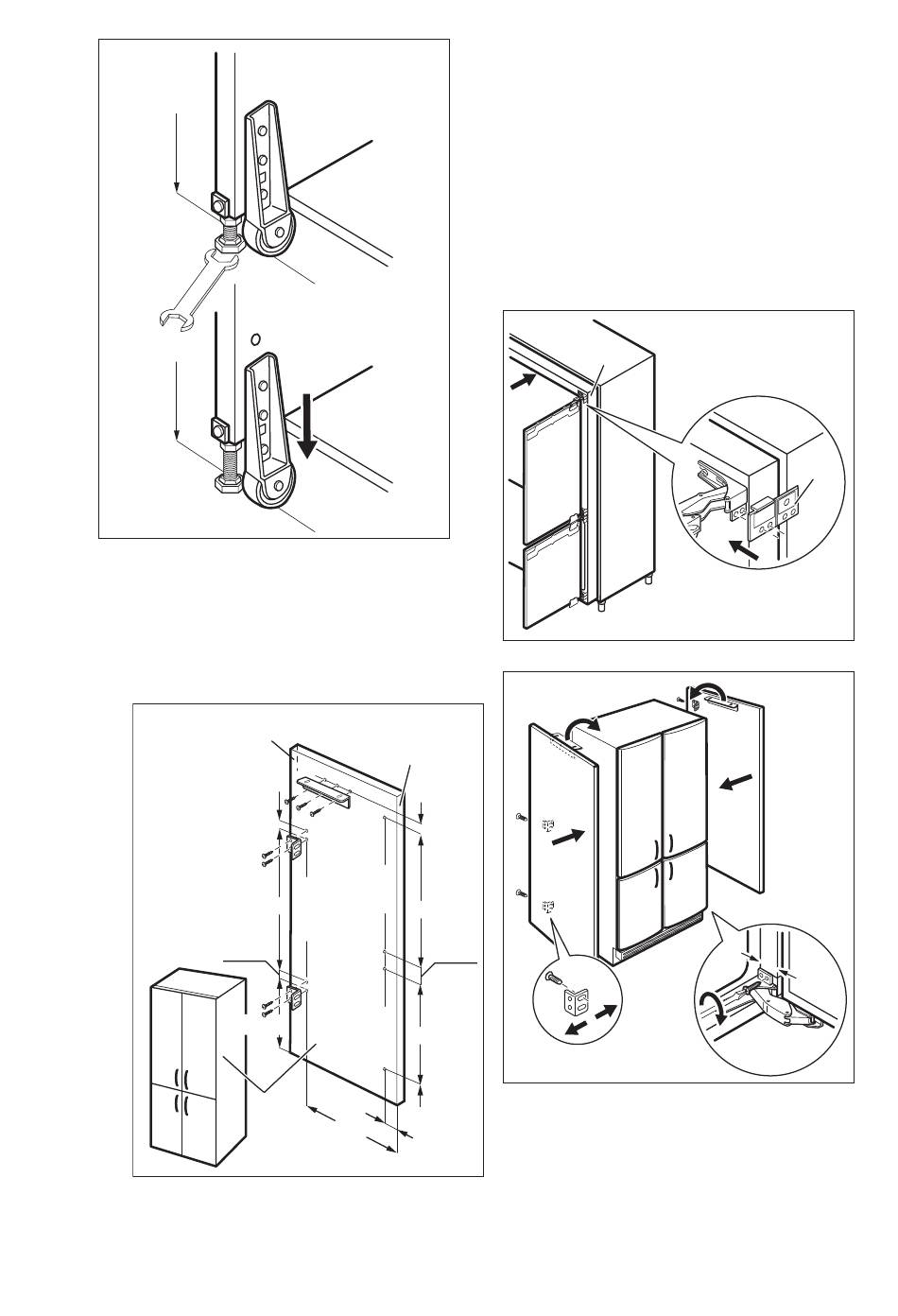

8.4 Ajuste de los paneles
laterales
1. Ajuste las abrazaderas de los
paneles en las posiciones indicadas
en el diagrama.
A
15 mm
820 mm
15 mm
280 mm
C
30 mm
541 mm
a. Borde trasero
b. Borde delantero
c. Panel lateral derecho
La dimensión de 260* mm está
permitida para ajustar un zócalo de
100 mm bajo el panel. Para
diferentes tamaños de zócalo,
aumente la medida de 260* mm
como corresponda.
2. Coloque separadores (D) en las
bisagras antes de instalar el aparato
en el armario. Consulte la figura
2
3. Apoye los paneles contra el aparato.
B
17.5 mm
1015 mm
64 mm
539 mm
4. Ajuste las abrazaderas posteriores,
teniendo en cuenta el grosor de los
260* mm
paneles (anchura máxima de la
unidad: 900 mm).
Para obtener una alineación
correcta, asegúrese de que la
distancia entre el aparato y el
armario sea de 45 mm.
D
1
D
45 mm
