1 Anschlüsse REF WORD (Eingang für
Referenzwortsynchronisationssignal)/REF VIDEO
(Referenzvideosignal) und Schalter VIDEO/WORD
(Eingangssignalauswahl)
Schalter VIDEO/WORD (Eingangssignalauswahl):
Hiermit wählen Sie aus, welches Signal als
Wortsynchronisationssignal oder Videosignal
eingespeist wird. Wählen Sie hier denselben
Signaltyp aus, der im Untermenü SYNC des Menüs
SETUP als Synchronisationssignal ausgewählt ist.
BNC-Anschluss IN (Eingangssignal): Zum
Einspeisen des Wortsynchronisationssignals oder
des Videosignals, das zum Synchronisieren mit
einem externen Gerät dient.
Das einzuspeisende Signal kann mit dem Schalter
VIDEO/WORD umgeschaltet werden. Der

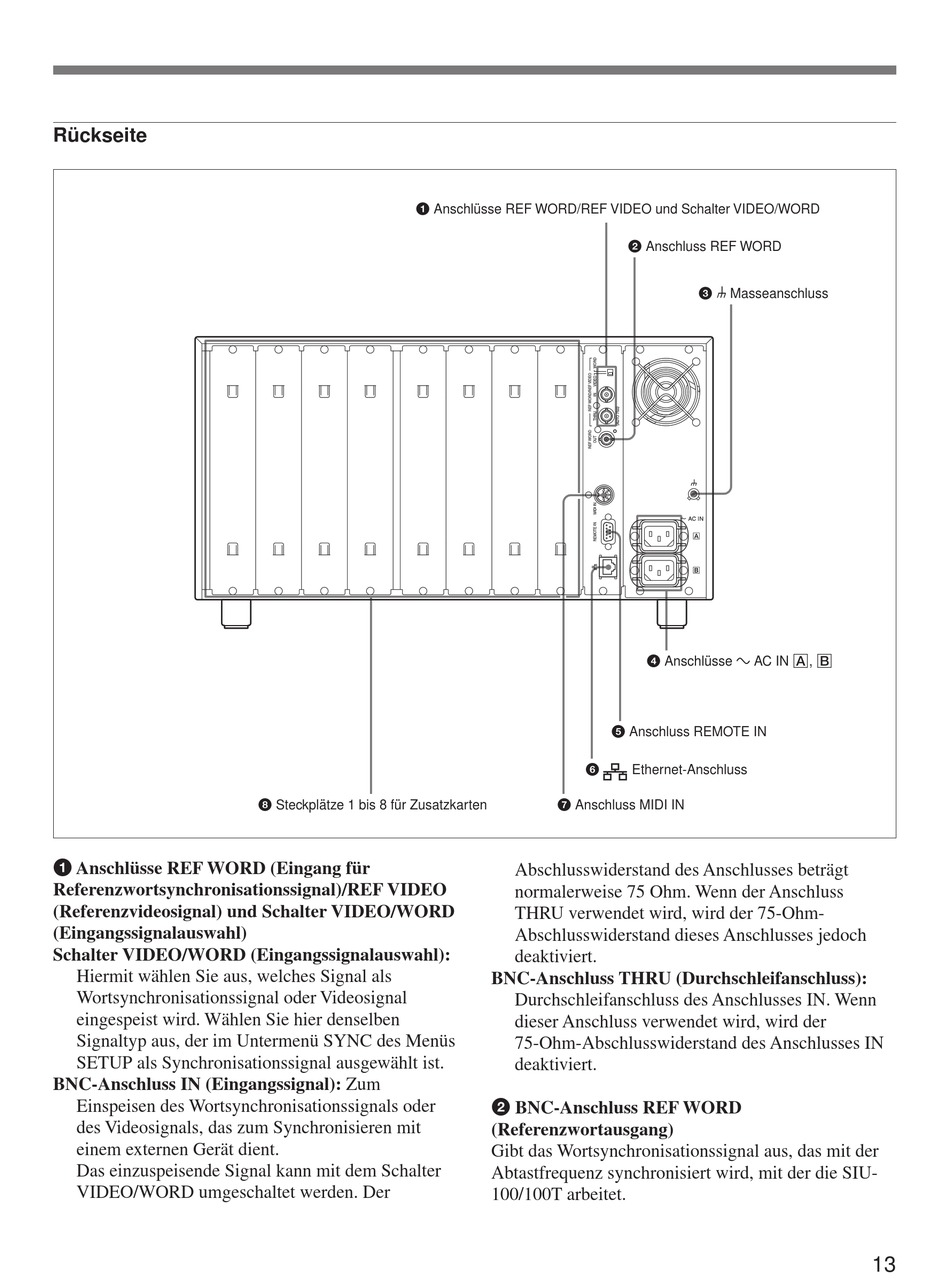

1 Anschlüsse REF WORD/REF VIDEO und Schalter VIDEO/WORD
8 Steckplätze 1 bis 8 für Zusatzkarten
2 Anschluss REF WORD
4 Anschlüsse - AC IN A, B
5 Anschluss REMOTE IN
6
Ethernet-Anschluss
7 Anschluss MIDI IN
Abschlusswiderstand des Anschlusses beträgt
normalerweise 75 Ohm. Wenn der Anschluss
THRU verwendet wird, wird der 75-Ohm-
Abschlusswiderstand dieses Anschlusses jedoch
deaktiviert.
BNC-Anschluss THRU (Durchschleifanschluss):
Durchschleifanschluss des Anschlusses IN. Wenn
dieser Anschluss verwendet wird, wird der
75-Ohm-Abschlusswiderstand des Anschlusses IN
deaktiviert.
2 BNC-Anschluss REF WORD
(Referenzwortausgang)
Gibt das Wortsynchronisationssignal aus, das mit der
Abtastfrequenz synchronisiert wird, mit der die SIU-
100/100T arbeitet.
3 U Masseanschluss
