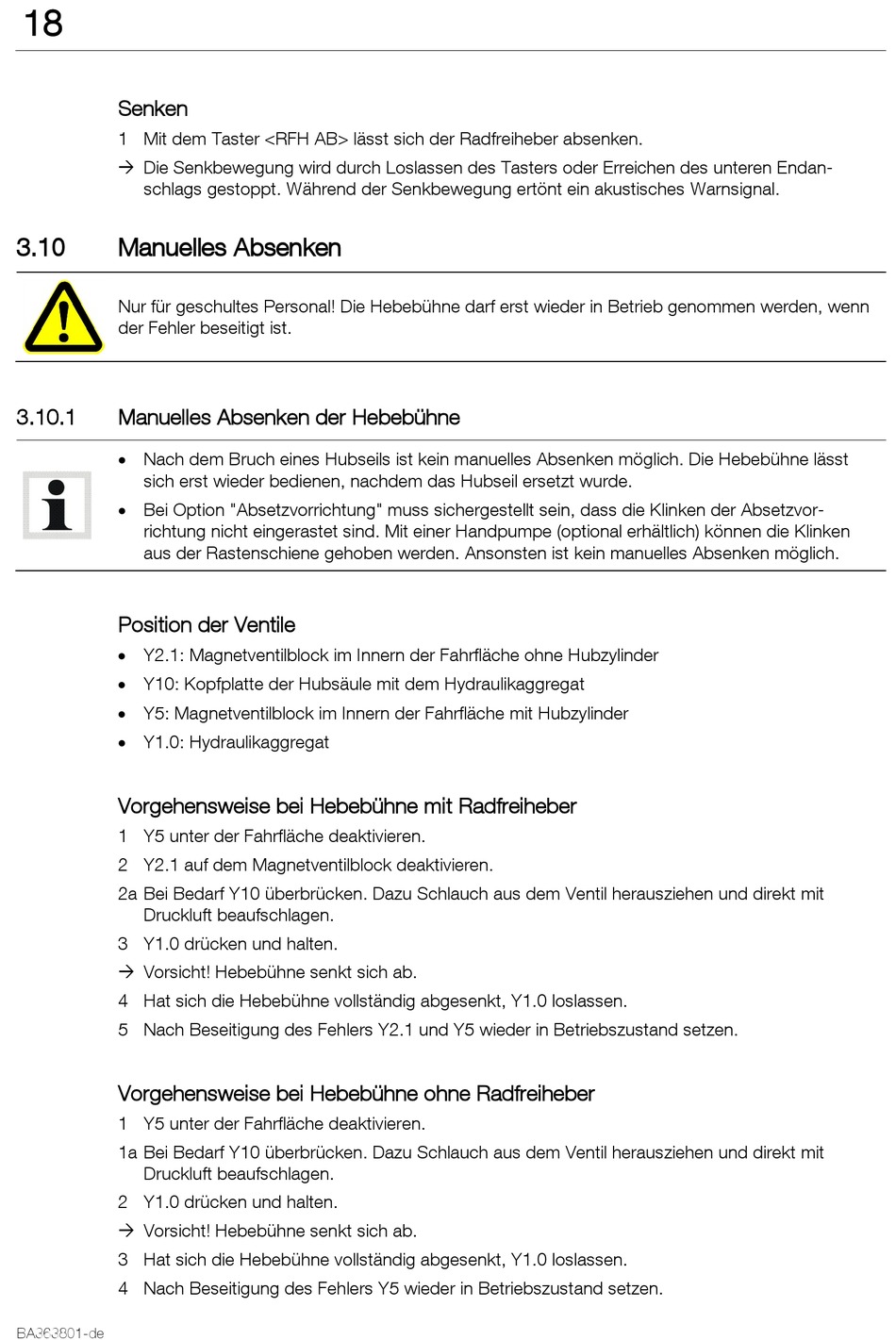

18
Senken
1 Mit dem Taster <RFH AB> lässt sich der Radfreiheber absenken.
 Die Senkbewegung wird durch Loslassen des Tasters oder Erreichen des unteren Endan-
schlags gestoppt. Während der Senkbewegung ertönt ein akustisches Warnsignal.
Pos: 61 / Tec hnische Dokume ntation/Alle Geräte/Übersc hriften/ Überschrifte n 1.1/M/Übersc hrift 1.1: Ma nue lles Abse nke n @ 6\mod_ 1178113285703_6.d ocx @ 90863 @ 2 @ 1
3.10

Manuelles Absenken

Pos: 62 / Tec hnische Dokume ntation/Hebetechnik/- Archiv -/ 00 H ebetechnik - Alle/Inha lte/ Warnung!/Inhalt: Warnung - Manue lles Abse nke n nur durc h gesc hultes Pers ona l @ 6\mod_ 1180962217687_6.d ocx @ 95211 @ @ 1
Nur für geschultes Personal! Die Hebebühne darf erst wieder in Betrieb genommen werden, wenn
der Fehler beseitigt ist.
Pos: 63 / Tec hnische Dokume ntation/Alle Geräte/Übersc hriften/ Überschrifte n 1.1.1/M/Überschr ift 1.1.1: Manue lles Abse nke n der Hebeb ühne @ 24\mod_1305884623922_ 6.d ocx @ 1010622 @ 3 @ 1
3.10.1 Manuelles Absenken der Hebebühne
Pos: 64 / Tec hnische Dokume ntation/Hebetechnik/CARLI FT/ 363801 CA RLI FT II 5.0/ BA/Inhalt: 3638 Ma nuelles Absenk en (Text) @ 22\mod_ 1291197475506_ 6.d ocx @ 950092 @ @ 1
• Nach dem Bruch eines Hubseils ist kein manuelles Absenken möglich. Die Hebebühne lässt
sich erst wieder bedienen, nachdem das Hubseil ersetzt wurde.
• Bei Option "Absetzvorrichtung" muss sichergestellt sein, dass die Klinken der Absetzvor-
richtung nicht eingerastet sind. Mit einer Handpumpe (optional erhältlich) können die Klinken
aus der Rastenschiene gehoben werden. Ansonsten ist kein manuelles Absenken möglich.
Position der Ventile
• Y2.1: Magnetventilblock im Innern der Fahrfläche ohne Hubzylinder
• Y10: Kopfplatte der Hubsäule mit dem Hydraulikaggregat
• Y5: Magnetventilblock im Innern der Fahrfläche mit Hubzylinder
• Y1.0: Hydraulikaggregat
Vorgehensweise bei Hebebühne mit Radfreiheber
1 Y5 unter der Fahrfläche deaktivieren.
2 Y2.1 auf dem Magnetventilblock deaktivieren.
2a Bei Bedarf Y10 überbrücken. Dazu Schlauch aus dem Ventil herausziehen und direkt mit
Druckluft beaufschlagen.
3 Y1.0 drücken und halten.
 Vorsicht! Hebebühne senkt sich ab.
4 Hat sich die Hebebühne vollständig abgesenkt, Y1.0 loslassen.
5 Nach Beseitigung des Fehlers Y2.1 und Y5 wieder in Betriebszustand setzen.
Vorgehensweise bei Hebebühne ohne Radfreiheber
1 Y5 unter der Fahrfläche deaktivieren.
1a Bei Bedarf Y10 überbrücken. Dazu Schlauch aus dem Ventil herausziehen und direkt mit
Druckluft beaufschlagen.
2 Y1.0 drücken und halten.
 Vorsicht! Hebebühne senkt sich ab.
3 Hat sich die Hebebühne vollständig abgesenkt, Y1.0 loslassen.
4 Nach Beseitigung des Fehlers Y5 wieder in Betriebszustand setzen.
Pos: 65 /----- Forma t-----/MAN UELLER UM BRUCH Se itenumbruch @ 0\m od_1134403577687_ 0.docx @ 1278 @ @ 1
BA363801-de
