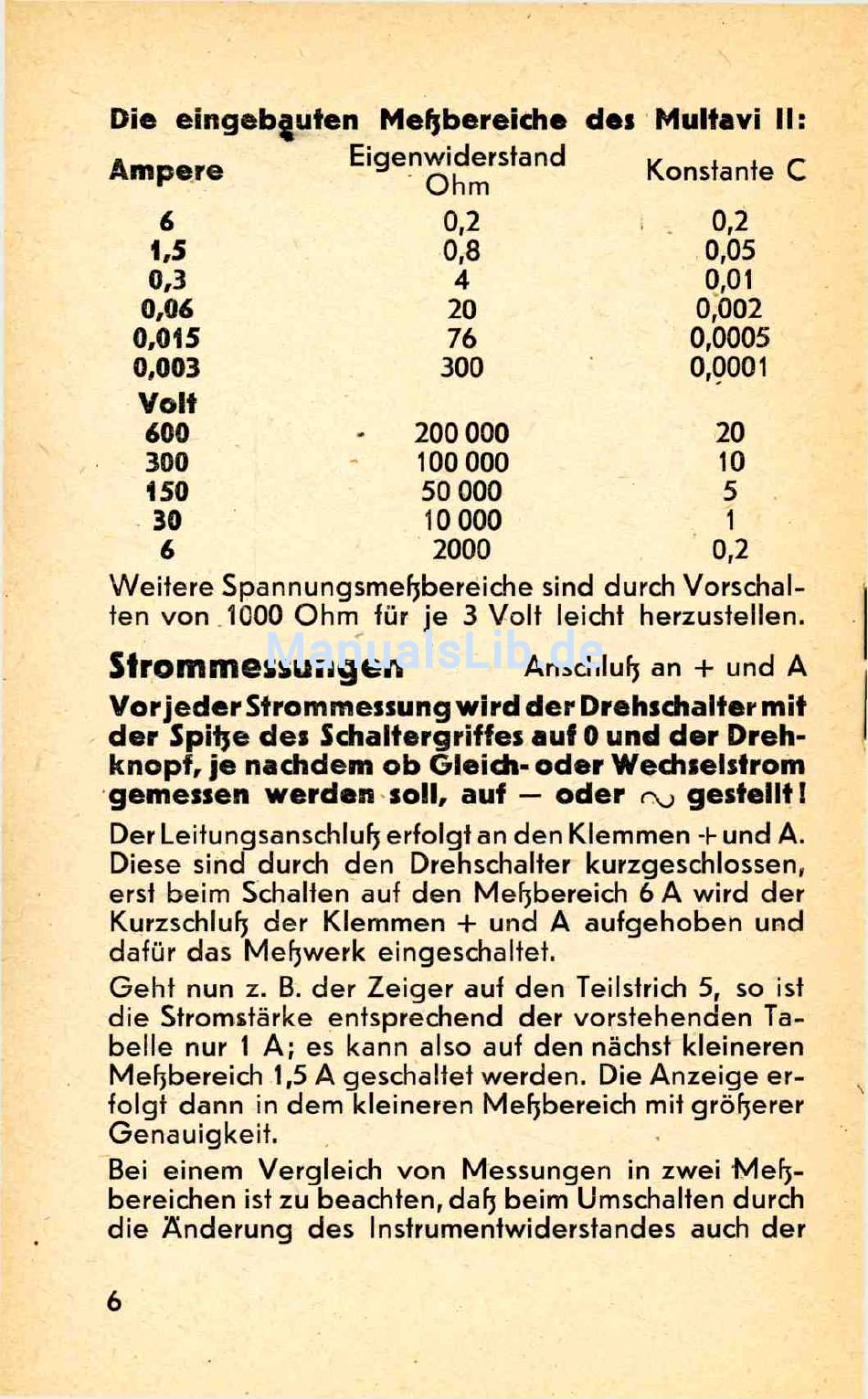

Die e in g e b a u te n M eß bereiche
A m p e re
6
1,5
0,3
0,06
0,015
0,003
V o lt
600
300
150
30
6
W eitere Spannungsmeßbereiche sind durch Vorschal
ten von 1000 O hm für je 3 V olt leicht herzustellen.
Strommessungen
V o r je d e r Strommessung w ird d e r Drehschalter m it
d e r Spitze des S chaltergriffes a u f 0 und d e r D reh
k n o p f, je nachdem o b G le ic h - o d e r W echselstrom
gemessen w e rd e n soll, a u f — o d e r ~
Der Leitungsanschluß erfolgt an den Klemmen + und A.
Diese sind durch den Drehschalter kurzgeschlossen,
erst beim Schalten auf den M eßbereich 6 A w ird der
Kurzschluß der Klemmen + und A aufgehoben und
dafür das M eßwerk eingeschaltet.
G eht nun z. B. der Z eig er auf den Teilstrich 5, so ist
die Stromstärke entsprechend der vorstehenden Ta
belle nur 1 A ; es kann also auf den nächst kleineren
M eßbereich 1,5 A geschaltet werden. Die A nzeige er
fo lg t dann in dem kleineren M eßbereich mit größerer
G enauigkeit.
Bei einem V ergleich von Messungen in zwei M eß
bereichen ist zu beachten, daß beim Umschalten durch
die Änderung des Instrum entwiderstandes auch der
6
Eigenwiderstand
O hm
0,2
0,8
4
20
76
300
-
200 000
100 000
50 000
10 000
2000
des
M u lfa v i II:
Konstante C
Anschluß an + und A
g e s te llt!
0,2
0,05
0,01
0,002
0,0005
0,0001
20
10
5
1
0,2
