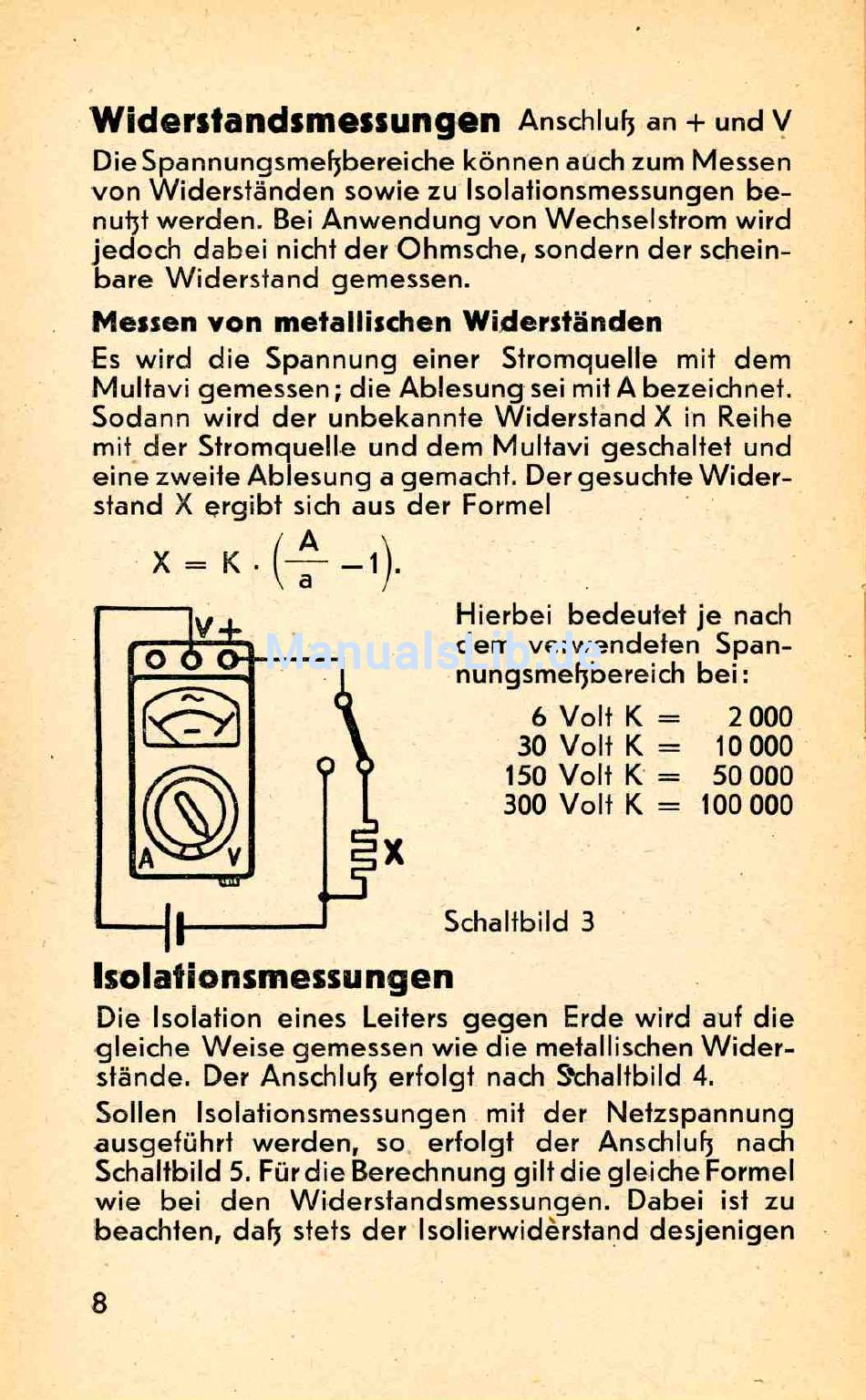

Widerstandsmessungen
D ie Spannungsmeßbereiche können auch zum Messen
vo n W iderständen sowie zu Isolationsmessungen b e -
nufz t w erden. Bei A nw endung von W echselstrom w ird
je doch dabei nicht der Ohmsche, sondern der schein­
bare W ide rsta nd gemessen.
M essen v o n m etallischen W iderständen
Es w ird d ie Spannung einer Strom quelle mit dem
M ulta vi gem essen; die A blesung sei mit A bezeichnet.
Sodann w ird der unbekannte W iderstand X in Reihe
mit der Strom quelle und dem M ultavi geschaltet und
eine zw eite A blesung a gemacht. Der gesuchte W id e r­
X
stand
erg ibt sich aus der Formel
X - K ■ ( -
Isolationsmessungen
Die Isolation eines Leiters gegen Erde w ird auf die
gleiche W eise gemessen w ie die metallischen W id e r­
stände. Der Anschluß e rfo lg t nach Schaltbild 4.
Sollen Isolationsmessungen mit der Netzspannung
ausgeführt w erden, so erfo lg t der Anschluß nach
Schaltbild 5. Für die Berechnung g ilt die gleiche Formel
w ie bei den W iderstandsm essungen. Dabei ist zu
beachten, daß stets der Isolierwiderstand desjenigen
8
A
H ierbei be deutet je nach
dem verw endeten Span­
nungsmeßbereich b e i:
Schaltbild 3
Anschluß an + und
6 V o lt K
30 V olt K
150 V olt K
300 V o lt K
v
=
2 000
=
10 000
= 50 000
= 100 000
