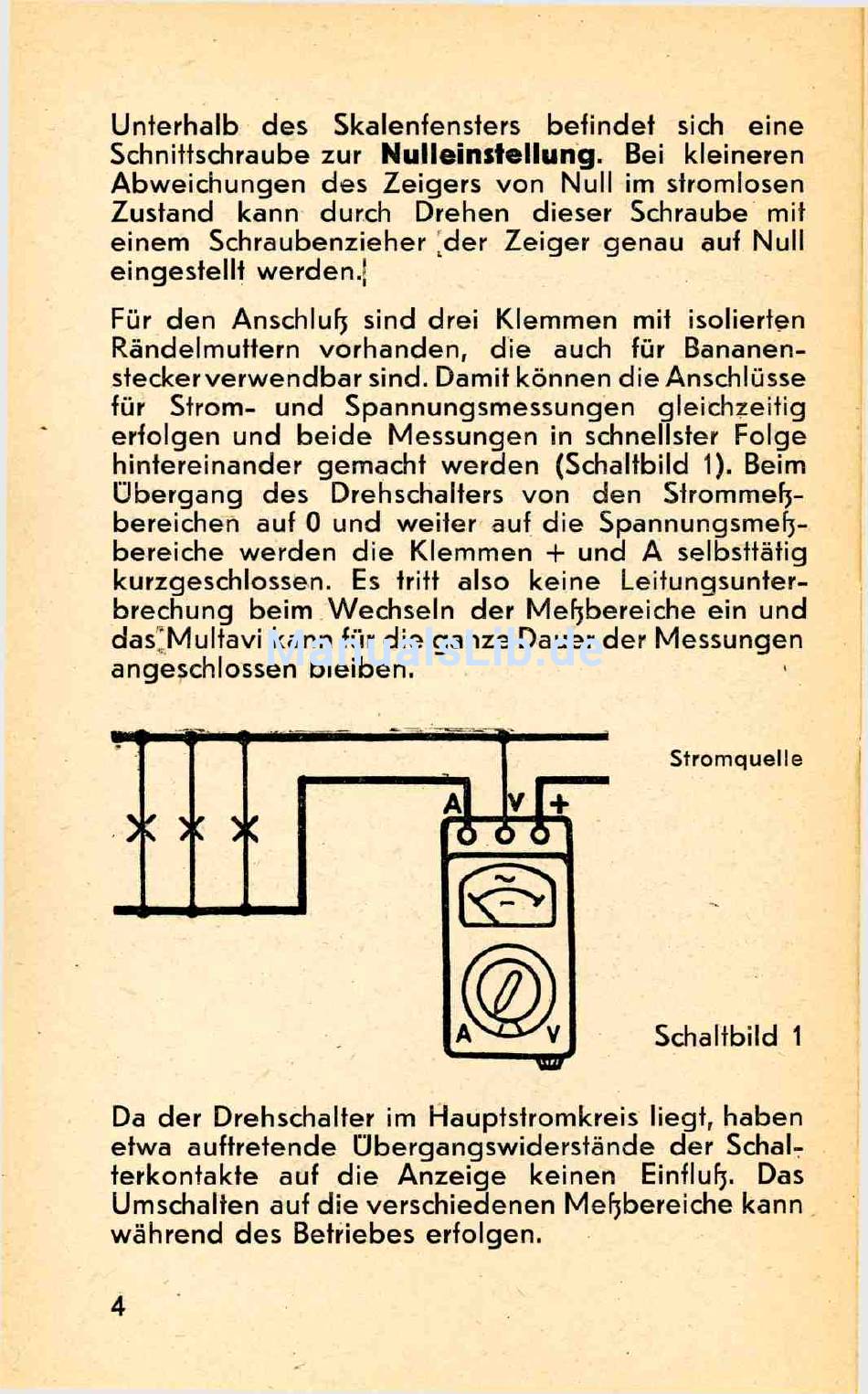

U nterhalb des
Schnittschraube zur
A bw eichungen des Zeigers von Null im stromlosen
Zustand
kann durch
einem Schraubenzieher der Z eiger genau auf Null
eingestellt w erden.
Für den Anschluß sind drei Klemmen mit isolierten
Rändelmuttern vorhanden, die auch für Bananen
stecker verw en dba r sind. Damit können die Anschlüsse
für Strom- und Spannungsmessungen gleichzeitig
erfolgen und b e ide M essungen in schnellster Folge
hintereinander gemacht w erden (Schaltbild 1). Beim
Ü bergang des Drehschalters von den Strommeß
bereichen auf 0 und w eiter auf die Spannungsmeß
bereiche werden d ie Klem m en + und A selbsttätig
kurzgeschlossen. Es tritt also keine Leitungsunter
brechung beim W echseln der M eßbereiche ein und
d a s'M u ltavi kann für die ganze Dauer der Messungen
angeschlossen bleiben.
Da der Drehschalter im Hauptstrom kreis liegt, haben
etwa auftretende Ü bergangsw iderstände der Schal
terkontakte auf die A nze ig e keinen
Umschalten auf d ie verschiedenen M eßbereiche kann
w ährend des Betriebes erfolgen.
4
Skalenfensters
N u llein ste llu n g .
Drehen dieser Schraube mit
be find et sich eine
Bei kleineren
S tro m q u e lle
Schaltbild 1
Einfluß. Das
