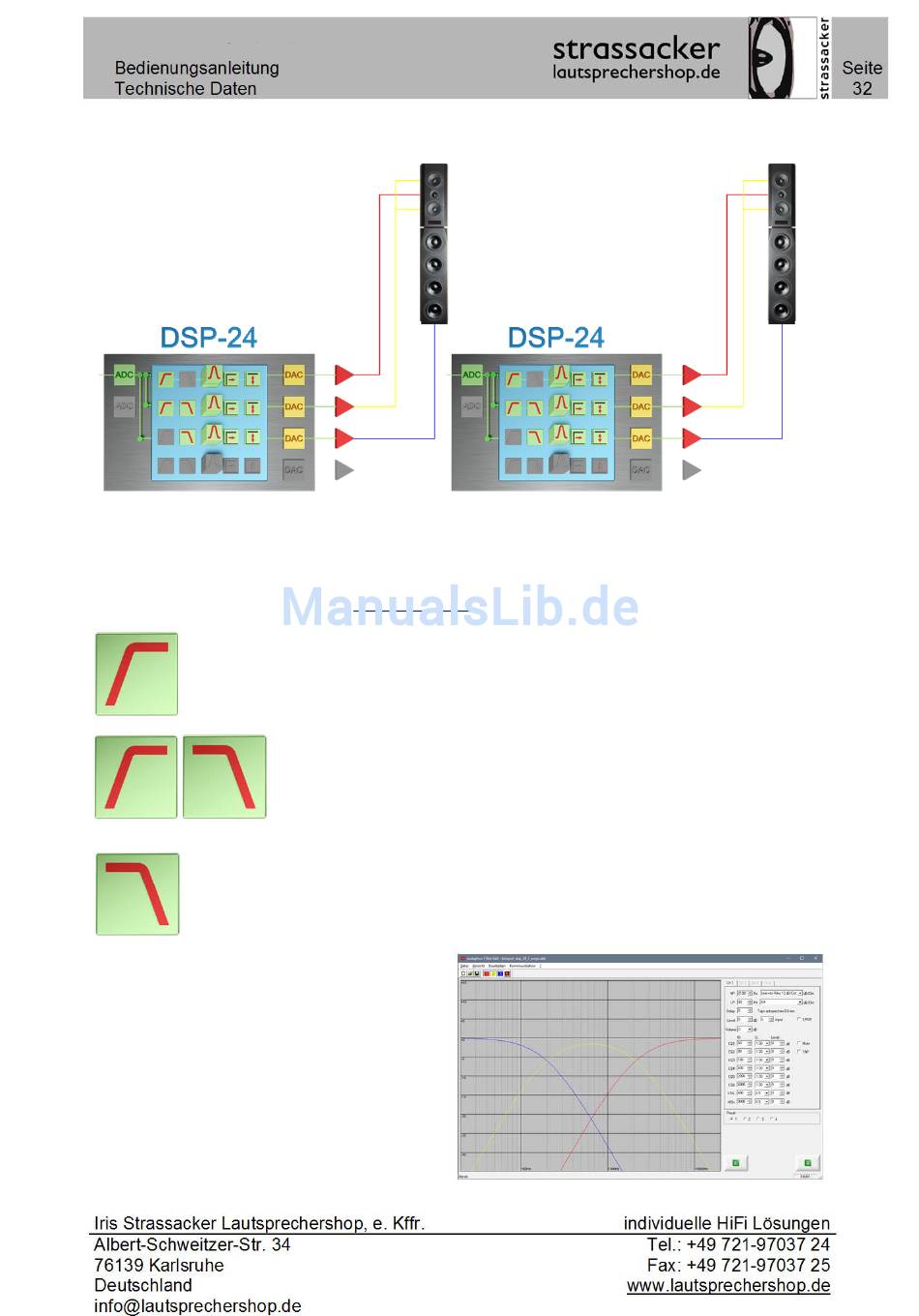

3-Wege Aktivlautsprecher
Bei der Ansteuerung eines 3-Wege Lautsprechers braucht man für den rechten und linken
Kanal einen audaphon AMP-2500. Für die Woofer benötigt man noch einen separaten Ver-
stärker.
In diesem Beispiel haben wir die
Für den Hochtöner wird ein Hochpassfilter verwenden. Wir haben in unse-
rem Beispiel 2.100 Hz als Übernahmefrequenz eingestellt. Der Kalotten-
hochtöner wird mit einem Filter 2. Ordnung (12 dB / Oktave) angekoppelt.
Der Tieftöner ist mit einem Tiefpassfilter 2. Ordnung (12 dB / Oktave) be-
schaltet. Der vierte Kanal vom audaphon AMP-2500 bleibt ohne Verwen-
dung. Für den Tieftonteil (Marco) braucht man eine separate Endstufe
(Verstärker).
In der rechten Abbildung kann man die Ein-
stellungen in der Filter-Edit-Software sehen.
Der Tieftöner ist mit dem blauen Graphen
ganz links im Bild zu sehen. Der Mitteltöner
ist der gelbe Graph und der Hochtöner ist
der rote Graph.
Raquel + Marco
Lautsprecher aktiviert.
Der Mitteltöner wird mit einem Hochpass- und einem Tiefpass-
filter beschaltet. Diese Kombination aus zwei Filtern wird auch
Bandpassfilter genannt. Dieser Filter 2. Ordnung (12 dB / Ok-
tave) arbeitet zwischen 200 Hz und 2.100 Hz.
