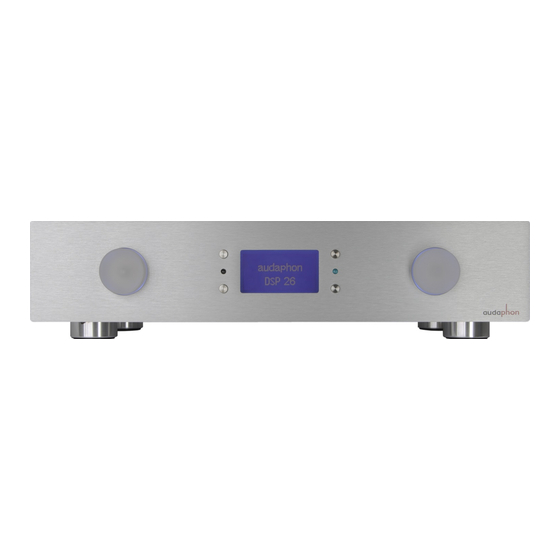

Strassacker Audaphon DSP-26 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Allgemeines ................................................................................................................................... 2
ADC (Analog-Digital-Converter) .................................................................................................... 2
DSP (Digitaler-Signal-Prozessor) .................................................................................................. 2
DAC (Digital-Analog-Converter) .................................................................................................... 3
Analoge Lautstärkeregelung .......................................................................................................... 3
Anwendungen des DSP-26 ........................................................................................................... 3
Der DSP-26 ................................................................................................................................... 4
Anschluss an die Anlage ............................................................................................................... 4
Einschalten .................................................................................................................................... 4
Bedienung ..................................................................................................................................... 5
Anschlüsse Rückseite ................................................................................................................... 6
Technische Daten ......................................................................................................................... 8
Analoge Eingänge ......................................................................................................................... 8
Digitale Eingänge .......................................................................................................................... 9
Analoge Ausgänge ........................................................................................................................ 9
Signalverarbeitung ........................................................................................................................ 9
Signalprozessor ............................................................................................................................. 9
PC-Anschluss .............................................................................................................................. 10
Sonstiges .................................................................................................................................... 10
Zubehör ....................................................................................................................................... 11
Sicherheitshinweise ..................................................................................................................... 11
Software Audaphon Cross-Control .............................................................................................. 12
Treiber und Software Download .................................................................................................. 12
Audaphon Cross-Control ............................................................................................................. 13
Bedienoberfläche ........................................................................................................................ 16
Preset ................................................................................................................................... 16
Graphen ................................................................................................................................ 16
Filter ...................................................................................................................................... 16
Tipps ........................................................................................................................................... 26
Iris Strassacker Lautsprechershop, e. Kfr.
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
info@lautsprechershop.de
Bedienungsanleitung
Audaphon DSP-26
individuelle HiFi Lösungen
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
www.lautsprechershop.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Strassacker Audaphon DSP-26

Inhaltszusammenfassung für Strassacker Audaphon DSP-26

  • Seite 1: Inhaltsverzeichnis

    Audaphon Cross-Control ......................13 Bedienoberfläche ........................16 Preset ........................... 16 Graphen ..........................16 Filter ............................16 Tipps ............................26 Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...

  • Seite 2: Allgemeines

    Funktion auch als aktive Weiche. Die Eingänge können den Ausgängen individuell zugewiesen werden, diesen Vorgang nennt man Routing. Beim Audaphon DSP-26 können mit dem Routing auch Summensignale gebildet werden, d. h. der rechte und der linke Kanal werden addiert und auf einen Ausgang gelegt. Diese Addition von Signalen braucht man z.B.

  • Seite 3: Dac (Digital-Analog-Converter)

    Widerstände umgeschaltet um die gewünschte Lautstärke einzustellen. Anwendungen des DSP-26 Der Audaphon DSP-26, zu dessen Kauf wir Ihnen gratulieren, besitzt 2 Eingänge und 6 Ausgänge. Damit lässt sich leicht eine Vielzahl von Konfigurationen aufbauen. Die Bandbreite reicht von Vollbereichslautsprechern über teilaktive Lösungen bis zu vollaktiven Stereo 3-Wege-Kombinationen.

  • Seite 4: Der Dsp-26

    Filterfunktion und damit ein perfekt auf die Anlage und den Hörraum abgestimmter Klangcharakter zugeordnet werden. Der Vorverstärker Audaphon DSP-26 kann nachträglich auf einfache Weise in mehreren Varianten ausgebaut werden. Zum Beispiel kann das Gerät bis zum Vollverstärker mit sechs separaten Endstufen aufgerüstet werden.

  • Seite 5: Bedienung

    Signale oberhalb des eingestellten Schwellenwerts an, schaltet das Gerät wieder ein 4 x Drücken > Menüabschluss (Rückkehr zur Normalanzeige) Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...

  • Seite 6: Anschlüsse Rückseite

    Einschaltautomatik am Eingang Line 1 und XLR ist immer wirksam. Anschlüsse Rückseite Es stehen 5 analoge Stereoeingänge zur Verfügung: 4 x Cinch Stereo-Eingang (Line 1 - Line 4) Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 7 Ausgang besitzen, so ist dieser Anschluss aus klanglichen Gründen dem analogen vorzuziehen. Bei dieser Anschlussart entfallen der D/A-Wandler im Quellgerät und der A/D- Wandler im Audaphon DSP-26 im Signalweg. Für alle 6 DSP-Kanäle (Channel 1 - Channel 6) gibt es analoge Cinch Ausgänge: Zusätzlich sind XLR-Buchsen als Ausgang auf der Geräterückseite:...

  • Seite 8: Technische Daten

    Powersafe-Betrieb abgeschaltet. GND-Lift: Die Audio-Masse ist im Audaphon DSP-26 über einen Widerstand mit 1 kΩ mit der Netz- Erde verbunden. Über den GND-Lift-Schalter kann man den 1 kΩ Widerstand überbrücken und damit eine 0 Ω Verbindung herstellen (Stellung ON). Diese Schaltung kann eventuelle Brummschleifen in der Audio-Anlage unterdrücken oder beseitigen.

  • Seite 9: Digitale Eingänge

    19.500 Hz. Alternativ zum EQ 5/6 kann je ein Shelf-Filter (Low/High) pro Kanal gesetzt werden Tiefpassfilter pro Kanal wählbar von 40 bis 10.000 Hz, 6 / 12 / 18 / 24 dB Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...

  • Seite 10: Pc-Anschluss

    Server 2003 u. 2008 (32 und 64 Bit) Die DSP-Programmierung der Kanäle erfolgt ausschließlich am PC über die Software Audaphon Cross-Control. Die Datenübertragung erfolgt über USB. Der Audaphon DSP-26 muss zur Programmierung über das mitgelieferte USB-Kabel mit dem PC verbunden werden.

  • Seite 11: Zubehör

    Lautsprecheranschlüssen Spannungen von über 42 V auftreten. Daher besteht bei Berührung die Gefahr eines elektrischen Schlages. Der Audaphon DSP-26 ist ausschließlich für die auf der Rückseite angegebene Versorgungsspannung ausgelegt. Stellen Sie das Gerät auf eine stabile und flache Oberfläche.

  • Seite 12: Software Audaphon Cross-Control

    Audaphon DSP-26 Vorverstärker und Audaphon AMP-26 Verstärker am PC vorgenommen werden. Alle Einstellwerte lassen sich als Datei auf dem PC abspeichern, bei Bedarf aufrufen und auf das Audaphon DSP-26 bzw. auf den AMP-26 übertragen. Die Verbindung zwischen Gerät und PC wird über ein USB-Kabel hergestellt. Der PC verbindet die Audaphon Hardware mit einem fest definierten USB-Anschluss am PC, d.

  • Seite 13: Audaphon Cross-Control

    Audaphongerät auf richtige Verbindung überprüft. Daher muss das Audaphongerät zuvor am Netz angeschlossen und eingeschaltet werden. Beim ersten Anschluss kann es zu einer Fehlermeldung kommen. Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 14 Diese Fehlermeldung mit „OK“ bestätigen und das Programm Audaphon Cross-Control öffnen. können richtige Schnittstelle von der Software automatisch suchen lassen. Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...
  • Seite 15 Audaphongerät ab und stellt den COM-Anschluss automatisch ein. Die Suche war bei unserem Beispiel erfolgreich und hat der Verbindung PC-Audaphongerät die COM3 Schnittstelle zugewiesen. Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe...

  • Seite 16: Bedienoberfläche

    Eine Besonderheit von Kanal 5 und 6 (Ch. 5 6) ist das Delay (Zeitverzögerung im Vergleich zu den anderen Ausgängen) von 2801 Schritten. Die 2801 Schritte (ein Schritt ist Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 17 Schaltfläche „Schließen“. Wenn unterschiedliche Werte für die Subwoofer gewünscht werden, können Sie die Einstellungen für den zweiten Kanal individuell vornehmen bzw. kopieren und anschließend Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 18 2), um beide Kanäle identisch einzustellen. Auch bei den Satelliten muss die Quelle vom Kanal noch ausgewählt werden. Soll der Satellit zum rechten bzw. linken Kanal gehören. Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 19 6500 Hz den Scheitelpunkt einer Senke aufweist. Verändern Sie nun bei Q (Güte) den Wert auf 5,5. Aus Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 20 Quelle die im Vorverstärker bestimmt ist (z.B. Line 1 für den CD-Player). In unserem Beispiel muss ein Kanal auf den rechten Input (Eingang) gelegt werden. Dieser Schritt ist sehr wichtig und sollte immer im gesamten System überprüft werden. Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 21 Kopieren •Kanal 1 auf Kanal 2 kopieren Kanaleinstellungen •Kanal 1 bearbeiten •HP: 3500 Hz •HP Linkwitz-Riley 24 dB/Oct Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...
  • Seite 22 3500 ein. Bei Kanal 1 und Kanal 2 für den Hochtonbereich wählen wir die Werte HP = 3500 Hz. Am Ende unserer Einstellungen senden wir die Konfigurationen mit dem Button "S" (Schaltfläche) zum Audaphon DSP-26. Beispiel 4: High-Shelf Filter und Low-Shelf Filter Ein High-Shelf Filter bewirkt wie sein Gegenstück, der Low-Shelf Filter, eine einseitig offene...
  • Seite 23 In dem Beispiel oben kann man einen Low-Shelf Filter sehen mit Kennfrequenz 300 Hz, einer Güte von 0,5 und einer Anhebung von 4 dB. Im folgenden Bild unten ist der gleiche Filter aber mit einer Absenkung von -4 dB zu sehen. Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 24 In dem Beispiel oben kann man einen High-Shelf Filter sehen mit Kennfrequenz 2000 Hz, einer Güte von 0,5 und einer Anhebung von 4 dB. Im folgenden Bild unten ist der gleiche Filter aber mit einer Absenkung von -4 dB zu sehen. Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 25 (Strg + S) unter einem eigenen Dateinamen auf Ihrem PC abspeichern und jederzeit unter Datei / Öffnen (Strg + O) wieder aufrufen und bearbeiten. Mit einem Klick auf den Button "S" (Schaltfläche für Senden) werden diese Einstellwerte an das Audaphon DSP-26 gesendet. Iris Strassacker Lautsprechershop, e. Kfr.

  • Seite 26: Tipps

    Bedienungsanleitung Seite Technische Daten Man kann auch die Konfigurationen (Presets) aus dem Audaphon DSP-26 auslesen. Mit dem Button "E" (Schaltfläche für Empfangen) können wir die abgespeicherten Einstellungen aus dem DSP lesen und auf dem PC bearbeiten oder speichern. Somit haben wir auch beim Verlust der Dateien auf dem PC die Sicherheit, dass die Presets erhalten bleiben und auch im Nachhinein gesichert werden können.
  • Seite 27 Leistung und Wartung bei Windows XP Schritt 3 Bei den Systemeigenschaften geht man auf die Karteikarte mit der Überschrift „Hardware“ klickt Schaltfläche „Geräte-Manager“. Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...
  • Seite 28 Audaphon Software den gewünschten Port manuell auswählen. Bitte beachten Sie, dass ein Port immer nur einmal vergeben werden kann, d. h. man sollte Doppelbelegungen vermeiden. Iris Strassacker Lautsprechershop, e. Kfr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe...
