Bedienungsanleitung
audaphon AMP-2500
individuelle HiFi Lösungen
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
www.lautsprechershop.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Strassacker AMP-2500
Inhaltszusammenfassung für Strassacker AMP-2500
-
Seite 1: Inhaltsverzeichnis
Kopieren von Presets ......................24 Kopieren von Kanälen ......................24 Grundlagen zum DSP ........................25 Anwendungsbeispiele ........................27 Sicherheits- und Entsorgungshinweise ..................35 Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de... -
Seite 2: Anschluss An Die Anlage
Seite Technische Daten Anschluss an die Anlage Der audaphon AMP-2500 ist ein Stereo-Vollverstärker mit DSP (Digitaler-Signal-Prozessor). Im Namen steht die Zwei für die Anzahl der Verstärker und die Fünfhundert für die Leistung pro Kanal in Watt. Der AMP-2500 kann als: ... -
Seite 3: Anschlüsse

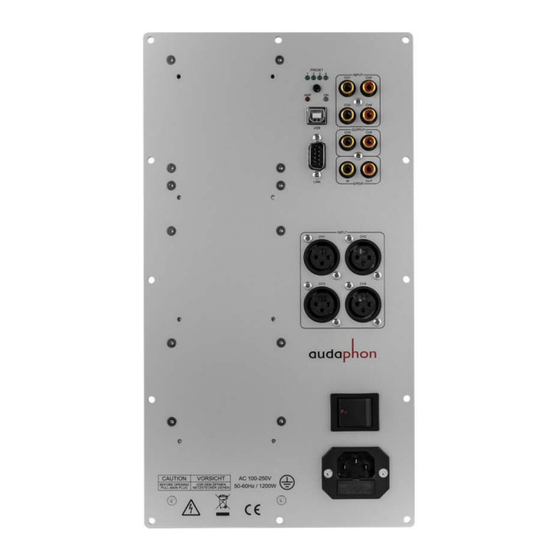

Anschlüsse Die Eingänge Der audaphon AMP-2500 ist mit einem analogen: Stereoeingang Cinch (A) Stereoeingang XLR (B) und einem digitalen: Koaxialeingang (C) ausgestattet. Der Koaxialeingang verarbeiten alle Ste- reoformate als PCM oder S/PDIF, bis 96 kHz / 48 Bit. Bei Quellen mit einem digita-... - Seite 4 Leiterplatte und können somit direkt mit den Lautsprechern verbunden werden. In der Abbildung auf der linken Seite kann man die Rückseite vom audaphon AMP-2500 mit der Ver- stärkerplatine und den Chassisanschlüssen sehen. Es können zwei Chassis an den Verstärker ange- schlossen werden oder man kann im Brückenbe-...
- Seite 5 Kanal 3 und 4 sind für externe Geräte als analoge Ausgänge herausgeführt. Außerdem gibt es einen digitalen Ausgang (E), der nicht durch den DSP gefiltert wird und das Signal vom digitalen Eingang nur verstärkt weiter gibt. Die Programmierung der einzelnen Kanäle erfolgt am PC über die Software audaphon Filter Edit.
- Seite 6 Display und Fernbedienung (nicht im Lieferumfang enthalten): Der audaphon AMP-2500 kann auch mit einem zusätzlichen Dis- play und einer Fernbedienung erweitert werden (nicht im Liefer- umfang enthalten). Dazu wird eine Steuereinheit mit Display an die entsprechende Schnittstelle angeschlossen. Die optionale Steuereinheit wird mit einem Flachbandkabel angesteckt und ist sofort einsatzbereit.
-
Seite 7: Verwendung Als Subwooferverstärker
Verwendung als Subwooferverstärker Der audaphon AMP-2500 wird in das Subwoofergehäuse eingebaut. Die integrierten Ver- stärker werden direkt mit den Subwooferchassis verbunden. Im Beispiel Subwoofer im Brü- ckenbetrieb werden die Details zum Anschluss der Chassis erläutert. Wenn ein Mehrkanalverstärker die Quelle ist, wird der Eingang vom AMP-2500 mit dem Sub- wooferausgang vom Mehrkanalverstärker (AV-... - Seite 8 Ausgang (PRE OUT) vom Vorverstärker mit dem Eingang (MAIN IN) vom Leistungsverstärker. Die Kupp- lung am Y-Adapter wird mit einem geschirmten Cinch- kabel zum AMP-2500 weiter geführt. In der linken Abbil- dung ist die Verbindung zwischen Vollverstärker und AMP-2500 abgebildet.
- Seite 9 AMP-2500 wird anschlie- ßend mit dem „MAIN IN“ Eingang vom Vollver- stärker verbunden. Somit kann man den Sub- woofer über die im AMP-2500 eingebauten Ver- stärker betreiben und die zwei freien Kanäle vom DSP für die Hochpassfilterung der Hauptlautspre- cher verwenden.
-
Seite 10: Verwendung Als Verstärker (Full-Range)
Verwendung als Verstärker (Full-Range) Wenn man den AMP-2500 als End- verstärker verwendet, der den Laut- sprecher ansteuert, wird der Aus- gang vom Vorverstärker mit dem Eingang vom audaphon AMP-2500 verbunden. Man kann an den AMP- 2500 jede beliebige Quelle anschließen. Im Abschnitt... -
Seite 11: Technische Daten
Abmessungen und Gewicht Frontplatte Höhe x Breite x Tiefe: 326 mm x 177 mm x 63 mm Ausschnitt: 298 mm x 149 mm Gewicht: 1200 g Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24... -
Seite 13: Software- Und Treiberinstallation
Mit der Software audaphon Filter Edit kann man die audaphon DSP-Geräte am PC konfigu- rieren. Die Software erkennt automatisch welches audaphon Pro- dukt angeschlossen ist und passt die Arbeitsoberfläche automa- tisch an. In den folgenden Beispielen ist der audaphon AMP-2500 angeschlossen. Auf der Arbeitsoberfläche sind beim AMP-2500 vier Kanäle verfügbar. - Seite 14 Schritt 1 Treiber Die Datei audaphon_usb.exe installieren, Desktop oder damit das audaphon Gerät über die USB- Download-Ordner. Schnittstelle mit dem PC kommunizieren kann. Nach dem Download wird mit einem Klick auf die Datei audaphon_usb.exe der „Cypress USB-Serial Driver Installer“ gestartet. Anschließend „Next >“...
- Seite 15 Schritt 4 Das Programm wird in den Dateipfad instal- liert. Schritt 5 Zum Schluss die Installation mit „Finish“ be- stätigen.
-
Seite 16: Bedienoberfläche
Filter... -
Seite 17: Schreiben Und Auslesen Der Konfiguration
Presets an den audaphon AMP-2500 gesendet. Auslesen (Empfangen) Man kann auch die Konfigurationen und Presets aus dem audaphon AMP-2500 auslesen. Mit dem Button "E" (Schaltfläche für Empfangen) kann man die abgespeicher- ten Einstellungen und Presets vom DSP auslesen und auf dem PC bearbeiten oder speichern. - Seite 18 nal die 1 und rechts bei Zielkanal die 2 an. Anschließend klickt man auf die Schaltfläche „Ko- pieren“ und auf die Schaltfläche „Schließen“. Wenn unterschiedliche Werte für die Satelliten oder Subwoofer gewünscht werden, kann man die Einstellungen für den zweiten Kanal individuell vornehmen bzw. kopieren und an- schließend verändern.
- Seite 19 Sie können Ihre individuellen Presets auch als Datei(en) auf Ihrer Festplatte speichern und sie später beliebig oft in das audaphon Gerät importieren. Wählen Sie im Menü oben links den Punkt > Datei > Speichern (oder Strg + S) und speichern Sie die soeben vorgenomme- nen Einstellungen als Datei ab.
- Seite 20 Beispiel 3: High- und Low-Pass Filter Ein High-Pass Filter (Hochpassfilter) bewirkt wie sein Gegenstück, der Low-Pass Filter (Tief- passfilter), eine einseitige Absenkung bei einer definierten Trennfrequenz. In den folgenden Diagrammen haben wir die Filter zusammengefasst und erläutert. High-Pass Filter (Low-Cut) Low-Pass Filter (High-Cut) Der HP-Filter lässt hohe Frequenzen ober- Der LP-Filter lässt tiefe Frequenzen unter-...
- Seite 21 Low-Shelf Filter: In dem Beispiel oben kann man einen Low-Shelf Filter sehen mit der Frequenz 200 Hz, einer Güte von 0,5 und einer Anhebung von +4 dB. Im Bild unten ist der gleiche Filter aber mit einer Absenkung von -12 dB zu sehen.
- Seite 22 Beispiele für High-Shelf Filter: In dem Beispiel oben kann man einen High-Shelf Filter sehen mit der Einsatzfrequenz 2.000 Hz, einer Güte von 0,5 und einer Anhebung von +6 dB. In der Abbildung unten ist der gleiche Filter aber mit einer Absenkung von -12 dB zu sehen.
- Seite 23 Pass Filter. Ein typisches Anwen- dungsbeispiel ist der Mittel-töner in einem 3-Wege-System. Die Einstel- lungen für den audaphon AMP-2500 sind schon im Beispiel 3 erläutert. Als Trennfrequenz für den Hochpass- filter sind 200 Hz eingestellt. Der Tiefpassfilter ist auf 2.000 Hz einge- stellt.
-
Seite 24: Kopieren Von Presets
Kopieren von Presets Presets sind Klang- und Frequenzweicheneinstellungen die mit einem Taster auf der Rückseite vom AMP-2500 gewechselt werden können. Die Presets kann man ohne PC im laufenden Betrieb wechseln. Vier LEDs zei- gen das aktuell eingestellte Preset. Die Presets kann man mit der Kopierfunktion bearbeiten. -
Seite 25: Grundlagen Zum Dsp
Aufwand zu realisieren wären. Die linke Abbildung zeigt den schematischen Aufbau vom au- Ein- daphon AMP-2500. gangsbereich wandeln die Ana- log-Digital-Konverter ( ) das analoge Signal in ein digitales Signal um. Der Digital-Signal-Prozessor ( ) verarbeitet die Daten nach den eingestellten Konfigurationen. - Seite 26 Vorgang nennt man Rou- ting. Beim audaphon AMP-2500 können mit dem Routing auch Summensignale gebildet werden, d. h. der rechte und linke Kanal werden addiert und auf einen Ausgang gelegt. Die- se Addition von Signalen braucht man z. B. für Subwoofer. Jedem der vier Kanäle kann man parametrische Equalizer zuordnen.
-
Seite 27: Anwendungsbeispiele
2500 steckt ein DSP-24 und somit sind viele Möglichkeiten der Klangverbesserung auf höchstem Klangniveau realisierbar. Stereobetrieb Die zwei Eingänge des audaphon AMP-2500 werden an den linken und rechten Ausgang vom Vorverstärker oder einer anderen Signalquelle angeschlossen. Die Lautsprecher werden an die Ausgänge vom ein- gebauten Verstärker angeschlossen. - Seite 28 8 Ohm Chassis. Somit ist der Brückenbe- trieb möglich. In der rechten Abbildung ist ein auda- phon Subwoofer an den AMP-2500 an- geschlossen. Der „+“ Anschluss vom Chassis wird an Pin 4 vom Verstärker angeschlossen und der „-“ Anschluss vom Chassis wird an Pin 2 vom Verstär-...
- Seite 29 Zwei Subwoofer Sollen mehrere Subwoofer angeschlossen werden, so kann es sinnvoll sein, diese Woofer im Stereo-Betrieb anzusteuern. Es werden beide Eingänge des audaphon AMP-2500 an die Signalquelle (den Vor- bzw. Voll- verstärker) angeschlossen. In der rechten Abbildung kann man das Schema für die Ansteuerung von zwei Subwoofern sehen.
- Seite 30 Zwei Subwoofer und zwei Satelliten Wenn zwei Satelliten und zwei Subwoofer angeschlos- sen sind, kann man auch die Subwoofer im Stereobe- trieb nutzen. Es werden beide Eingänge des audaphon AMP-2500 an die Signal- quelle (Vorverstärker) ange- schlossen; Ausgänge 3 und 4...
- Seite 31 Ein Subwoofer und zwei Satelliten Es werden beide Eingänge des AMP-2500 an die Signalquelle (den Vorverstärker) angeschlossen; die Ausgänge 1 und 2 werden intern an den eingebauten Verstärker für den Subwoofer weitergeleitet und der Ausgang 3 und 4 wird an einen separaten Ste- reoverstärker für die Satelliten angeschlossen.
- Seite 32 3-Wege Aktivlautsprecher Bei der Ansteuerung eines 3-Wege Lautsprechers braucht man für den rechten und linken Kanal einen audaphon AMP-2500. Für die Woofer benötigt man noch einen separaten Ver- stärker. In diesem Beispiel haben wir die Raquel + Marco Lautsprecher aktiviert.
- Seite 33 3-Wege Aktivlautsprecher und Subwoofer Ein audaphon AMP-2500 wird an den rechten Kanal und der zweite AMP-2500 wird an den linken Kanal von der Signalquelle (Vorverstärker) angeschlossen. Bei unserem Beispiel ha- ben wir die Raquel + Marco Lautsprecher mit dem Subwoofer aktiviert. Für den Tiefton- teil Marco und den Subwoofer DON benötigt man zwei zusätzliche Verstärker.
- Seite 34 In diesem Beispiel sind zwei Chassis von Wavecor in dem Aktivlaut- sprecher Atlas mit dem AMP-2500 kombiniert. Man braucht für jeden Lautsprecher einen audaphon AMP-2500. Bei der Programmierung wird Kanal 1 für den Hochtöner und Kanal 2 für die beiden Tieftöner verwen- det.
-
Seite 35: Sicherheits- Und Entsorgungshinweise
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder / und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. RoHS Der audaphon AMP-2500 ist RoHS konform.
