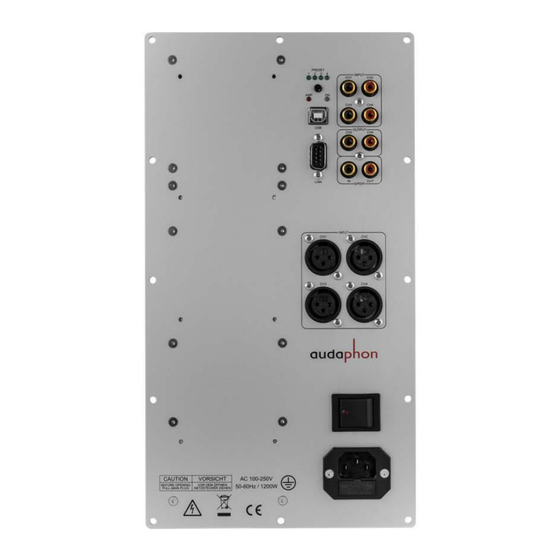

Strassacker audaphon AMP-4250 Bedienungsanleitung

Stereo-vollverstärker
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Anschluss an die Anlage .................................................................................................................. 2
Anschlüsse ............................................................................................................................. 3
Verwendung als Subwooferverstärker .................................................................................... 7
Verwendung als Verstärker (Full-Range) ............................................................................. 10
Technische Daten .......................................................................................................................... 11
Software- und Treiberinstallation .................................................................................................... 13
Bedienoberfläche .................................................................................................................. 16
Schreiben und Auslesen der Konfiguration .......................................................................... 17
Beispiele ............................................................................................................................... 17
Kopieren von Presets ........................................................................................................... 25
Kopieren von Kanälen .......................................................................................................... 25
Grundlagen zum DSP .................................................................................................................... 26
Anwendungsbeispiele .................................................................................................................... 28
Sicherheits- und Entsorgungshinweise .......................................................................................... 37
Iris Strassacker Lautsprechershop, e. Kffr.
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
info@lautsprechershop.de
Bedienungsanleitung
audaphon AMP-4250
individuelle HiFi Lösungen
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
www.lautsprechershop.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Strassacker audaphon AMP-4250

Inhaltszusammenfassung für Strassacker audaphon AMP-4250

  • Seite 1: Inhaltsverzeichnis

    Kopieren von Presets ......................25  Kopieren von Kanälen ......................25  Grundlagen zum DSP ........................26  Anwendungsbeispiele ........................28  Sicherheits- und Entsorgungshinweise ..................37  Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...

  • Seite 2: Anschluss An Die Anlage

    Technische Daten Anschluss an die Anlage Der audaphon AMP-4250 ist ein Stereo-Vollverstärker mit vier Leistungsverstärkern und einem DSP (Digitaler-Signal-Prozessor). Im Namen steht die Vier für die Anzahl der Verstärker und die Zweihundertfünfzig für die Leistung pro Kanal in Watt. Der AMP-4250 kann als: ...

  • Seite 3: Anschlüsse

    Anschlüsse Die Eingänge Der audaphon AMP-4250 ist mit einem analogen: Stereoeingang Cinch (A) Stereoeingang XLR (B) und einem digitalen: Koaxialeingang (C) ausgestattet. Koaxialeingang verarbeiten alle Stereoformate als PCM oder S/PDIF, bis 96 kHz / 48 Bit. Bei Quellen mit einem digitalen...
  • Seite 4 Die Ausgänge Als Ausgänge stehen zur Verfügung: Kanal 1, 2, 3 und 4, die jeweils an die eingebauten Endverstärker angeschlossen sind. Die Verstärker- ausgänge sind Leiterplatte können somit direkt mit den Chassis Kanal 3 & 4 (CH 3 & CH 4) verbunden werden.
  • Seite 5 Kanal 3 und 4 sind zusätzlich für externe Geräte analoge Ausgänge herausgeführt. Außerdem gibt es einen digitalen Ausgang (E), der nicht durch den DSP gefiltert wird und das Signal vom digitalen Eingang nur verstärkt weiter gibt. Die Programmierung der einzelnen Kanäle erfolgt am PC über die Software audaphon Filter Edit.
  • Seite 6 Display und Fernbedienung (nicht im Lieferumfang enthalten): Der audaphon AMP-4250 kann auch mit einem zusätzlichen Display und einer Fernbedienung erweitert werden (nicht im Lieferumfang enthalten). Dazu wird eine Steuereinheit mit Display an die entsprechende Schnittstelle angeschlossen. Die optionale Steuereinheit wird...

  • Seite 7: Verwendung Als Subwooferverstärker

    Verwendung als Subwooferverstärker Der audaphon AMP-4250 wird in das Subwoofergehäuse eingebaut. Die integrierten Verstärker werden direkt mit den Subwooferchassis verbunden. Im Beispiel Subwoofer im Brückenbetrieb werden die Details zum Anschluss der Chassis erläutert. Wenn ein Mehrkanalverstärker die Quelle ist, wird der Eingang vom AMP-4250 mit dem Subwooferausgang Mehrkanalverstärker...
  • Seite 8 Verwendung einem Stereo- Vollverstärker, wird die Verbindung zum AMP- 4250 über ein Y-Cinchadapter zwischen den Ein- und Ausgängen vom Vollverstärker realisiert. Bei den meisten Vollverstärkern wird der Ausgang als PRE OUT und der Eingang als MAIN IN bezeichnet. Der Cinch-Y-Adapter verbindet den Ausgang (PRE OUT) vom Vorverstärker mit dem Eingang (MAIN IN) vom Leistungsverstärker.
  • Seite 9 Hauptlautsprecher verwenden. Die Hauptlaut- sprecher kann man mit Hilfe vom DSP an den Raum anpassen. In der rechten Abbildung sind die analogen Ausgänge am audaphon AMP-4250 blau eingerahmt. Bei separatem Vor- und Endverstärker werden die Eingänge vom audaphon Ausgänge AMP-4250 Vorverstärker angeschlossen.

  • Seite 10: Verwendung Als Verstärker (Full-Range)

    Verwendung als Verstärker (Full-Range) Wenn man den AMP-4250 als Endverstärker verwendet, der den Lautsprecher ansteuert, wird der Ausgang vom Vorverstärker mit dem Eingang vom audaphon AMP-4250 verbunden. Man kann an den AMP- jede beliebige Quelle anschließen. Abschnitt 4250 Anwendungsbeispiele sind die unterschiedlichen Konfigurationen detailliert erläutert.

  • Seite 11: Technische Daten

    Abmessungen und Gewicht Frontplatte Höhe x Breite x Tiefe: 326 mm x 177 mm x 63 mm Ausschnitt: 298 mm x 149 mm Gewicht: 1620 g Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...

  • Seite 13: Software- Und Treiberinstallation

    Arbeitsoberfläche sind beim AMP-4250 vier Kanäle verfügbar. Alle Konfigurationen lassen sich als Datei auf dem PC abspeichern. Bei Bedarf kann man die Dateien einlesen und auf den audaphon AMP-4250 zurückspielen. Auch das Auslesen der Daten von audaphon Geräten ist möglich. Treiber und Software Download...
  • Seite 14 Schritt 1 Treiber Die Datei audaphon_usb.exe installieren, Desktop oder damit das audaphon Gerät über die USB- Download-Ordner. Schnittstelle mit dem PC kommunizieren kann. Nach dem Download wird mit einem Klick auf die Datei audaphon_usb.exe der „Cypress USB-Serial Driver Installer“ gestartet. Anschließend „Next >“...
  • Seite 15 Schritt 4 Das Programm wird in den Dateipfad installiert. Schritt 5 Zum Schluss die Installation mit „Finish“ bestätigen.

  • Seite 16: Bedienoberfläche

    Filter...

  • Seite 17: Schreiben Und Auslesen Der Konfiguration

    Mit einem Klick auf den Button "S" (Schaltfläche für Senden) werden die Einstellungen und Presets an den audaphon AMP-2500 gesendet. Auslesen (Empfangen) Man kann auch die Konfigurationen und Presets aus dem audaphon AMP-4250 auslesen. Mit dem Button "E" (Schaltfläche für Empfangen) kann man die abgespeicherten Einstellungen und Presets vom DSP auslesen und auf dem PC bearbeiten oder speichern.
  • Seite 18 Menüpunkt > Bearbeiten, wählt den Eintrag> Kanal kopieren, klickt in der Maske links bei Quellkanal die 1 und rechts bei Zielkanal die 2 an. Anschließend klickt man auf die Schaltfläche „Kopieren“ und auf die Schaltfläche „Schließen“. Wenn unterschiedliche Werte für die Satelliten oder Subwoofer gewünscht werden, kann man die Einstellungen für den zweiten Kanal individuell vornehmen bzw.
  • Seite 19 Probieren Sie verschiedene Werte in den drei Feldern f0 (Kennfrequenz), Q (Güte) und Level für alle sechs möglichen EQ-Einstellungen aus, um die vielfältigen Einstellmöglichkeiten des audaphon AMP-4250 kennenzulernen. Beispiel 3: 3-Wege-Lautsprecher In diesem Beispiel soll ein 3-Wege-Lautsprecher mit dem DSP angesteuert werden. Der Tieftöner spielt bis 200 Hz, der Mitteltöner von 200 bis 2.100 Hz und den Bereich ab 2.100...
  • Seite 20 Linkwitz-Riley mit einer Flankensteilheit von 12 dB ein. Bei Kanal 1 für den Hochtonbereich wählen wir den Wert HP = 2.100 Hz Linkwitz-Riley mit einer Flankensteilheit von 12 dB. Am Ende unserer Einstellungen senden wir die Konfigurationen mit dem Button "S" (Schaltfläche für Senden) zum audaphon AMP-4250.
  • Seite 21 Beispiel 4: High- und Low-Pass Filter Ein High-Pass Filter (Hochpassfilter) bewirkt wie sein Gegenstück, der Low-Pass Filter (Tiefpassfilter), eine einseitige Absenkung bei einer definierten Trennfrequenz. In den folgenden Diagrammen haben wir die Filter zusammengefasst und erläutert. High-Pass Filter (Low-Cut) Low-Pass Filter (High-Cut) HP-Filter lässt hohe...
  • Seite 22 Low-Shelf Filter: In dem Beispiel oben kann man einen Low-Shelf Filter sehen mit der Frequenz 200 Hz, einer Güte von 0,5 und einer Anhebung von +4 dB. Im Bild unten ist der gleiche Filter aber mit einer Absenkung von -12 dB zu sehen.
  • Seite 23 Beispiele für High-Shelf Filter: In dem Beispiel oben kann man einen High-Shelf Filter sehen mit der Einsatzfrequenz 2.000 Hz, einer Güte von 0,5 und einer Anhebung von +6 dB. In der Abbildung unten ist der gleiche Filter aber mit einer Absenkung von -12 dB zu sehen.
  • Seite 24 Beispiel 6: Bandpass Filter Eine Sonderform der Filter ist der Bandpass Filter. Der Bandpass Filter (auch Bandbreitenfilter) eine Kombination aus High-Pass und Low- Pass Filter. typisches Anwendungsbeispiel ist der Mittel- töner in einem 3-Wege-System. Die Einstellungen für audaphon AMP-4250 sind schon im Beispiel 3 erläutert.

  • Seite 25: Kopieren Von Presets

    Kopieren von Presets Presets sind Klang- und Frequenzweicheneinstellungen die mit einem Taster auf der Rückseite vom AMP- 4250 gewechselt werden können. Die Presets kann man ohne PC im laufenden Betrieb wechseln. Vier LEDs zeigen aktuell eingestellte Preset. Presets kann man mit der Kopierfunktion bearbeiten.

  • Seite 26: Grundlagen Zum Dsp

    Korrekturmöglichkeiten für Laut- sprecher, die rein analog nicht bzw. nur mit unvertretbar hohem Aufwand zu realisieren wären. Die linke Abbildung zeigt den schematischen Aufbau audaphon AMP-4250. Im Ein- gangsbereich wandeln Analog-Digital-Konverter analoge Signal digitales Signal um. Der Digital-Signal-Prozessor ( ) verarbeitet die Daten nach den eingestellten Konfigurationen.
  • Seite 27 Vorgang nennt Routing. Beim audaphon AMP-4250 können mit dem Routing auch Summensignale gebildet werden, d. h. der rechte und linke Kanal werden addiert und auf einen Ausgang gelegt. Diese Addition von Signalen braucht man z. B. für Subwoofer. Jedem der vier Kanäle kann man parametrische Equalizer zuordnen.

  • Seite 28: Anwendungsbeispiele

    Möglichkeiten AMP-4250 DSP-24 Klangverbesserung auf höchstem Klangniveau realisierbar. Stereobetrieb Die zwei Eingänge des audaphon AMP-4250 werden an den linken und rechten Ausgang vom Vorverstärker oder einer anderen Signalquelle angeschlossen. Die Lautsprecher werden an die Ausgänge vom eingebauten Verstärker angeschlossen.
  • Seite 29 Pins („Ch1 / Ch2 - Bridge Operation“) stecken. Die linke Detailabbildung zeigt die Position der Pins auf der DSP-Adapter-platine. Mit dem gesetzten Jumper sind die vollen 500 Watt im Basskanal vom audaphon AMP-4250 verfügbar. ACHTUNG: Lautsprecher muss Brückenbetrieb mehr Impedanzminimum besitzen.
  • Seite 30 Zwei Subwoofer Sollen mehrere Subwoofer angeschlossen werden, so kann es sinnvoll sein, diese Woofer im Stereo-Betrieb anzusteuern. Es werden beide Eingänge des audaphon AMP-4250 an die Signalquelle (den Vor- bzw. Vollverstärker) angeschlossen. In der rechten Abbildung kann man das Schema für die Ansteuerung von zwei Subwoofern sehen.
  • Seite 31 Zwei Subwoofer und zwei Satelliten Wenn zwei Satelliten zwei Subwoofer angeschlossen sind, kann man auch die Subwoofer im Stereobetrieb nutzen. Es werden beide Eingänge des audaphon AMP-4250 an die Signalquelle (Vorverstärker) angeschlossen; die Ausgänge 3 und 4 werden an einen separaten Stereoverstärker für...
  • Seite 32 Ein Subwoofer und zwei Satelliten Es werden beide Eingänge des AMP-4250 an die Signalquelle (den Vorverstärker) angeschlossen; alle Ausgänge werden intern an die eingebauten Verstärker für die Satelliten und Subwoofer weitergeleitet. Die Satelliten werden mit einem Hochpassfilter tiefen Tönen entlastet. Es werden meist 12 dB Filter verwendet.
  • Seite 33 3-Wege Aktivlautsprecher Bei der Ansteuerung eines 3-Wege Lautsprechers braucht man für den rechten und linken Kanal einen audaphon AMP-4250. In diesem Beispiel haben wir die Raquel + Marco Lautsprecher aktiviert. Für den Hochtöner wird ein Hochpassfilter verwenden. Wir haben in unserem Beispiel 2.100 Hz als Übernahmefrequenz eingestellt.
  • Seite 34 3-Wege Aktivlautsprecher und Subwoofer Ein audaphon AMP-4250 wird an den rechten Kanal und der zweite AMP-4250 wird an den linken Kanal von der Signalquelle (Vorverstärker) angeschlossen. Bei unserem Beispiel haben wir die Raquel + Marco Lautsprecher mit dem Subwoofer aktiviert.
  • Seite 35 Aktivlautsprecher Atlas mit dem AMP-4250 kombiniert. Man braucht für zwei Lautsprecher einen audaphon AMP-4250. Bei der Programmierung wird Kanal 1 für den Hochtöner und Kanal 2 für die beiden Tieftöner verwendet. Der linke und der rechte Lautsprecher werden an einen AMP-4250 angeschlossen.
  • Seite 36 Leistung zur Verfügung, d. h. jeder Verstärker kann 500 Watt Leistung an das Chassis abgeben. Wenn der Hochtöner also nur 10 Watt benötigt gehen die restlichen 490 Watt an den Mitteltieftonzweig. Wenn Sie eine Einstellung für den audaphon AMP-4250 bzw. DSP-24 brauchen, senden Sie uns bitte eine E-Mail: (info@lautsprechershop.de).

  • Seite 37: Sicherheits- Und Entsorgungshinweise

    Das Symbol auf dem Produkt, der Betriebsanleitung oder / und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. RoHS Der audaphon AMP-4250 ist RoHS konform.
