Strassacker audaphon AMP-2200 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Anschluss an die Anlage ............................................................................................................... 2
Anschlüsse .......................................................................................................................... 3
Verwendung als Subwooferverstärker ................................................................................. 7
Verwendung als Verstärker (Full-Range) ........................................................................... 10
Technische Daten ....................................................................................................................... 11
Software- und Treiberinstallation ................................................................................................. 14
Bedienoberfläche ............................................................................................................... 17
Schreiben und Auslesen der Konfiguration ........................................................................ 18
Beispiele ............................................................................................................................ 18
Kopieren von Presets......................................................................................................... 25
Kopieren von Kanälen........................................................................................................ 25
Grundlagen zum DSP.................................................................................................................. 26
Anwendungsbeispiele.................................................................................................................. 28
Sicherheits- und Entsorgungshinweise ........................................................................................ 36
Iris Strassacker Lautsprechershop, e. Kffr.
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
info@lautsprechershop.de

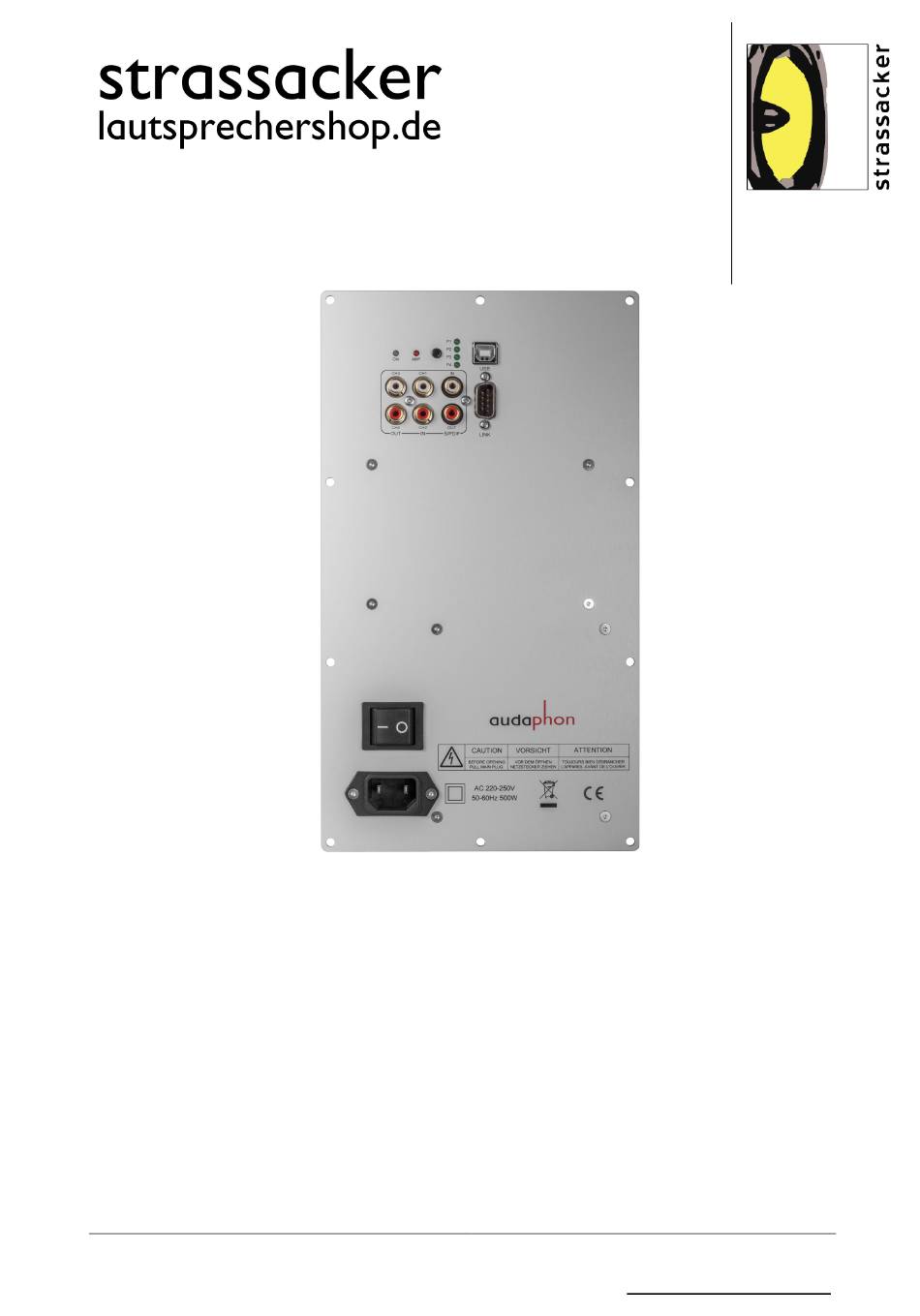

Bedienungsanleitung
audaphon AMP-2200
individuelle HiFi Lösungen
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
www.lautsprechershop.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Strassacker audaphon AMP-2200

Inhaltszusammenfassung für Strassacker audaphon AMP-2200

  • Seite 1: Inhaltsverzeichnis

    Beispiele ..........................18 Kopieren von Presets......................25 Kopieren von Kanälen......................25 Grundlagen zum DSP........................26 Anwendungsbeispiele........................28 Sicherheits- und Entsorgungshinweise ..................36 Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...

  • Seite 2: Anschluss An Die Anlage

    Technische Daten Anschluss an die Anlage Der audaphon AMP-2200 ist ein Stereo-Vollverstärker mit DSP (Digitaler-Signal-Prozessor). Im Namen steht die erste Zwei für die Anzahl der Verstärker und die 200 für die Leistung pro Kanal in Watt. Der AMP-2200 kann als: •...

  • Seite 3: Anschlüsse

    Bedienungsanleitung Seite Technische Daten Anschlüsse Die Eingänge Der audaphon AMP-2200 ist mit einem analogen: Stereoeingang Cinch (A) und einem digitalen: Koaxialeingang (B) ausgestattet. Der Koaxialeingang verarbeiten alle Ste- reoformate als PCM oder S/PDIF, bis 96 kHz / 48 Bit. Bei Quellen mit einem digi-...
  • Seite 4 Leiterplatte und können somit direkt mit den Lautsprechern verbunden werden. In der Abbildung auf der linken Seite kann man die Rückseite vom audaphon AMP-2200 mit der Ver- stärkerplatine und den Chassisanschlüssen sehen. Es können zwei Chassis an den Verstärker ange- schlossen werden oder man kann im Brückenbe-...
  • Seite 5 Edit. Die Datenübertragung erfolgt über die USB-Buchse. Der DSP wird zur Pro- grammierung über das mitgelieferte USB-Kabel mit dem PC verbunden. Weitere Einzelheiten zur Programmierung stehen im Abschnitt Software audaphon Filter Edit. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 6 Seite Technische Daten Display und Fernbedienung (nicht im Lieferumfang enthalten): Der audaphon AMP-2200 kann mit einem zusätzlichen Display und einer Fernbedienung erweitert werden (nicht im Lieferumfang enthalten). Dazu wird eine Steuereinheit mit Display an die ent- sprechende Schnittstelle angeschlossen. Die optionale Steuer- einheit wird mit einem Flachbandkabel angesteckt und ist sofort einsatzbereit.

  • Seite 7: Verwendung Als Subwooferverstärker

    Bedienungsanleitung Seite Technische Daten Verwendung als Subwooferverstärker Der audaphon AMP-2200 wird in das Subwoofergehäuse eingebaut. Die integrierten Ver- stärker werden direkt mit den Subwooferchassis verbunden. Im Beispiel Subwoofer im Brü- ckenbetrieb werden die Details zum Anschluss der Chassis erläutert. Wenn ein Mehrkanalverstärker die Quelle ist, wird der Eingang vom AMP-2200 mit dem Subwooferausgang vom Mehrkanalverstärker...
  • Seite 8 Cinchkabel zum AMP-2200 weiter geführt. In der linken Abbildung ist die Verbindung zwischen Voll- verstärker und AMP-2200 abgebildet. 2 x Y-Cinchadapter mit zwei Steckern und einer Kupplung (Buchse) Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 9 Eingänge vom auda- phon AMP-2200 an die Ausgänge vom Vorverstärker angeschlossen. Die Aus- gänge vom audaphon AMP-2200 werden an die Eingänge des Endverstärkers angeschlossen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...

  • Seite 10: Verwendung Als Verstärker (Full-Range)

    Sollte die gewünschte Anwendung in den Beispielen nicht beschrieben sein, senden Sie uns bitte eine E-Mail: info@lautsprechershop.de oder rufen Sie uns an: +49 (0) 721 970 37 24 Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe...

  • Seite 11: Technische Daten

    1 x 440 Watt an 8 Ω (1 kHz, 1 % THD) THD (1 kHz, 1 Watt, 4 Ohm) < 0,005 % Dynamic Range (Stereo) SNR: > 105 dB (A) Dämpfungsfaktor 110 (1 kHz, 4 Ohm) Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 12 Ausschnitt: 261 mm x 137 mm Gewicht: 1100 g Brückenbetrieb Kanal 1 + (Chassis +) und Kanal 2 – (Chassis –) (keine weiteren Änderungen nötig) Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe...
  • Seite 13 Bedienungsanleitung Seite Technische Daten Technische Zeichnung Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de info@lautsprechershop.de...

  • Seite 14: Software- Und Treiberinstallation

    Mit der Software audaphon Filter Edit kann man die audaphon DSP-Geräte am PC konfigu- rieren. Die Software erkennt automatisch welches audaphon Pro- dukt angeschlossen ist und passt die Arbeitsoberfläche automa- tisch an. In den folgenden Beispielen ist der audaphon AMP-2200 angeschlossen. Auf der Arbeitsoberfläche sind beim AMP-2200 vier Kanäle verfügbar.
  • Seite 15 Das Programm möchte den Treiber in fol- gendem Pfad ablegen: C:\Program Files (x86)\Cypress\Cypress USB-Serial Driver Bitte die automatische Einstellung belassen und auf den Button „Install“ drücken. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe...
  • Seite 16 Schritt 4 Das Programm wird in den Dateipfad instal- liert. Schritt 5 Zum Schluss die Installation mit „Finish“ be- stätigen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...

  • Seite 17: Bedienoberfläche

    Das Programm wird über die Datei audaphon Filter Edit.exe gestartet. Diese Datei befindet sich im Ordner „audaphon_filter_edit“. Beim Start der Software wird die Verbindung zwischen audaphon AMP-2200 und PC überprüft. Daher muss das audaphon Gerät angeschlossen und eingeschaltet sein. Bedienoberfläche...

  • Seite 18: Schreiben Und Auslesen Der Konfiguration

    Presets an den audaphon AMP-2200 gesendet. Auslesen (Empfangen) Man kann auch die Konfigurationen und Presets aus dem audaphon AMP-2200 auslesen. Mit dem Button "E" (Schaltfläche für Empfangen) kann man die abgespeicher- ten Einstellungen und Presets vom DSP auslesen und auf dem PC bearbeiten oder speichern.
  • Seite 19 Empfang der Werte mit einem Klick. Wichtig: Beim Senden, aber auch beim Speichern und Empfangen von Einstellungen werden grund- sätzlich immer alle vier Presets gleichzeitig übertragen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 20 Lautsprecher gezielt beeinflussen, be- stimmte Frequenzbereiche definiert absenken oder anheben. Besonders nützlich ist diese Funktion im Bassbereich, um die (fast unvermeidlichen) Eigenresonanzen vom Hörraum mit verschiedenen Filtern zu unterdrücken. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 21 Einsatzfrequenz das Frequenzband zu den tiefen Frequenzen hin an bzw. senkt das hohen Frequenzen hin an bzw. senkt das Frequenzband ab. Frequenzband ab. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...
  • Seite 22 In dem Beispiel oben kann man einen Low-Shelf Filter sehen mit der Frequenz 200 Hz, einer Güte von 0,5 und einer Anhebung von +4 dB. Im Bild unten ist der gleiche Filter aber mit einer Absenkung von -12 dB zu sehen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 23 In dem Beispiel oben kann man einen High-Shelf Filter sehen mit der Einsatzfrequenz 2.000 Hz, einer Güte von 0,5 und einer Anhebung von +6 dB. In der Abbildung unten ist der gleiche Filter aber mit einer Absenkung von -12 dB zu sehen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 24 Pass Filter. Ein typisches Anwen- dungsbeispiel ist der Mitteltöner in einem 3-Wege-System. Die Einstel- lungen für den audaphon AMP-2200 sind schon im Beispiel 3 erläutert. Als Trennfrequenz für den Hochpass- filter sind 200 Hz eingestellt. Der Tiefpassfilter ist auf 2.000 Hz einge- stellt.

  • Seite 25: Kopieren Von Presets

    Schaltfläche „Kopieren“ und auf die Schaltfläche „Schließen“. In der linken Abbildung wird im Beispiel der Kanal 1 auf den Kanal 2 kopiert. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...

  • Seite 26: Grundlagen Zum Dsp

    Quelle verwendet, wird der ADC nicht verwendet und das Signal geht über einen Sampleraten- konverter in den DSP. englisch: Converter = Wandler, Konverter Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...
  • Seite 27 Vorgang nennt man Rou- ting. Beim audaphon AMP-2200 können mit dem Routing auch Summensignale gebildet werden, d. h. der rechte und linke Kanal werden addiert und auf einen Ausgang gelegt. Die- se Addition von Signalen braucht man z. B. für Subwoofer. Jedem der vier Kanäle kann man parametrische Equalizer zuordnen.

  • Seite 28: Anwendungsbeispiele

    2200 steckt ein DSP-24 und somit sind viele Möglichkeiten der Klangverbesserung auf höchstem Klangniveau realisierbar. Stereobetrieb Die zwei Eingänge des audaphon AMP-2200 werden an den linken und rechten Ausgang vom Vorverstärker oder einer anderen Signalquelle angeschlossen. Die Lautsprecher werden an die Ausgänge vom ein- gebauten Verstärker angeschlossen.
  • Seite 29 „-“ Anschluss vom Chassis wird an den - Pin von Kanal 2 am Verstärker ange- schlossen. Mit dieser Einstellung sind die vollen 400 Watt vom audaphon AMP-2200 verfügbar. ACHTUNG: der Lautsprecher darf im Brückenbetrieb nicht weniger als 4 Ohm Impedanzminimum besitzen (mehr als 4...
  • Seite 30 Zwei Subwoofer Sollen mehrere Subwoofer angeschlossen werden, so kann es sinnvoll sein, diese Woofer im Stereo-Betrieb anzusteuern. Es werden beide Eingänge des audaphon AMP-2200 an die Signalquelle (den Vor- bzw. Voll- verstärker) angeschlossen. In der rechten Abbildung kann man das Schema für die Ansteuerung von zwei Subwoofern sehen.
  • Seite 31 Für Einstellungen im eigenen Hörraum empfehlen wir ein Messsystem von Audiomatica. Dieses Messsystem ist auf unserer Internetseite genauer beschrieben. Hier der Link zum semiprofessionellen Clio Pocket von Audiomatica: http://www.lautsprechershop.de/hifi/audiomatica.htm Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 32 Für Einstellungen im eigenen Hörraum empfehlen wir ein Messsystem von Audiomatica. Dieses Messsystem ist auf unserer Internetseite genauer beschrieben. Hier der Link zum semiprofessionellen Clio Pocket von Audiomatica: http://www.lautsprechershop.de/hifi/audiomatica.htm Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
  • Seite 33 Technische Daten 3-Wege Aktivlautsprecher Bei der Ansteuerung eines 3-Wege Lautsprechers braucht man für den rechten und linken Kanal einen audaphon AMP-2200. Für die Woofer benötigt man noch einen separaten Ver- stärker. In diesem Beispiel haben wir die Raquel + Marco Lautsprecher aktiviert.
  • Seite 34 Bedienungsanleitung Seite Technische Daten 3-Wege Aktivlautsprecher und Subwoofer Ein audaphon AMP-2200 wird an den rechten Kanal und der zweite AMP-2200 wird an den linken Kanal von der Signalquelle (Vorverstärker) angeschlossen. Bei unserem Beispiel ha- ben wir die Raquel + Marco Lautsprecher mit dem Subwoofer aktiviert.
  • Seite 35 Ordnung (12 dB / Oktave) beschaltet. Dieser arbeitet mit einer Trennfrequenz von 1.500 Hz. Es können auch zusätzliche Hochpassfilter für den Tieftöner gesetzt werden. Wenn Sie eine Einstellung für den audaphon AMP-2200 bzw. DSP-24 brauchen, senden Sie uns bitte eine E-Mail: info@lautsprechershop.de Für eine gut klingende Abstimmung müssen wir den DSP genau auf den Lautsprecher an-...

  • Seite 36: Sicherheits- Und Entsorgungshinweise

    Der audaphon AMP-2200 ist ausschließlich für die angegebene Versorgungsspannung aus- gelegt. Leicht entflammbare Stoffe sind von der Elektronik fernzuhalten (Dämmung im Laut- sprecher). Der audaphon AMP-2200 darf nur in normalen Wohnräumen betrieben werden, nie in feuchten Räumen oder im Außenbereich. Um Feuergefahr und Gefahr eines elektri- schen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt...
